手摇台式砂轮打磨机三维结构设计

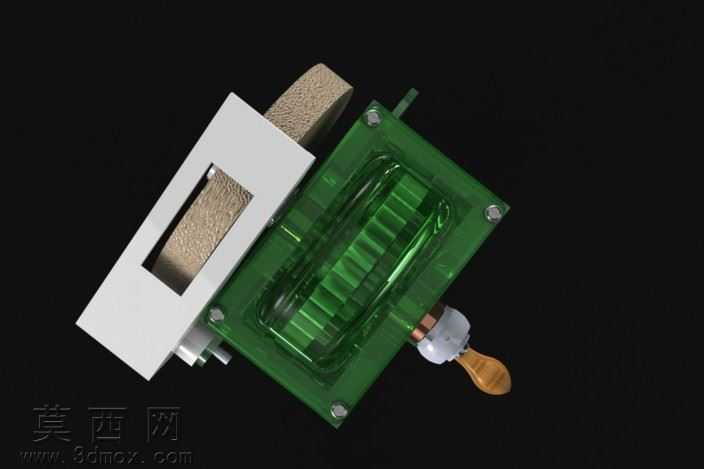

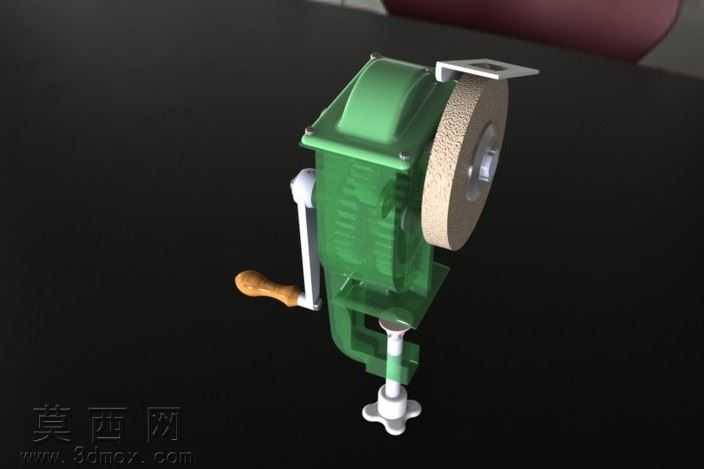

本作品为手摇台式砂轮打磨机的三维建模设计，全程依托SolidWorks平台完成全参数化建模与渲染输出，完整还原了手动磨削工具的实用结构与外观质感。建模阶段首先从核心功能逻辑出发，拆分整机为夹装固定基座、手摇传动机构、砂轮磨削组件、机身壳体四大模块，对每个零件进行独立草图绘制与特征建模：底部夹装结构采用C型夹座搭配星形调节旋钮与防滑压头，通过螺旋进给结构实现工作台边缘的快速锁紧固定，建模时精准还原螺纹旋合结构与压头的球面防滑纹理，保证夹装结构的力学合理性；手摇传动部分包含木质摇柄、金属摇臂、传动齿轮组与转轴结构，对齿轮的齿形参数、转轴的配合公差进行了符合机械设计标准的参数化设定，还原手动输入动力到砂轮高速转动的传动逻辑；机身壳体采用曲面建模完成绿色铸造外壳的造型，还原壳体表面的加强筋、安装凸台、固定螺丝孔位等细节，保证壳体与内部传动结构的装配契合度；砂轮组件还原了棕刚玉磨料轮的粗糙颗粒质感、金属法兰盘的紧固结构与外侧防护挡片的造型，完整呈现磨削作业端的功能结构。材质与渲染阶段，针对不同部件的物理属性进行材质球精准调配：机身壳体赋予哑光铸铁喷绿漆材质，添加细微的漆面颗粒与使用磨损痕迹提升真实感；摇柄木质部分赋予实木纹理材质，调节金属部件的反光度与粗糙度区分铸铁、镀锌钢、抛光金属的不同质感，砂轮部分赋予粗糙磨料材质，通过凹凸贴图还原砂轮表面的颗粒磨削纹理，搭配柔和的室内漫反射光照环境完成渲染，突出各部件的材质差异与结构层次。设计思路上围绕手动便携磨削的使用场景，在保证结构强度的前提下优化整机尺寸比例，夹装结构可适配不同厚度的工作台面，手摇传动无需电力支持即可实现户外、无电源场景下的小件磨削、去毛刺、刃磨作业，各部件的装配关系完全符合实际机械装配逻辑，可直接用于手动工具的结构演示、教学参考与改进设计，整体建模细节完整，装配约束合理，渲染效果真实还原了老式手摇砂轮机的外观与结构特征。
