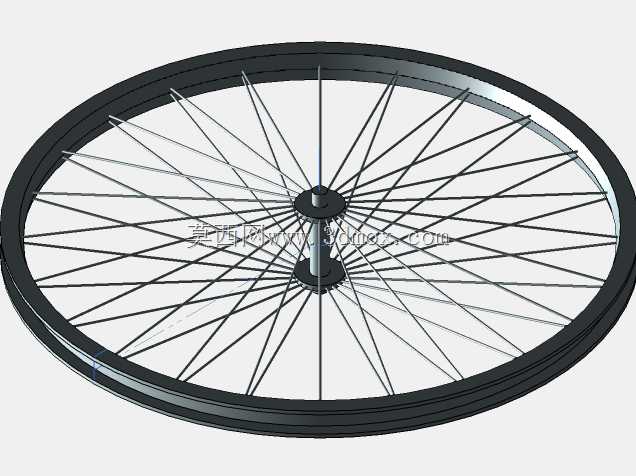

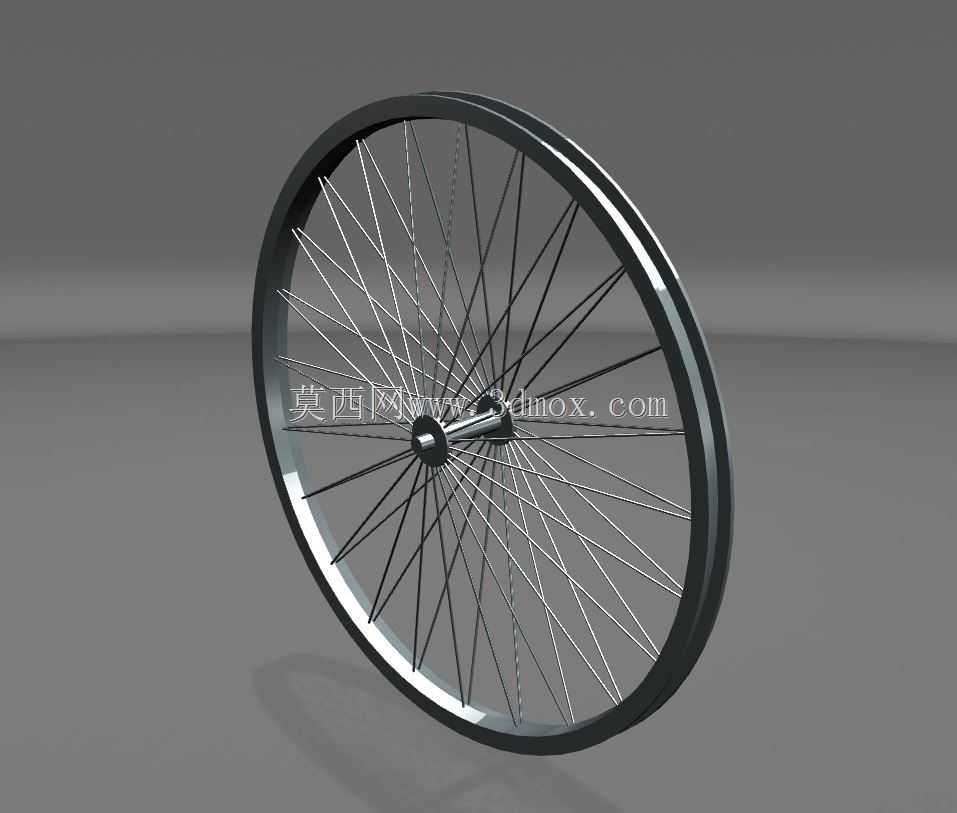

辐条式自行车前轮轮组结构设计

该轮组结构是两轮代步自行车的核心行走承载部件，主要应用于城市通勤车、公路休闲车的前轮装配场景，承担整车前部承载、滚动导向、缓冲路面冲击的核心功能，是自行车行驶系统中直接与地面接触的关键组件。在实际骑行场景中，该轮组需要承受骑行者施加的前部载荷，传递转向动作的导向力矩，同时配合外胎过滤铺装路面的细小颠簸，保障骑行过程的平顺性与转向精准度。从功能特性来看，该轮组采用经典的钢丝辐条张拉结构，通过多根辐条将车圈与中心轮毂连接为整体，依靠辐条的预紧张力形成稳定的受力整体，相比一体轮结构具备更好的抗冲击韧性，在遭遇路面坑洼冲击时可通过辐条的微小形变分散应力，避免轮组整体断裂失效，同时后期维护便捷，可通过调整单根辐条的张力修正轮圈偏摆，适配日常通勤场景的长期使用需求。在设计思路上，该结构优先保障轮组的径向承载能力与旋转动平衡，辐条采用交叉排布的编圈方式，既提升了轮组的轴向抗扭刚度，保障转向时轮组不会发生侧向形变，又兼顾了轻量化需求，降低骑行过程中的滚动阻力；车圈采用等截面薄壁环形结构，边缘设置适配标准 clincher 外胎的卡槽结构，可兼容市面主流规格的公路、通勤自行车外胎与内胎，中心轮毂设置标准的前叉安装轴孔，匹配常规民用自行车前叉的开档尺寸，无需额外改装即可直接完成装配。从安装边界来看，该轮组的外径适配常规26英寸规格自行车的安装空间，轮毂轴径匹配通用快拆或实心轴的前叉安装尺寸，车圈宽度适配23C到32C宽度的外胎安装，安装时仅需将轮轴卡入前叉叉脚的安装槽，锁紧固定螺母即可完成装配，轮组旋转过程中与前叉、刹车组件的安全间隙符合民用自行车的安全规范，不会在转向或颠簸行驶时发生部件干涉。该结构的受力设计充分考虑了日常通勤的载荷工况，在额定承载范围内可长期保持轮组的圆度与动平衡，减少骑行过程中的轮组偏摆导致的阻力增加与刹车磨损问题。
