多片式摩擦离合器结构设计方案

　　在机床主轴传动、工程机械换挡机构、轻工设备负载切换单元这类需要频繁接通、切断动力传递的工况场景里，多片式离合器始终是兼顾扭矩容量与结构紧凑性的核心传动部件，不同于单片离合器受摩擦面面积限制的扭矩上限，多片结构通过叠层布置的摩擦副，能在有限的径向尺寸内成倍提升可传递的额定扭矩，这也是这类结构在中小功率传动布局中被广泛采用的核心原因。从实际功能落地的角度看，这类离合器的核心作用是在主动轴持续运转的状态下，实现从动端的平稳接合与彻底分离，接合过程中摩擦片组通过轴向压力逐步贴合并建立摩擦力矩，带动从动轴从静止状态逐步升速至与主动轴同步，整个过程不会产生刚性接合的冲击，能有效保护后端传动链的齿轮、轴类零件不受瞬时冲击载荷的损伤；

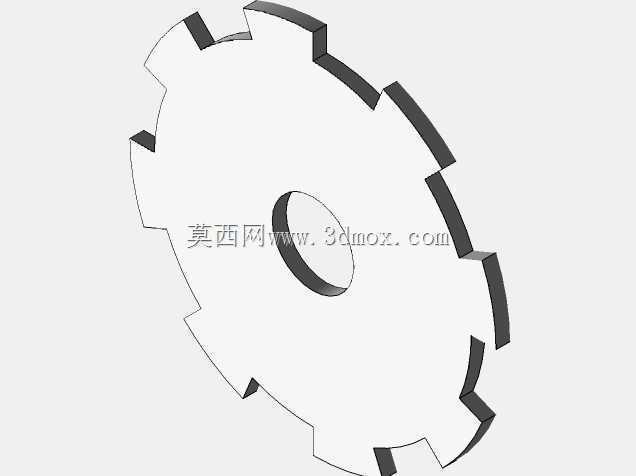

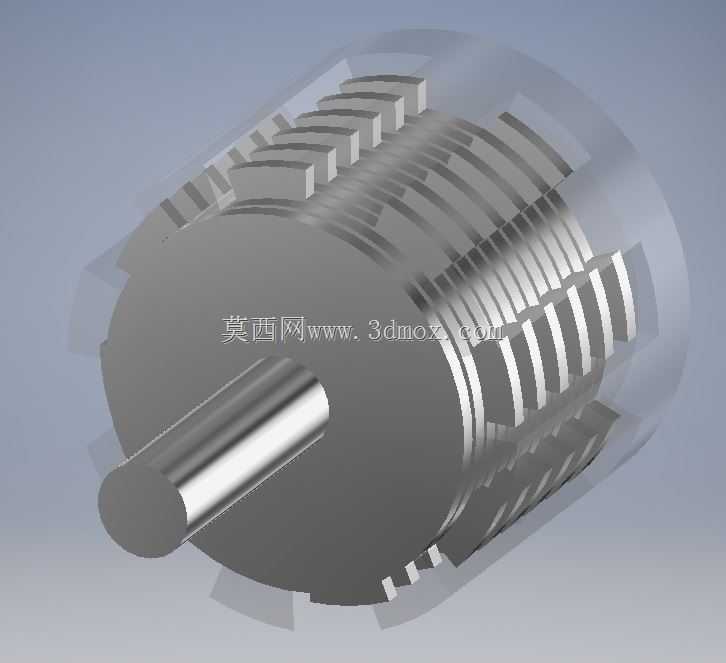

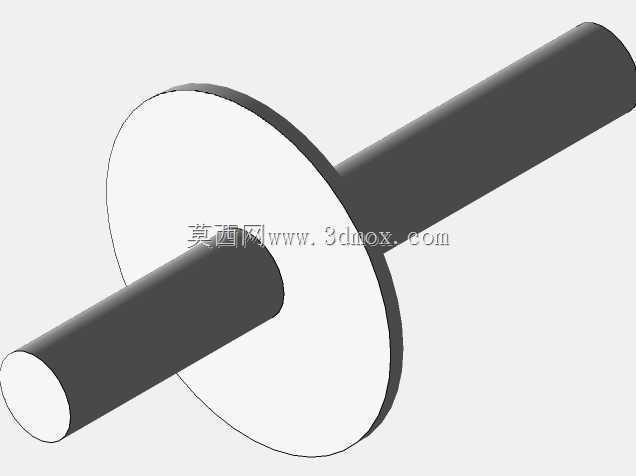

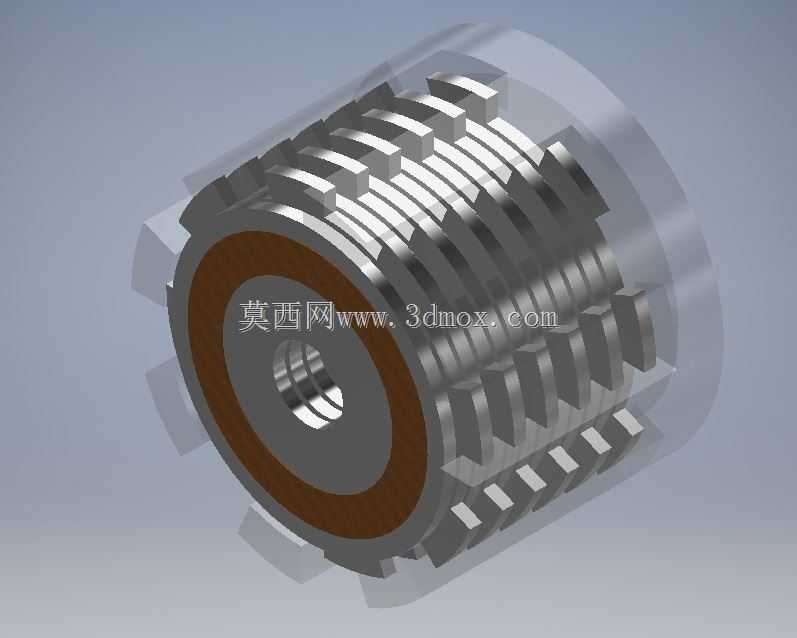

　　分离状态下主动摩擦片与从动摩擦片之间保留均匀的间隙，避免带排扭矩造成功耗损耗与从动端不必要的拖转。从结构设计的逻辑来看，本次呈现的多片式离合器采用外毂带内花键、内芯带外花键的嵌套布局，外毂的内花键与主动摩擦片的外齿配合，内芯的外花键与从动摩擦片的内齿配合，两种摩擦片交替叠装在封闭的壳体内，输入轴与内芯通过过盈配合加平键实现周向固定，输出端则可以通过外毂的外花键或者端面连接法兰对接下游传动部件。外形尺寸的设定上，整体采用圆柱式封装结构，径向最大尺寸控制在适配常规50-80mm轴系安装空间的范围内，轴向总长度预留了摩擦片磨损后的补偿行程，不会因为长期使用后摩擦片厚度减薄导致接合行程不足；安装边界方面，

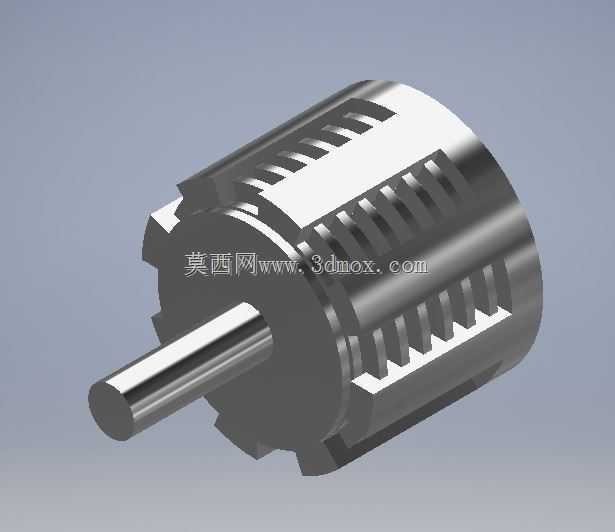

　　输入轴的伸出端采用标准光轴加键槽的结构，能直接适配多数通用轴承座的安装孔径，外毂的外圆预留了卡簧槽与止口定位面，既可以直接装入传动箱的预制安装腔，也可以通过独立的支架实现外置安装，不需要额外定制复杂的连接转接件。设计过程中重点考虑了摩擦片组的散热空间，壳体外圆加工的轴向通槽一方面能减轻整体结构重量，另一方面能在离合器运转时带动周边空气形成对流，带走摩擦片滑磨过程中产生的热量，避免长期半联动工况下摩擦片过热烧蚀；摩擦片的齿部配合采用大侧隙设计，既能保证接合分离过程中摩擦片轴向移动顺畅无卡滞，也能补偿一定的轴系同轴度误差，降低安装时的精度要求。在实际选型匹配时，这类结构的离合器可以通过调整摩擦片的数量、

　　摩擦面的比压来适配不同的额定传递扭矩，不需要改动整体的安装接口尺寸，就能覆盖一定功率区间的传动需求，对于设备系列化开发来说能大幅减少传动系统的设计工作量；同时摩擦片采用标准化的通用片型，后期维护更换时不需要定制特殊配件，能有效降低设备的全生命周期维护成本。需要注意的是，这类多片结构的离合器在安装时要保证轴向压紧机构的压力均匀作用在摩擦片组的端面上，避免偏压造成局部摩擦片过度磨损，同时分离间隙要调整到设计值范围内，间隙过大会造成接合行程过长、响应滞后，间隙过小则容易出现分离不彻底、带排扭矩过大的问题。
