Xbox游戏手柄摇杆帽结构设计

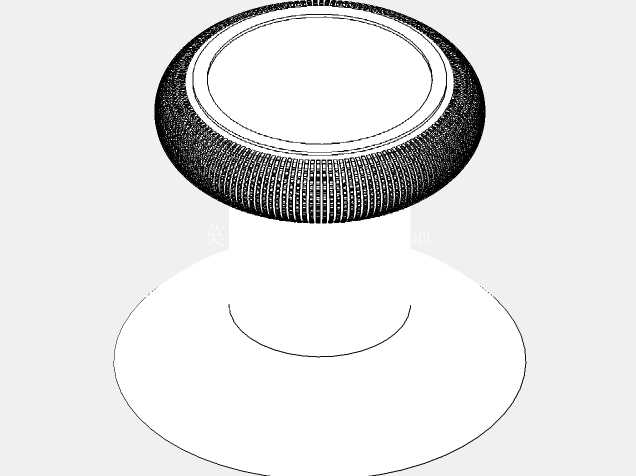

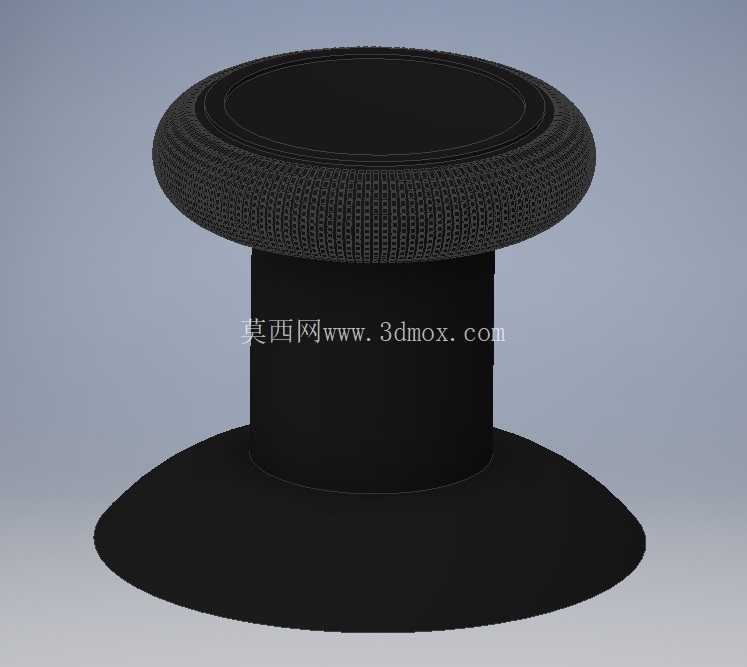

　　该部件为游戏手柄操控端的核心接触构件，日常使用场景覆盖家用游戏主机、PC端游戏外设、专业电竞操控设备等领域，作为用户手部与手柄内部传感结构的中间传力件，直接决定操控过程的触感反馈精度与长时间操作的舒适度。从实际使用需求出发，该构件采用三段式同轴结构设计，顶部为直径偏大的圆盘形接触端面，边缘做圆弧过渡处理，避免长时间握持操作时硌伤指腹；中部为等直径的圆柱支撑段，承担手指按压力度的传导，同时为摇杆的摆动行程预留足够的避让空间，不会在满行程摆动时与手柄面壳发生结构干涉；底部为直径大于中部支撑段的圆形安装基座，用于和手柄内部的摇杆电位器推杆做过盈配合装配，安装后可保证反复扳动过程中不会出现松脱、打滑的问题。

　　设计过程中优先考虑了手指接触区域的防滑性能，顶部圆盘的侧周面做了细密的网格状滚花纹理，该纹理深度控制在0.2mm以内，既可以保证手指出汗时也能稳定接触不打滑，又不会因为纹理过深导致指腹长时间接触产生压痕不适。整体结构采用对称式同轴设计，不存在偏心结构，安装后摇杆摆动时的动平衡表现优异，不会因为部件自身重量分布不均导致摇杆回中偏差，影响操控精度。

　　从安装边界来看，该构件总高度适配常规手柄摇杆的安装高度，安装后顶部端面距离手柄面壳的高度符合人体工学握持时的拇指自然放置高度，拇指无需刻意弯曲或伸展即可自然搭在摇杆帽顶面，大幅降低长时间游戏操作的手部疲劳感。底部安装基座的内孔尺寸与主流摇杆电位器的输出轴尺寸做公差匹配，采用H7/p6的过盈配合公差带，装配时只需对准轴位轻压即可完成固定，不需要额外的粘接或卡扣结构，装配工序简单，后期维护更换也十分便捷。

　　结构强度方面，整体壁厚设计均匀，最薄处不小于1.5mm，可承受日常使用过程中最大50N的按压力度以及任意方向的扳动载荷，不会出现断裂、变形的问题。顶面采用平面微弧设计，中心区域略低于边缘0.1mm，拇指放置时可自然贴合曲面，不会出现打滑偏移的情况。中部支撑柱的直径经过反复校核，既保证足够的结构强度，又不会因为直径过大遮挡周边的功能按键，保证手柄整体布局的紧凑性。

　　在实际量产适配场景中，该结构可直接适配市面上主流的Xbox系列手柄摇杆替换需求，也可经过简单的尺寸调整适配其他型号的游戏手柄、工业操控手柄、无人机遥控器摇杆等同类操控场景，结构通用性较强。设计过程中规避了尖锐棱角、薄壁脆断等常见结构缺陷，所有外露边缘均做R0.3以上的圆角处理，既提升握持触感，也能避免注塑生产过程中出现飞边、应力集中等问题，适配常规的注塑成型工艺，量产良率可控制在较高水平。
