带竖纹防滑结构的塑料调节旋钮设计

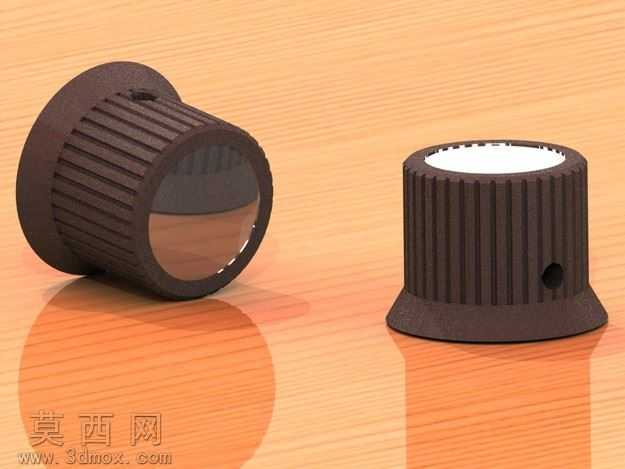

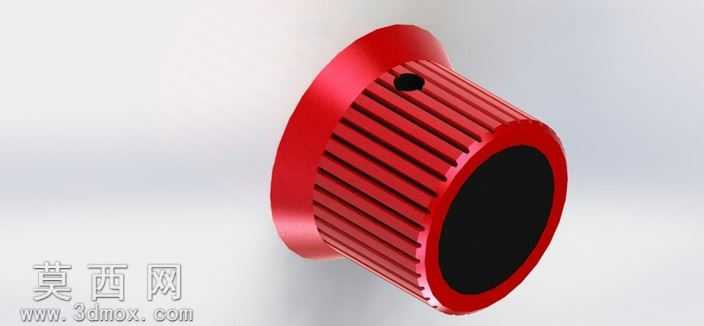

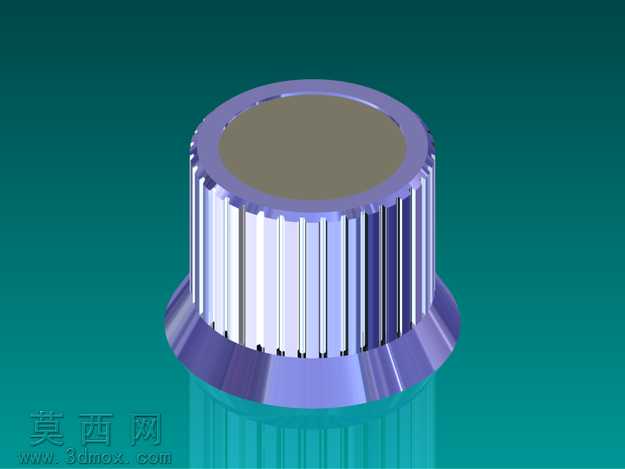

本款调节旋钮采用三维参数化建模方式完成全结构设计，建模过程中优先保证零件的注塑工艺可行性与实际操作的人机体验。整体造型采用上窄下宽的锥台过渡结构，顶部为平整的圆形操作端面，可适配手指按压施力的操作习惯，底部做圆弧收边处理，避免安装后边缘出现锐边划伤的风险。旋钮侧壁设计有等距分布的竖向凸棱防滑结构，凸棱采用圆角过渡处理，既能够提升手指拧动时的摩擦力，避免操作打滑，也能够在注塑脱模时减少结构卡滞，提升成型良品率。材质设计上主体选用哑光磨砂质感的工程塑料，通过材质参数调整还原塑料件的细腻哑光质感，顶部端面与侧壁防滑棱做细微的质感区分，模拟实际产品中不同区域的表面处理差异，渲染阶段采用柔和的侧上方打光方式，清晰展现竖棱结构的光影层次，突出结构的立体感与细节特征。结构设计上内部预留适配标准调节轴的安装孔位，孔壁做定位卡槽结构，保证旋钮与调节轴装配后不会出现空转打滑的问题，整体壁厚保持均匀一致，避免注塑过程中出现缩痕、翘曲等成型缺陷，所有棱边均做倒圆角处理，既提升握持的舒适度，也能够减少塑料件应力集中的问题，提升零件的结构强度与使用寿命。设计过程中反复调整竖棱的宽度、间距与突出高度，在保证防滑效果的同时兼顾外观的整洁协调性，锥度的设置经过多轮人机验证，适配不同大小的手型操作需求，整体造型简洁规整，没有多余的装饰结构，兼顾实用功能与简约的工业设计美感，可广泛应用于电子设备、仪器仪表、小型家电的参数调节场景。
