平面涡卷螺旋扭转弹簧三维结构设计

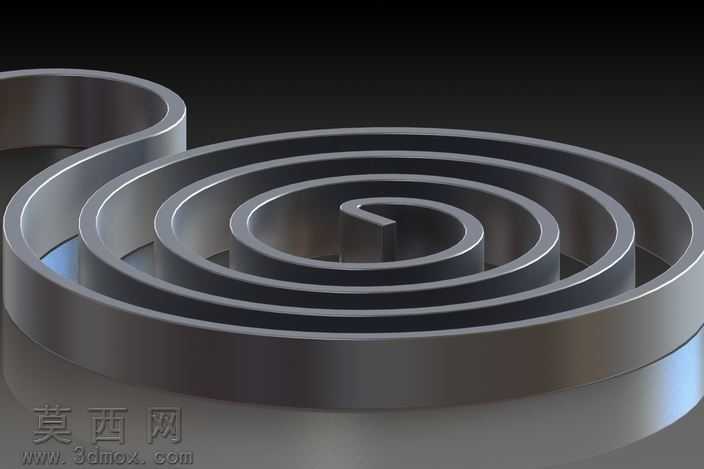

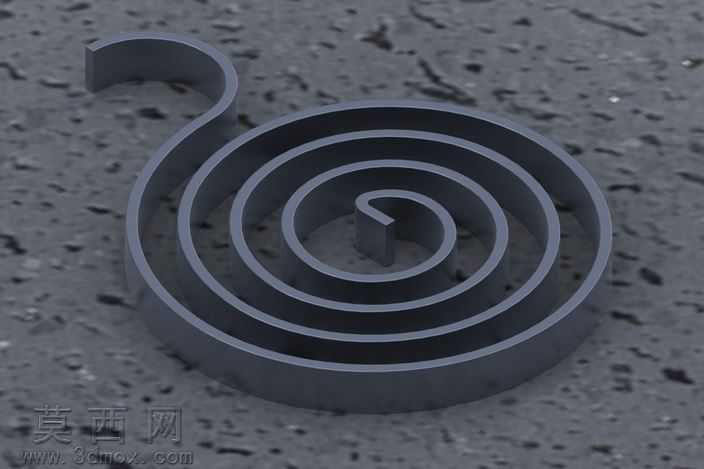

本作品为平面涡卷结构的螺旋扭转弹簧三维建模成果，建模过程围绕扭簧的实际工作特性展开，首先梳理阿基米德螺旋线的参数逻辑，根据扭转弹簧的工作圈数、圈间间隙、带材厚度确定螺旋线的基圆半径、每圈扩张增量与总圈数，确保螺旋线轨迹平滑无突变，完全匹配涡卷弹簧的成型规律。建模时先绘制中心固定端的弯钩结构，该结构为弹簧与安装基座的连接部位，需保证弯钩的弯折半径、开口尺寸符合装配公差要求，再沿螺旋线轨迹扫掠等截面的弹簧带材，带材截面为矩形，建模过程中严格控制扫掠路径的法向始终与带材平面保持垂直，避免出现带材扭曲、厚薄不均的建模错误。外端的连接臂结构根据实际安装需求设计，保证扭矩输入时受力均匀，无应力集中的尖锐棱角，所有过渡位置均做圆角处理，还原真实弹簧的加工工艺特征。材质渲染阶段采用弹簧钢常用的哑光金属质感，调整金属粗糙度与反射参数，还原弹簧钢带经热处理后的表面质感，通过光影效果突出螺旋圈的层叠结构，清晰展示每一圈的间隙与整体的平面度，渲染视角选择斜向俯视角度，可同时观察中心固定端、螺旋主体与外端连接臂的完整结构。结构设计上充分考虑扭转弹簧的工作原理，即通过绕平面中心的扭转变形存储与释放扭矩，圈间预留合理间隙避免工作时相邻圈发生摩擦卡滞，中心固定端的结构尺寸适配标准安装轴径，外端连接臂的受力方向与弹簧扭转方向匹配，保证扭矩传递路径顺畅。建模过程中对螺旋线的起始角度、终止位置做反复校准，确保整体结构的对称性与平衡性，避免工作时出现偏载问题，所有结构尺寸均参考通用扭簧的设计规范，可直接用于机械结构的装配仿真、扭矩特性分析等场景，还原了螺旋扭转弹簧从平面涡卷成型到两端连接结构的完整细节，模型结构严谨，无几何错误，能够直观展示该类弹性元件的典型结构特征。
