Kopyto4-L路亚鱼饵纺纱注塑模具结构

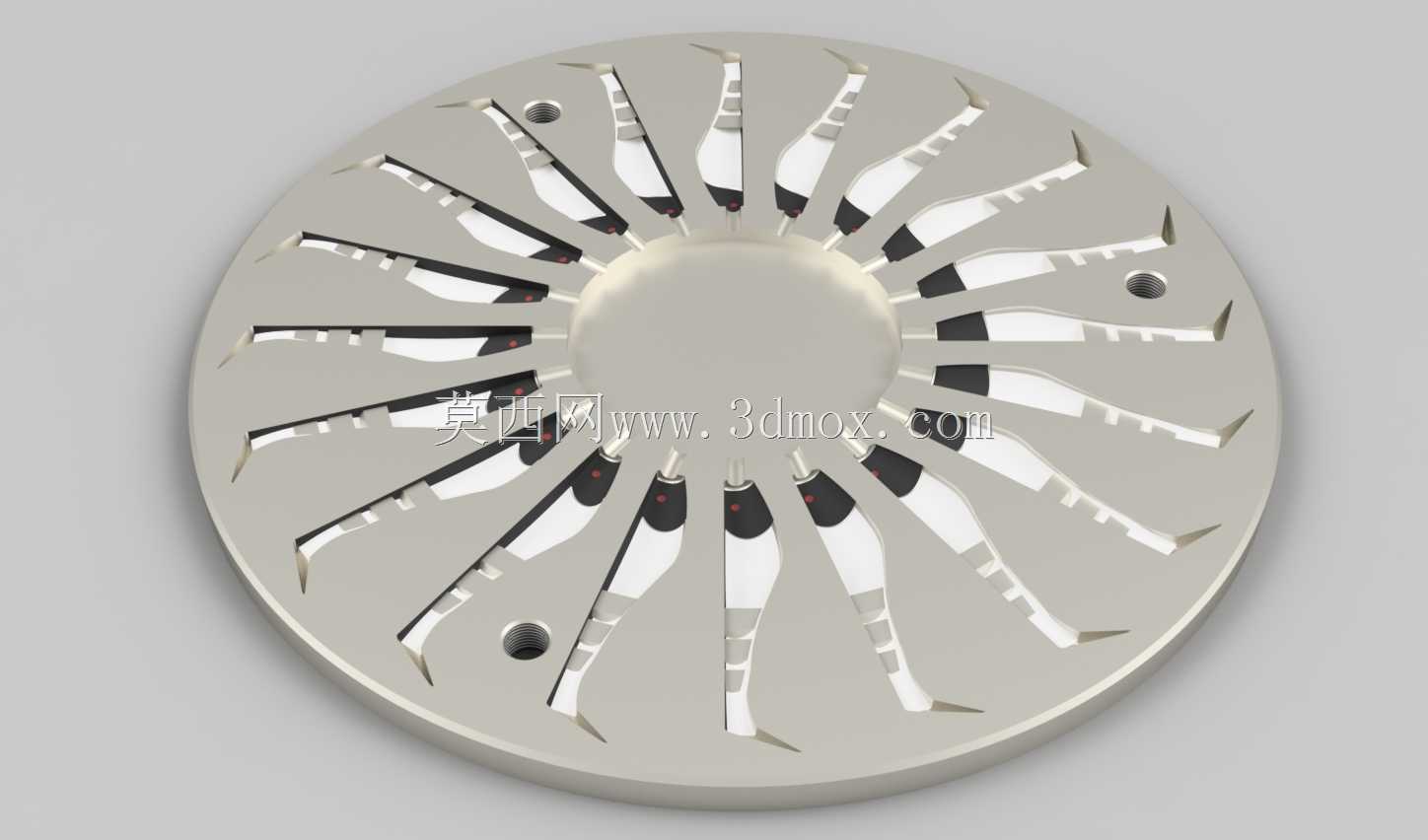

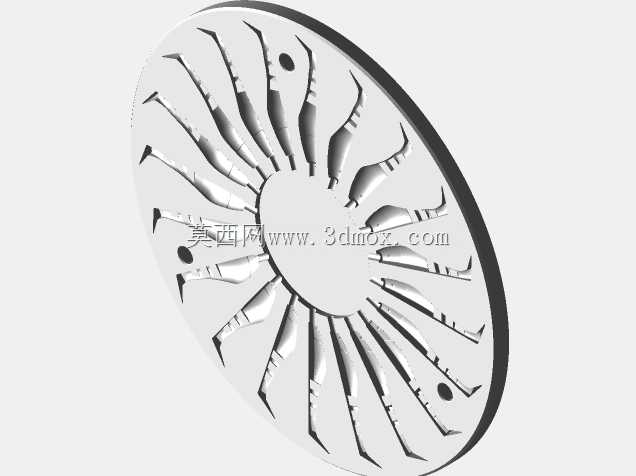

这款模具是针对路亚软饵生产开发的专用注塑成型工装，主要应用于户外垂钓装备制造领域，服务于渔具生产企业的小批量高精度假饵量产环节，适配软PVC、TPE等常见软饵注塑原料的加工需求，能够一次性完成单款Kopyto4-L型号鱼饵的多型腔成型作业，大幅提升同规格假饵的生产一致性与加工效率。从实际生产用途来看，该模具为鱼饵成型的底部模仁部分，是整套注塑模具的核心成型组件，直接决定假饵成品的外形轮廓、表面纹理与装配精度，生产时与对应上模配合锁紧，注入熔融的软质原料后经冷却定型，即可得到外形统一的仿生鱼饵坯件，后续仅需简单修边、组装配重与鱼钩就能完成成品制作，能够满足渔具厂商针对热门假饵款式的批量备货需求，也可适配小批量定制化假饵的打样生产。在功能特性上，该模仁采用圆周辐射式多型腔布局，单次合模即可成型十六件同规格鱼饵，型腔排布均匀对称，能够保证注塑过程中原料流动填充的压力均衡，避免出现缺料、飞边、成型密度不均的问题；模仁上预留的三个定位安装孔，能够与模架精准配合定位，保证合模时的同轴度，避免上下模错位导致的成品报废；每个型腔的细节结构都完全还原假饵的仿生外形，包括饵身的分段纹理、尾部的摆动槽结构都一体成型在模腔内壁，无需后续二次加工就能保证假饵在水中的摆动姿态符合诱鱼需求。设计思路上，这款模仁充分考虑了软饵注塑的生产特性，圆周排布的型腔让进料口可以设置在中心位置，缩短每个型腔的进料流道长度，减少注塑过程中的原料浪费，同时让各个型腔的冷却速度保持一致，缩短整体成型周期；模仁边缘的让位槽结构，是为了配合模架的顶出机构设计，开模后能够让成型的饵件顺利被顶出，避免粘模导致的工件变形；所有型腔的加工尺寸都经过实际校准，保证每个成型的鱼饵重量、外形偏差控制在极小范围内，确保同批次假饵的泳姿一致性，不会出现个体差异影响垂钓使用效果。从安装边界来看，该模仁为圆盘式结构，整体外圆尺寸适配标准规格的注塑模架，三个安装孔的孔位、孔径都按照通用模架的定位销尺寸设计，不需要额外修改模架就能直接装配使用，模仁厚度适配常规注塑机的开模行程，不需要调整设备参数就能直接投入生产，型腔深度完全匹配Kopyto4-L型号鱼饵的厚度尺寸，成型后的饵件不需要额外打磨厚度就能直接进入后续组装工序。
