龙门式木雕仿形加工设备结构设计

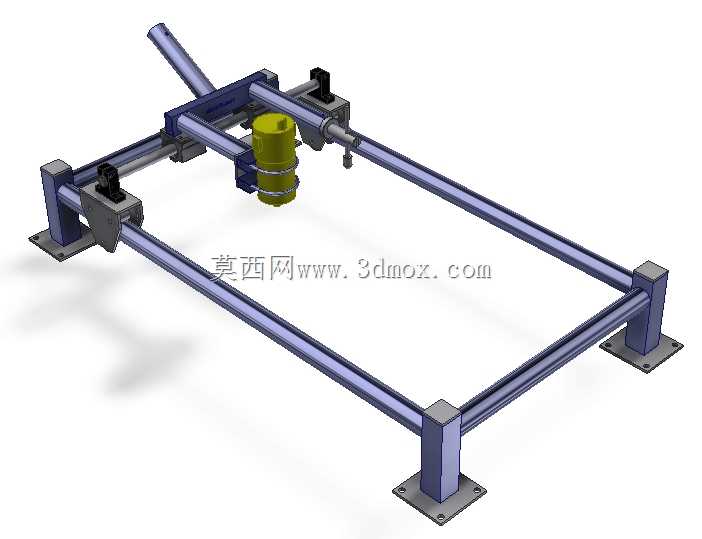

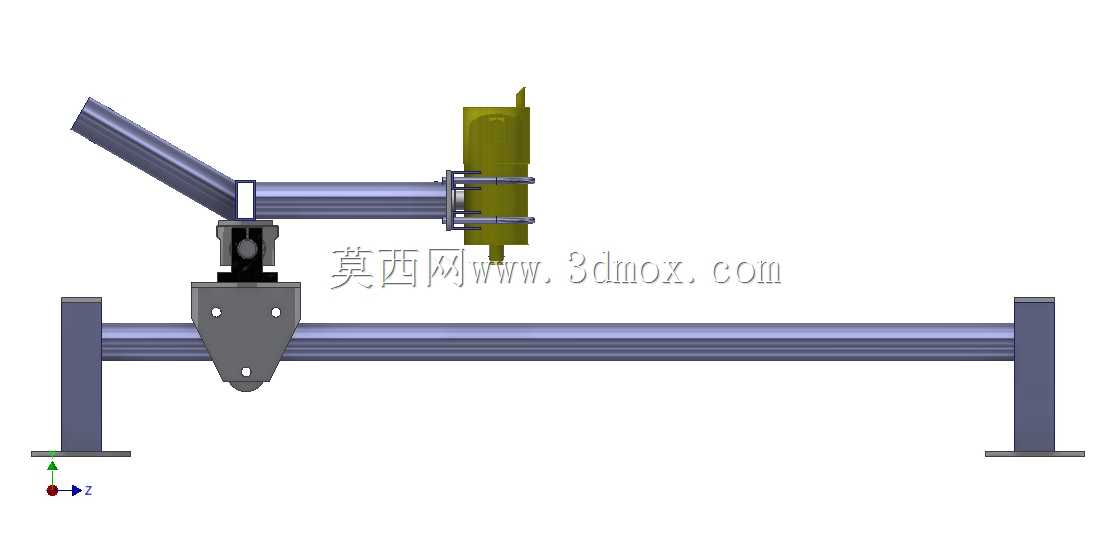

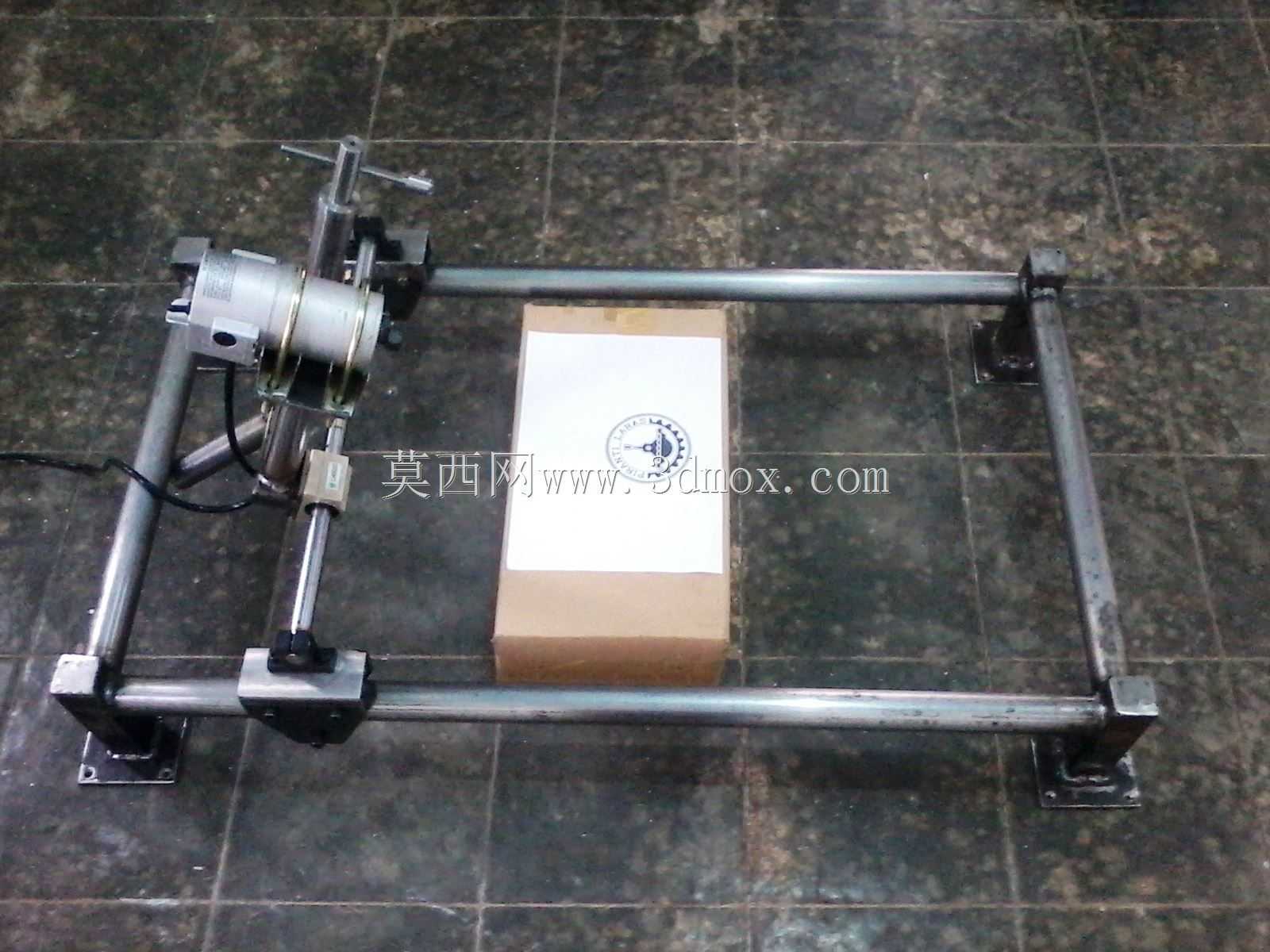

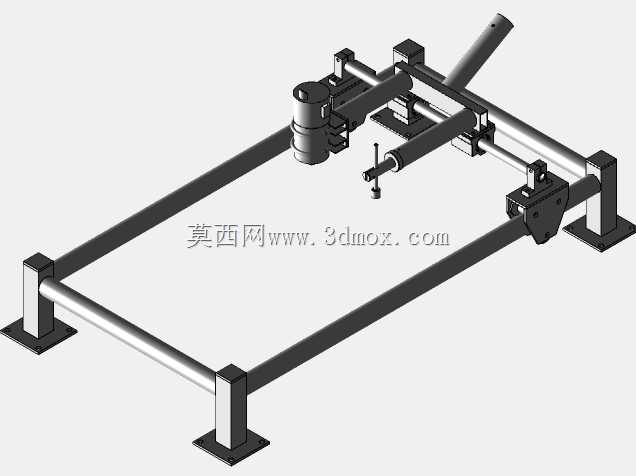

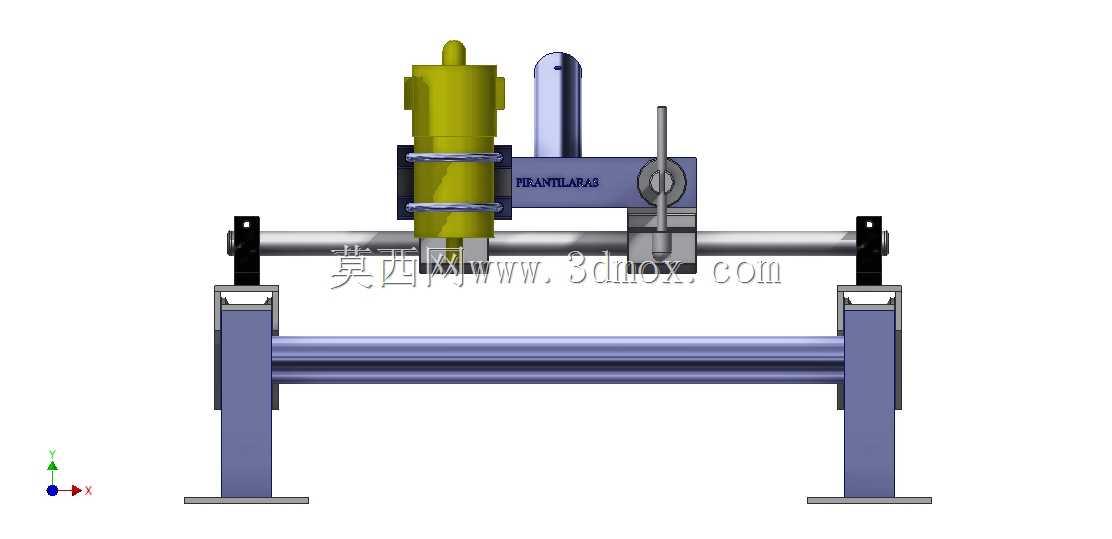

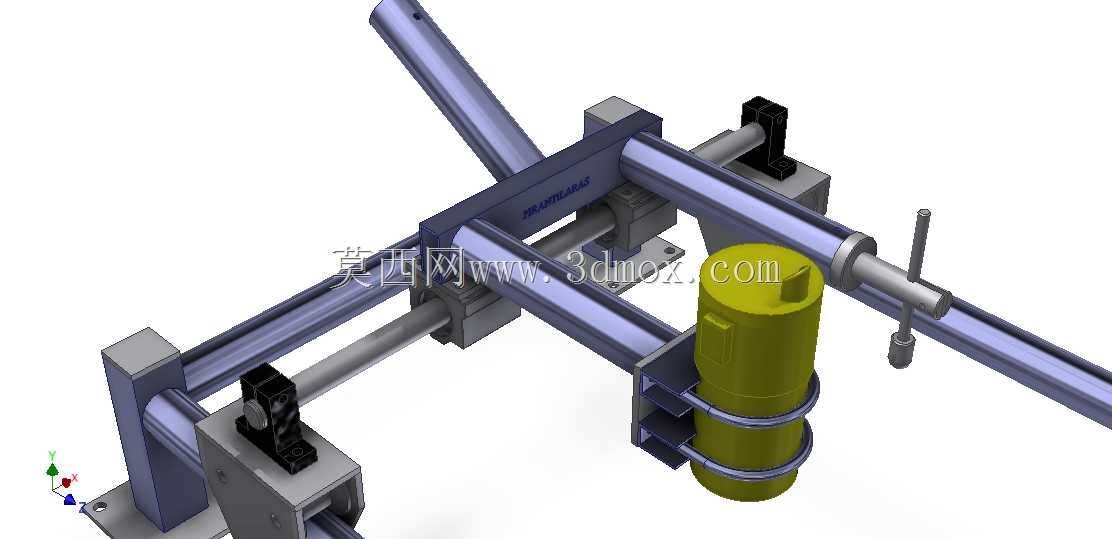

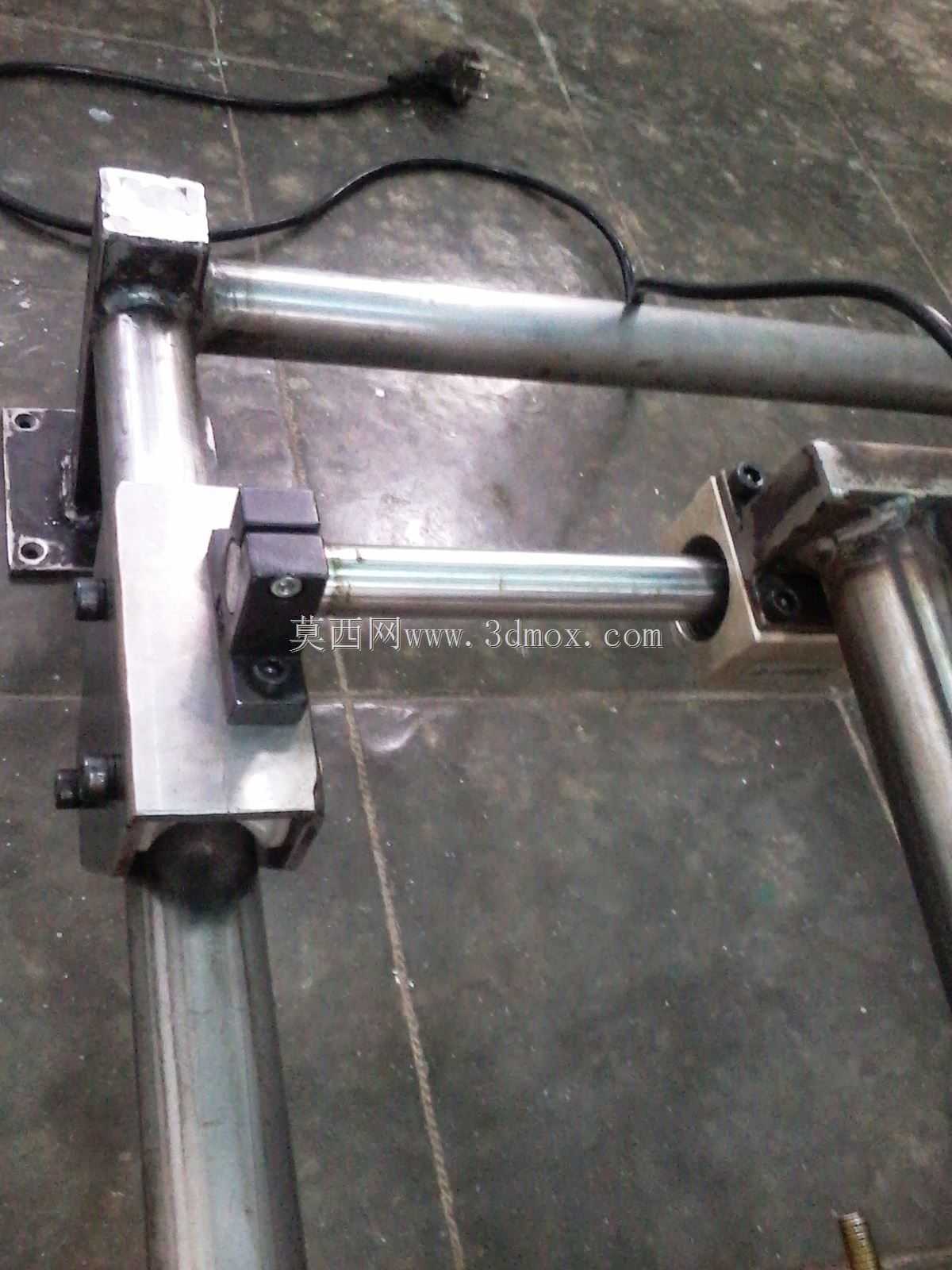

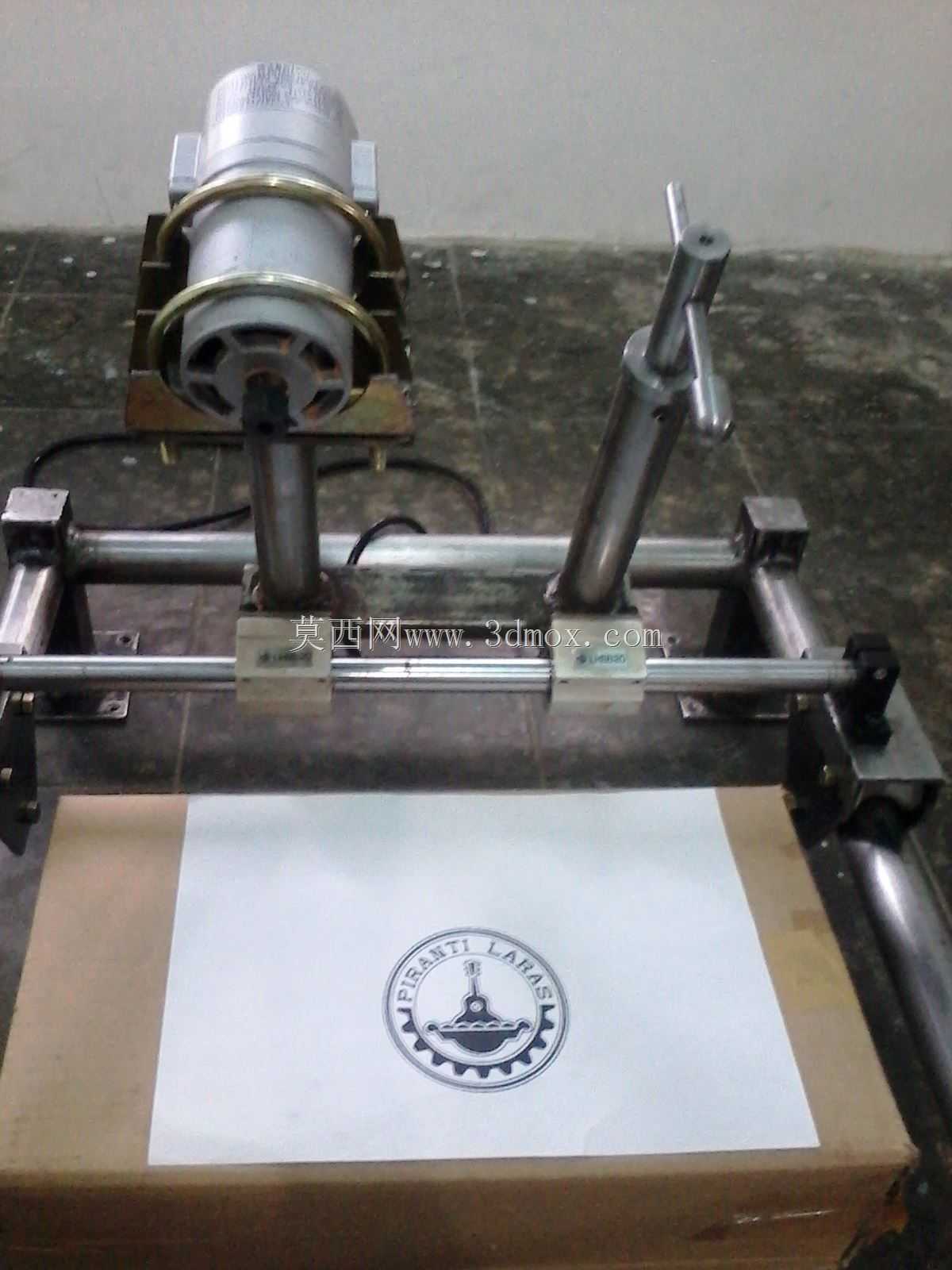

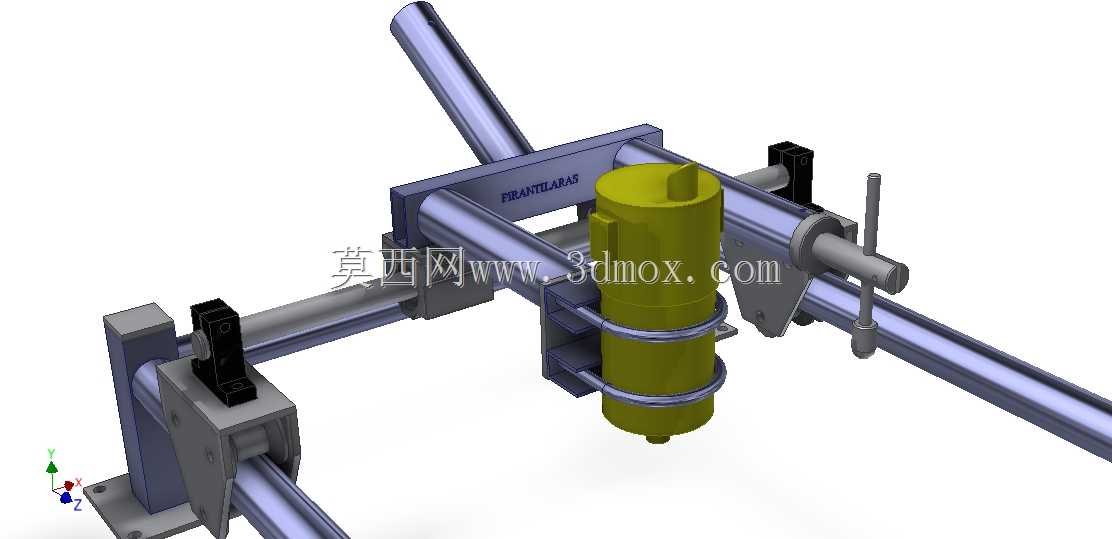

这款仿形雕刻设备主要面向木工加工场景，可适配实木板材、工艺木料的仿形雕刻作业，常见于木雕工艺品加工、实木家具雕花制作、木质文创产品批量生产等场景，能够替代传统手工仿形雕刻的繁复工序，降低对技工手艺的依赖，同时保障加工件的轮廓一致性。设备整体采用龙门式框架结构，以方形金属型材搭建主体支撑骨架，底部配置带安装孔的方形固定脚座，可通过膨胀螺栓直接固定在平整的水泥加工地坪或加厚钢制工作平台上，安装时需保证四个脚座的水平度误差控制在合理范围内，避免长导轨运行时出现卡顿或加工精度偏移。横向双平行导轨作为X向运动载体，跨度可适配常见宽度的实木板材加工需求，导轨采用耐磨金属材质，表面做硬化处理，可承受长时间往复运动的磨损；跨接在横向导轨上的纵向滑座搭载Y向运动导轨，可沿横向导轨实现全行程平稳移动，滑座上集成的加工主轴安装位可适配不同功率的木雕加工主轴，搭配仿形触头可实现对样板轮廓的精准追踪，将样板的轮廓轨迹同步复现至待加工木料上。设计过程中充分考虑木工加工的实际工况，整体机架采用对称式受力结构，避免单侧受力导致的机架形变，运动部件的安装位均预留了调节间隙，可在长期使用出现磨损后进行间隙补偿，保障加工精度的稳定性；主轴旁预留了除尘接口安装位，可外接工业除尘设备，及时抽走木雕加工过程中产生的木屑，避免木屑堆积在导轨面上加剧运动部件磨损，同时改善加工区域的作业环境。设备的运动行程覆盖常规木雕加工的尺寸需求，纵向滑座的伸出长度可适配不同厚度的木料加工，安装时需在设备周边预留足够的操作与上下料空间，保障操作人员上下料、更换样板与刀具的操作便利性，整体结构无冗余设计，兼顾了结构刚性与制造成本，适合中小型木工加工坊的批量仿形雕刻作业需求。
