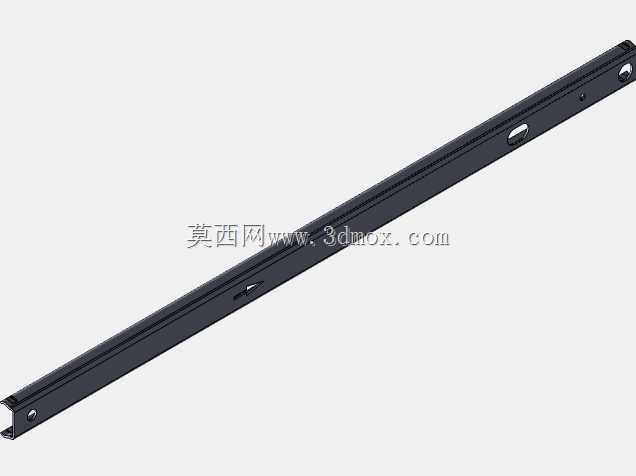

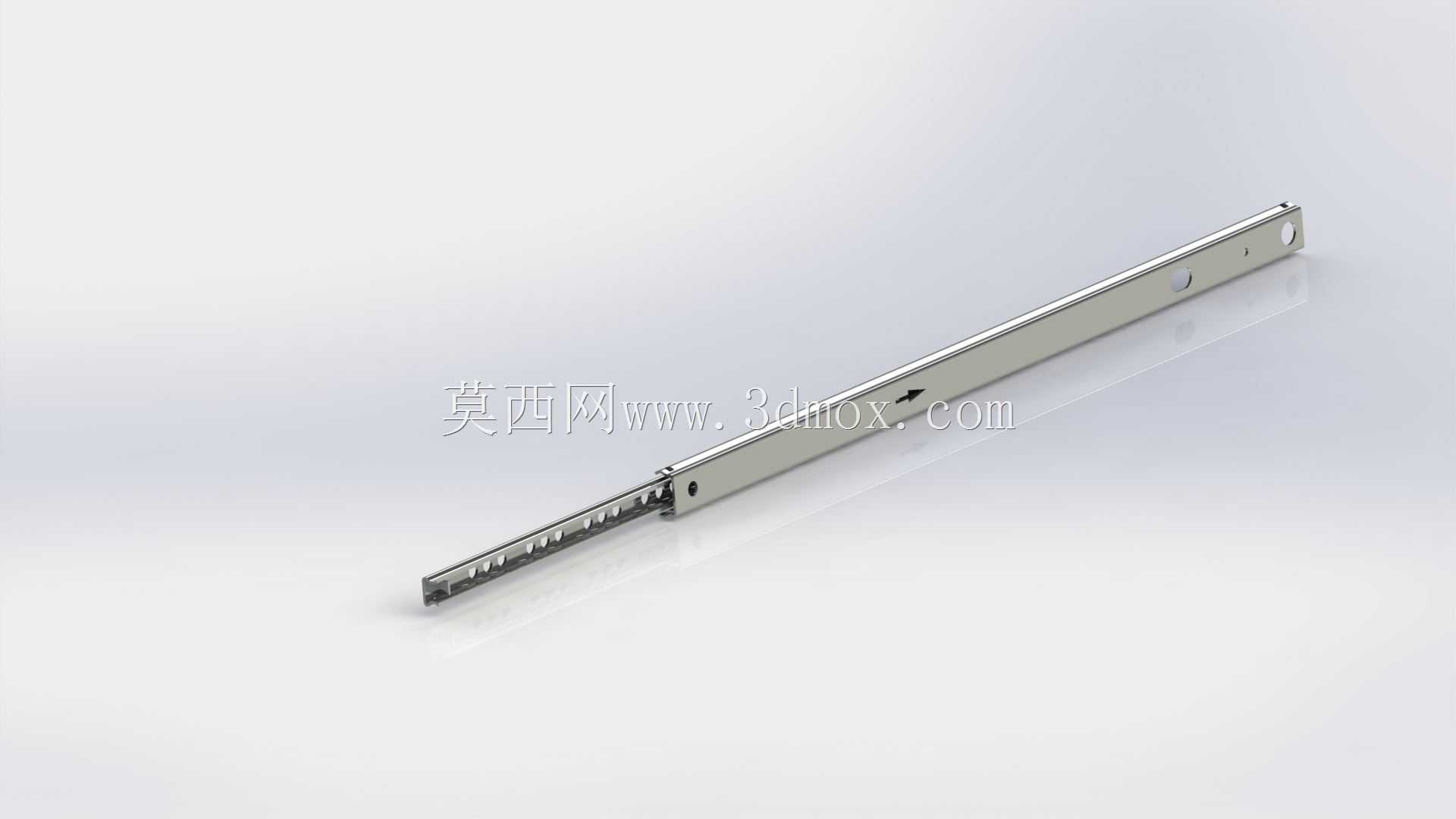

35系列三节式伸缩滑动导轨结构设计

这款35规格伸缩导轨是线性滑动导向部件的典型设计，广泛应用在工业设备柜体、机床防护门、自动化仓储抽拉机构、特种车辆储物舱、商用厨电抽拉结构、医疗设备推拉组件等场景中，核心作用是为抽拉类运动部件提供平稳、顺滑、可完全伸出收回的线性运动支撑，同时承担抽拉部件的径向载荷，避免运动过程中出现卡滞、晃动、偏移的问题。

从功能特性来看，该导轨采用三节嵌套式结构设计，相比两节导轨拥有更大的伸缩行程，完全拉出后可让安装的抽拉部件完全暴露在操作空间内，完全收回后可完全收纳进柜体或设备内部，不占用额外外部空间。导轨主体采用冷拉型钢一体冲压成型，滚道位置做了硬化处理，配合内置的钢珠滚动组件，将滑动摩擦转化为滚动摩擦，大幅降低抽拉过程中的阻力，即使承载额定重量的部件，也能实现单手轻松抽拉，同时滚动结构的磨损量极低，可保障数万次往复抽拉的使用寿命。导轨侧边预留了标准安装孔位，可直接通过螺丝与安装基座、抽拉部件固定，安装时无需额外做复杂的适配加工，降低现场装配的难度。

在设计思路上，这款导轨优先保障运动的平顺性与承载稳定性，三节嵌套的型材截面做了加强筋设计，在35mm的安装宽度下，尽可能提升型材的抗弯折能力，避免满负载伸出时出现导轨下垂变形的问题。内置的限位结构可在导轨完全拉出、完全收回两个极限位置提供软限位，避免抽拉过程中出现导轨脱轨、部件撞击柜体的问题，部分适配版本还可加装阻尼缓冲结构，让收回动作的末端实现缓慢闭合，降低撞击噪音。

从安装边界来看，该导轨的安装宽度为35mm，单支导轨的额定动态负载可满足常规工业抽拉场景的承重需求，安装时需要保证两侧导轨的平行度误差控制在0.1mm/m以内，安装基面的平面度误差不超过0.2mm，避免安装偏差导致抽拉阻力增大、磨损加快。导轨的安装高度、孔位间距都遵循行业通用的35系列导轨安装标准，可直接替换同规格的市面常规导轨产品，无需修改原有设备的安装结构，适配性极强。在日常使用场景中，这类导轨既可以用在工业设备的重型抽拉结构上，也可以适配民用家具、商用设备的抽拉需求，通过表面镀锌或不锈钢材质的选型，还可适应潮湿、多粉尘的特殊工况环境，拓展了产品的适用范围。
