可调式压紧滑动导向轮结构设计

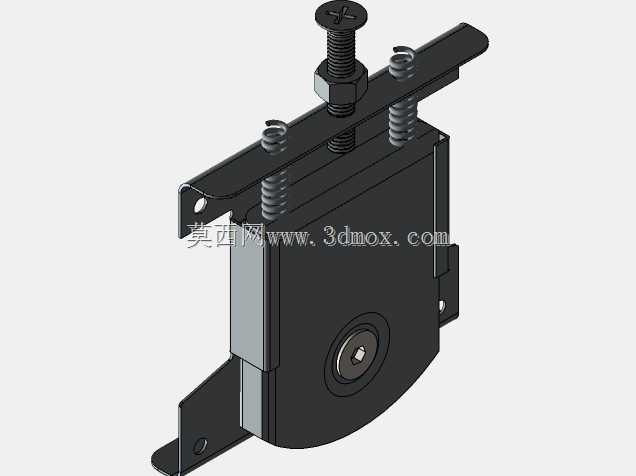

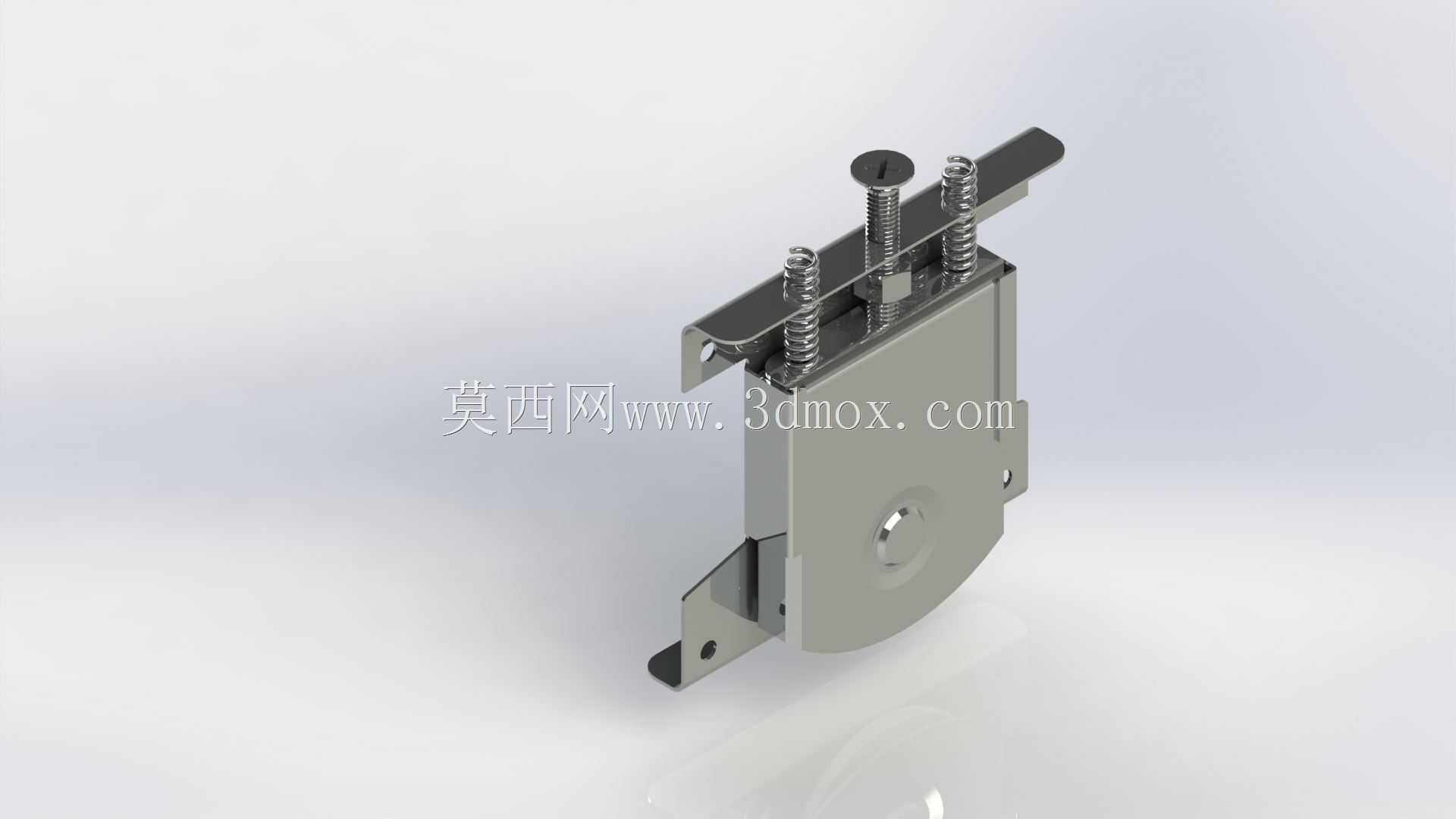

　　在自动化输送线、滑移门组、工装夹具导向工位中，这类带压紧调节结构的滑动轮是承担直线导向、动态压紧限位的核心执行构件，区别于普通无调节脚轮，它的核心作用是在滑动副存在装配间隙、运行磨损后，通过顶部的调节螺钉调整弹簧预压量，始终保持轮体与导向轨面的贴合压力，避免滑动过程中出现窜动、卡滞、脱轨的问题。从结构组成来看，主体采用折弯钣金作为承载基座，基座下部开设轮体安装槽，内置单组滑动轮体，轮体转轴与基座侧板采用间隙配合，保证轮体转动顺滑无卡阻；基座上部延伸出安装支耳，支耳上加工两个平行的光孔用于穿装导向螺钉，中间位置加工螺纹孔用于安装调节螺钉，调节螺钉外侧套装圆柱螺旋压缩弹簧，弹簧上端抵在顶部的压条上，压条通过两颗导向螺钉与基座连接，

　　转动中间的调节螺钉即可改变压条与基座之间的间距，从而调整弹簧的压缩量，实现对轮体压紧力的无级调节。这种结构的设计思路，是针对普通滑动轮长期运行磨损后间隙无法补偿的痛点，把弹性预紧结构集成在轮组安装基座上，不需要额外增加外置压紧机构，大幅缩小了安装占用空间。从安装边界来看，基座侧面预留了两个沉头安装孔，孔位间距按照常规工业铝型材的槽距设计，可以直接通过T型螺栓固定在20/30/40系列铝型材的槽面上，也可以通过螺栓固定在钣金机架的安装平面上；整体结构的厚度方向尺寸控制在30mm以内，适配槽宽25-40mm的C型导轨、矩形导轨，轮体的圆弧面与导轨接触面做了贴合度优化，接触应力分布均匀，不会出现局部应力集中导致的导轨磨损加剧问题。

　　实际应用中，这类滑动轮常成对使用，分别布置在滑动构件的上下两侧或者左右两侧，通过调整两侧轮组的压紧力，让滑动构件在导轨上保持合适的预紧状态，既不会因为压力过大导致滑动阻力陡增，也不会因为压力过小出现晃动。在轻型滑移工作台、自动化设备安全门、物料滑移架、工装板导向机构里，这种结构的轮组可以替代传统的铜套滑动副，把滑动摩擦转化为滚动摩擦，降低运行阻力的同时，还能通过弹簧预紧吸收运行过程中的振动，提升滑动过程的平稳性。设计建模过程中，需要重点关注几个配合尺寸：一是导向螺钉与支耳光孔的配合间隙要控制在0.1-0.2mm之间，间隙过大会导致压条调节过程中出现偏斜，造成弹簧受力不均，间隙过小则会因为加工误差导致调节卡滞；

　　二是弹簧的选型要匹配轮体所需的压紧力，常规轻型工况下弹簧线径选0.8-1.2mm，有效圈数6-8圈，预压量控制在3-5mm即可提供足够的压紧力，同时预留2-3mm的磨损补偿量；三是轮体的材质根据使用场景选择，常规工况用POM材质即可兼顾耐磨与低噪音，有耐高温或者防静电要求的场景可以替换为PA66或者聚氨酯材质，轮体的内孔要镶嵌铜套或者轴承，避免长期转动磨损内孔导致轮体晃动。另外基座的折弯处要做圆角处理，避免应力集中导致长期受力后出现折弯开裂，安装孔的位置要做沉头处理，保证螺栓安装后不会突出基座表面，避免和导轨或者其他构件发生干涉。顶部的压条采用平直钣金件，两个导向螺钉穿过压条的光孔后拧入基座支耳的螺纹孔，起到导向和限位的作用，中间的调节螺钉采用内六角圆柱头螺钉，方便在安装完成后从上方直接用内六角扳手调整预紧力，不需要拆卸周边构件，后期维护调整十分便捷。
