小型快装式微型锁具三维结构设计

　　日常做小型机电设备、便携收纳装置的结构设计时，经常会遇到需要小空间内实现可靠锁止、快速开合的需求，这类微型锁的应用场景其实比想象中更广——比如便携检测仪器的电池仓锁止、小型工控设备的检修盖板固定、户外便携装备的舱门卡扣、甚至是小型收纳盒、精密工装夹具的快锁结构，都需要这类占用空间极小、锁止可靠、安装便捷的锁件。很多新手设计师在做这类小尺寸锁止结构时，容易陷入两个误区，要么是锁止结构做的太复杂，占用过多内部安装空间，挤压其他功能模块的布局位置；要么是结构强度不足，多次开合后出现锁舌变形、卡扣松脱的问题，导致设备使用过程中出现盖板意外弹开、锁止失效的故障。

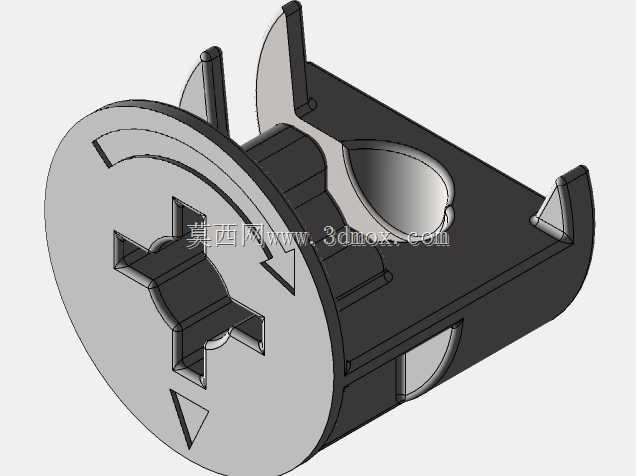

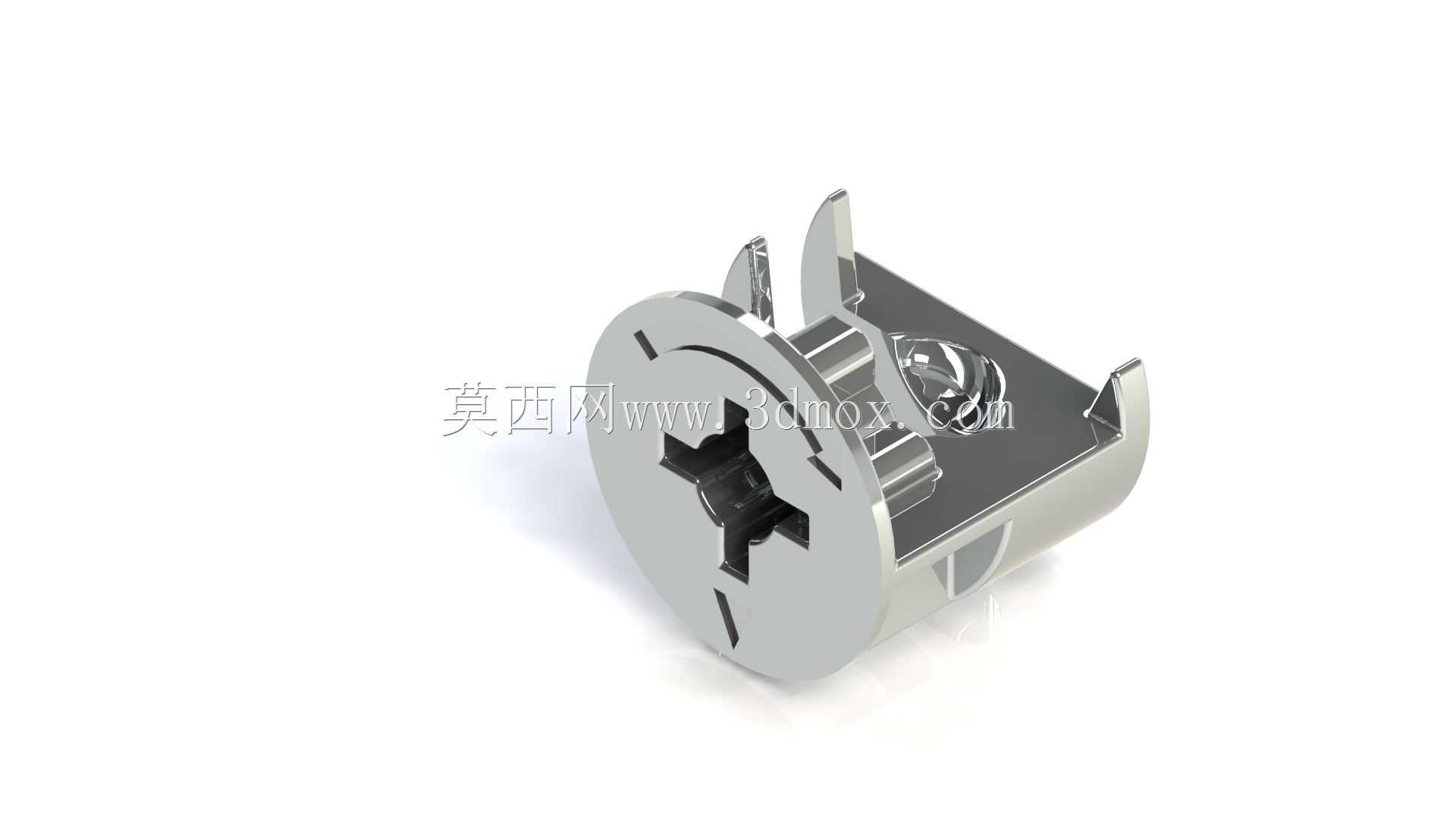

　　这款微型锁在设计时首先锚定了小安装空间的使用边界，整体采用圆盘式基座搭配弹性卡扣支脚的结构，基座端面做了十字型锁止槽，既可以配合对应规格的钥匙或者专用工具实现解锁操作，也能在锁止状态下通过槽型结构传递扭矩，避免锁体受外力转动出现松脱。基座背面的两个弹性支脚是整个结构的核心安装部位，支脚端部做了倒扣式卡钩设计，安装时不需要额外的螺丝或者紧固件，只需要在安装面板上开出对应直径的安装孔，将锁体从面板正面直接压入，支脚受孔壁挤压产生弹性形变，穿过安装孔后卡钩自动回弹卡在面板背面，就能完成锁体的固定，整个安装过程不需要额外工具，装配效率比传统螺纹固定式锁具提升60%以上，非常适合自动化产线的批量装配场景。

　　从功能特性来看，这款锁的锁止逻辑采用径向卡紧的方式，锁体内部集成了弹性顶销，当钥匙插入十字槽转动90度时，内部的锁舌会同步伸出，卡在安装基座对应的卡槽内，实现周向锁止，此时外部无法通过拉扯盖板打开舱门；反向转动钥匙时锁舌回缩，解除锁止状态，就可以直接掀开盖板。锁体的所有活动部件都做了圆角过渡处理，避免长期转动过程中出现应力集中导致的部件断裂，弹性支脚的厚度经过反复校核，选用弹性模量合适的金属材质时，既能保证安装时的形变量足够顺利穿过安装孔，又能保证安装后卡钩对面板的压紧力足够，不会因为设备振动出现锁体松动、移位的问题。

　　设计过程中对安装边界的尺寸做了严格控制，基座圆盘的直径控制在极小范围内，安装孔的公差带按照H7级精度设计，既能保证压装时的顺畅度，又能避免安装后锁体出现径向晃动。锁体的整体轴向厚度也做了压缩，适配厚度在0.8mm到2mm之间的金属或者塑料安装面板，覆盖了绝大多数小型便携设备、仪器仪表的外壳板材厚度范围。锁体端面的十字槽尺寸兼容通用的十字螺丝刀，在没有专用钥匙的紧急情况下，也可以用日常工具实现解锁操作，兼顾了专用性和应急使用的便利性。

　　在结构强度校核阶段，针对锁舌的抗剪切能力做了专项验证，锁舌伸出状态下可以承受不低于50N的侧向拉力不会出现断裂或者变形，完全满足小型舱门、盖板的锁止受力需求；弹性支脚的疲劳寿命经过测试，可以承受至少500次反复拆装不会出现弹性衰减或者断裂，满足设备全生命周期内的维护拆装需求。锁体的外露表面做了钝化处理，在常规室内或者户外非强腐蚀环境下使用不会出现锈蚀，外观保持金属哑光质感，和多数工业设备、便携装备的外观风格匹配，不需要额外做表面装饰处理。

　　很多设计师在选型这类微型锁时，容易忽略锁体转动的行程间隙，这款锁在设计时将转动间隙控制在0.1mm以内，转动钥匙时没有明显的空行程，锁止和解锁的档位感清晰，用户操作时可以明确感知到锁止状态的切换，不会出现因为间隙过大导致的锁止不到位、误解锁的问题。另外锁体内部的弹性顶销采用预压式设计，长期使用后不会出现弹性失效，锁舌的伸出量保持稳定，不会因为使用次数增加出现锁舌回缩、锁止力下降的问题。针对不同的使用场景，这款锁的结构还可以做快速衍生调整，比如需要更高锁止安全性的场景，可以将十字槽更换为异型槽，搭配专用钥匙使用；需要防水的场景，可以在基座和安装面板之间增加薄型橡胶密封圈，就能实现IP54级的防水防尘能力，适配户外使用的设备需求。
