悬挂式椭圆法兰连接构件结构设计

　　在轻工输送、小型设备吊挂安装、管线支吊系统的现场布设场景里，这类悬挂式椭圆法兰的应用覆盖度极高，不同于常规圆形法兰的同轴对接需求，这类构件核心承担的是单侧吊挂、带角度偏移的载荷传递作用，很多现场安装空间受限、无法布置同轴对接法兰的点位，都会选用这类异形法兰作为载荷转接件。从实际使用场景来看，这类法兰常被用在小型物料输送线的侧挂支架固定、厂房内轻型管线的吊挂转接、小型专用设备的侧壁挂载连接位置，相比常规平板法兰，它的半包围弧形结构可以更好贴合被挂载件的弧形外壁，降低连接点的应力集中系数，避免长期受载后连接点位出现焊缝撕裂或者螺栓剪切断裂的问题。

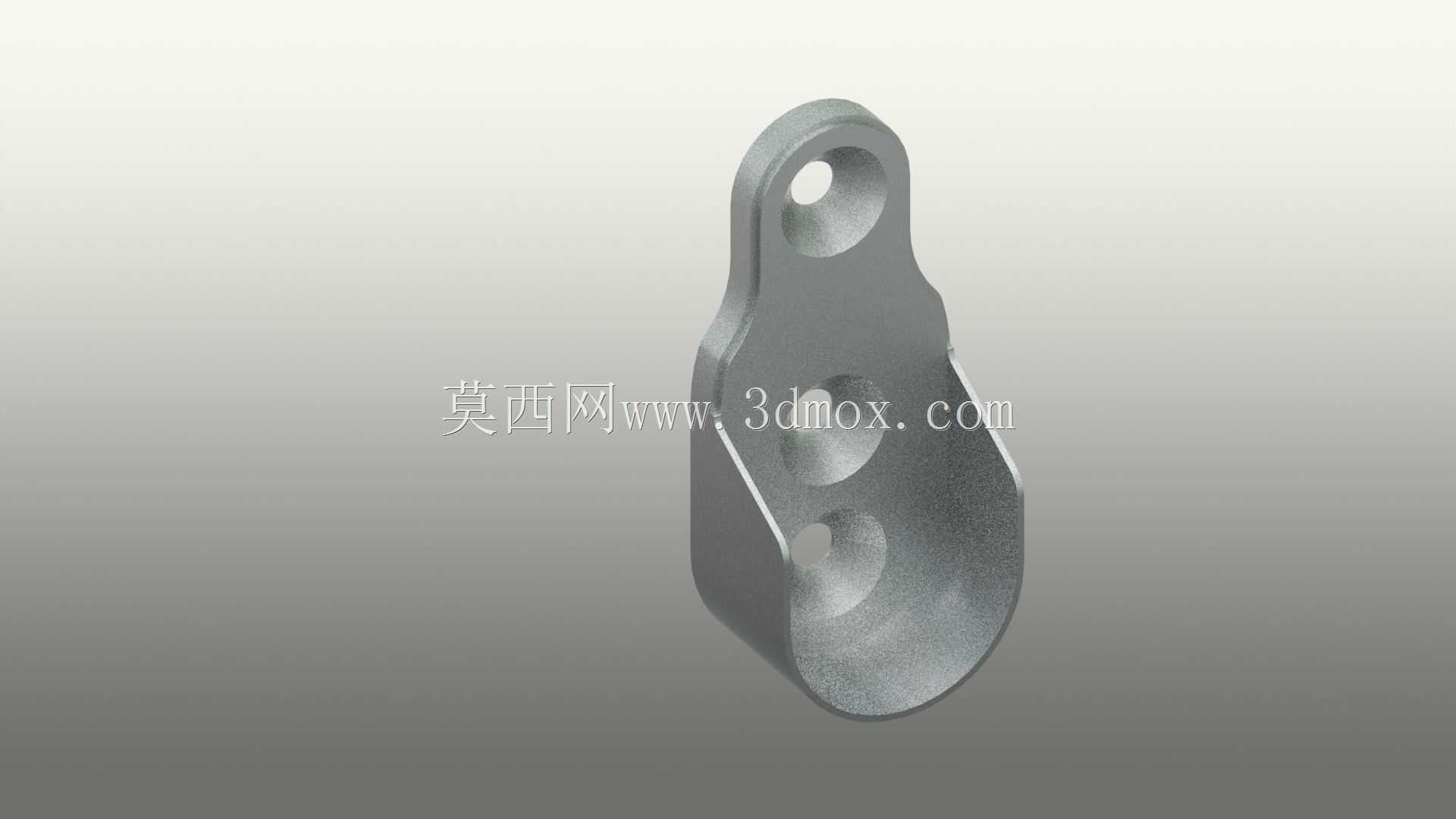

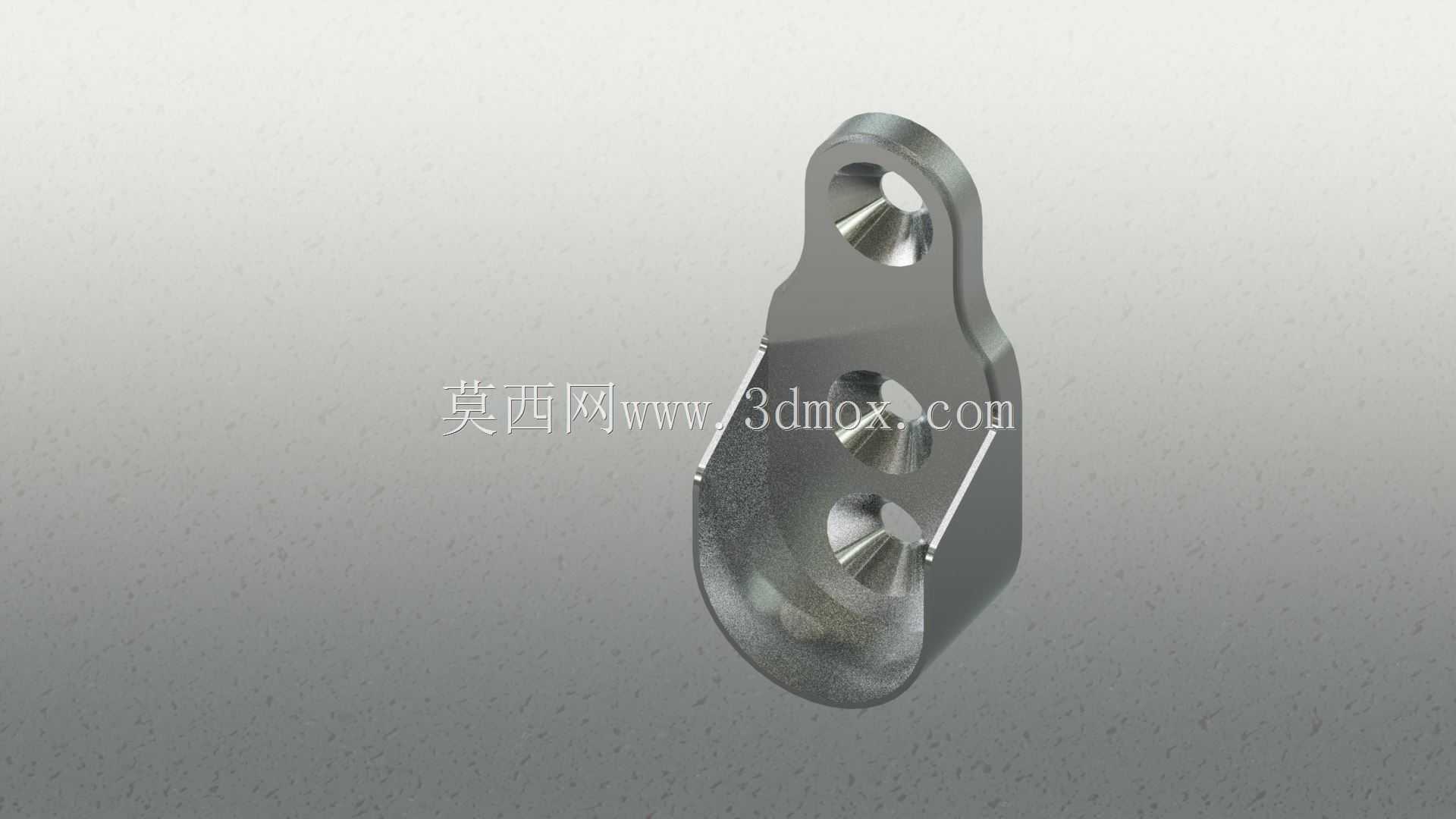

　　从功能特性上看，这个构件设置了三个沉头安装孔，上部单孔主要承担主吊挂载荷的传递，下部两个并列孔用于和被挂载件形成多点固定，抵消设备运行过程中产生的横向摆动力矩，沉孔的设计可以让螺栓安装后端面完全没入构件平面，不会突出安装面干涉周边其他部件的布设，这点在紧凑安装空间里尤为重要。构件的主体弧形段采用等壁厚设计，在保证整体结构刚度的前提下尽可能控制构件自重，避免给吊挂基点带来额外的载荷负担，边缘位置做了圆弧过渡处理，没有尖锐的切削棱角，既可以避免安装过程中划伤操作人员，也能减少应力集中带来的疲劳断裂风险。

　　设计思路上，这个构件没有采用常规法兰的整圆结构，而是根据吊挂场景的载荷分布做了形态优化：上部收窄的耳段专门用于穿装吊挂螺栓，耳段的内孔做了锪孔处理，增大螺栓头部和构件的接触面积，降低局部压应力，避免长期受载后孔位出现压溃变形；下部的弧形包容段曲率和常规小直径圆管、弧形壳体的外壁曲率匹配，安装时可以直接贴合在被连接件表面，不需要额外加工适配的转接垫片，既减少了安装工序，也能让连接面的受力更均匀。三个安装孔的孔位排布经过载荷校核，上部孔位和下部两个孔位的中心距按照吊挂载荷的力矩分配做了优化，当构件承受竖直方向的吊挂载荷时，下部两个孔承受的拉扯力矩被均匀分散，不会出现单个孔位载荷过载的情况。

　　从安装边界来看，这个法兰的上部吊挂耳段宽度较窄，可以适配宽度较小的安装支座，不需要在挂载基点预留过大的安装平面；下部弧形段的开口尺寸对应适配的管件外径范围明确，安装时只需要将弧形面贴合在被挂载件的外壁，依次穿装三个孔位的紧固螺栓，按照对角顺序拧紧即可完成固定，不需要复杂的对位调整。构件的整体厚度根据常规轻型吊挂的载荷阈值设计，在额定载荷范围内不会出现明显的塑性变形，安装后法兰的端面和被连接件表面完全贴合，不会出现翘起间隙，避免螺栓受额外的弯曲应力。

　　在实际选型应用中，这类悬挂法兰不需要搭配配对法兰使用，单侧即可完成固定，相比传统的抱箍加吊耳的组合结构，集成度更高，安装零件数量更少，能有效降低现场安装的人工成本，也减少了多零件组合带来的松动风险。构件的所有安装孔都采用通孔设计，适配常用的六角螺栓或者内六角螺栓安装，不需要特殊的定制紧固件，后期维护更换时配件采购十分方便。弧形段的内壁没有做额外的防滑齿结构，依靠螺栓压紧后的静摩擦力即可承担横向载荷，对于有更大横向载荷需求的场景，也可以在弧形面和被连接件之间加装橡胶防滑垫，进一步提升连接可靠性，不会因为加装垫片导致孔位对位出现偏差。
