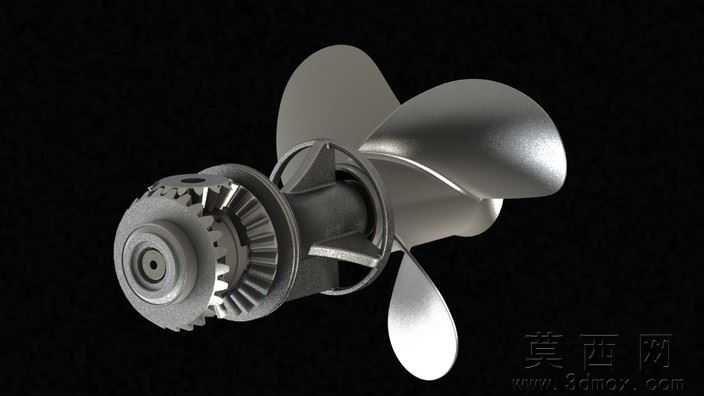

舷外发动机齿轮箱SolidWorks三维设计模型

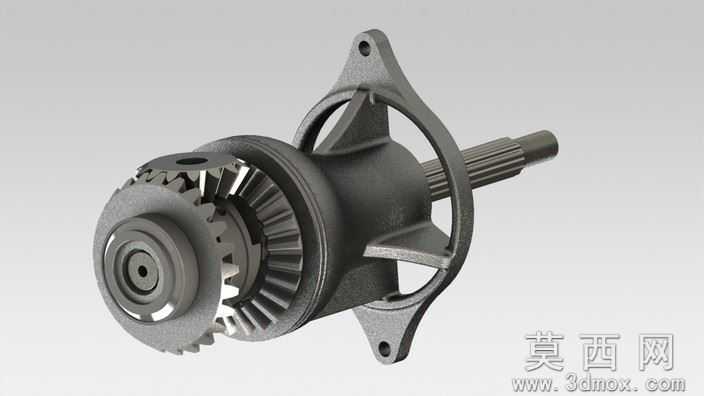

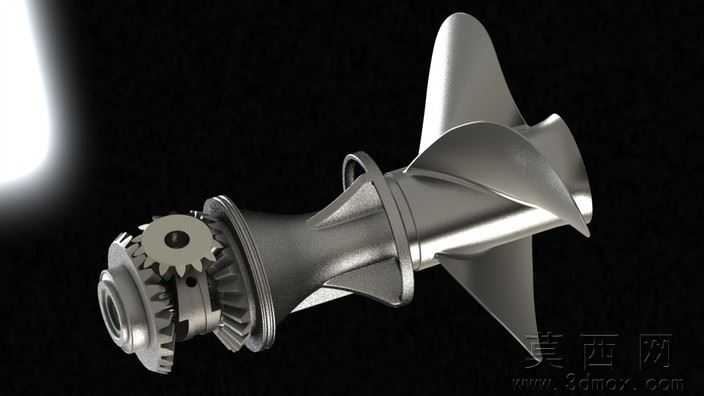

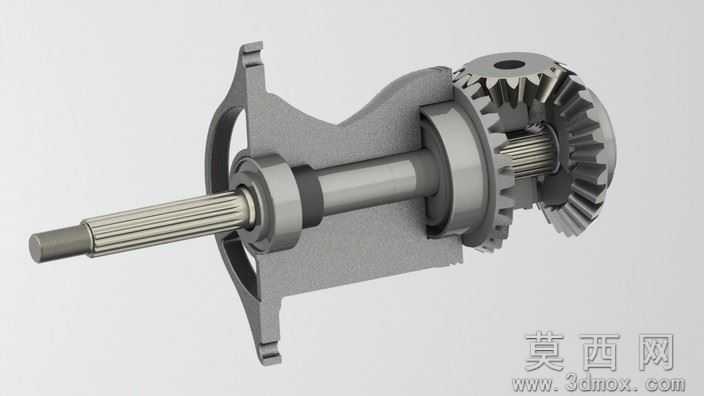

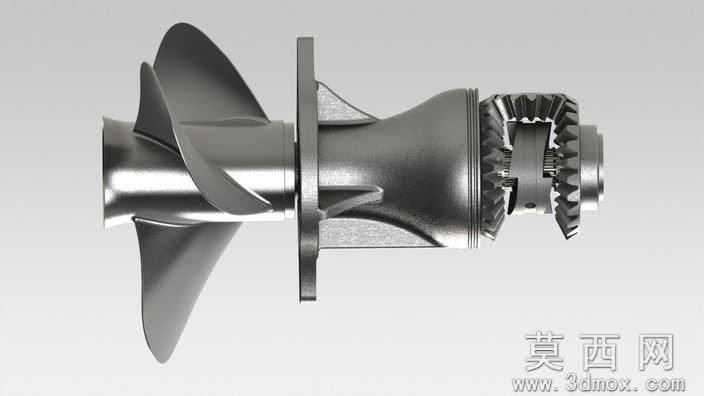

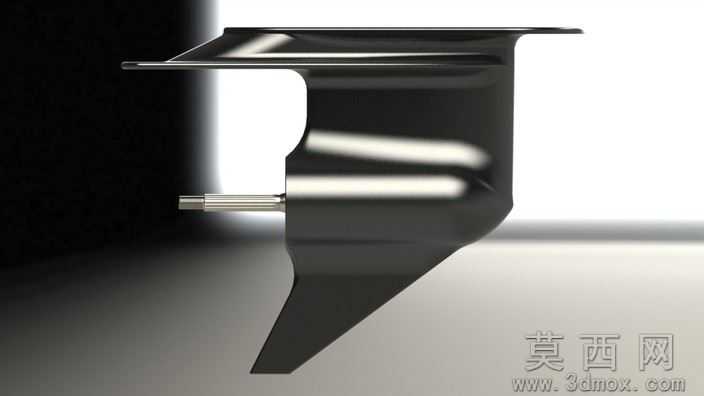

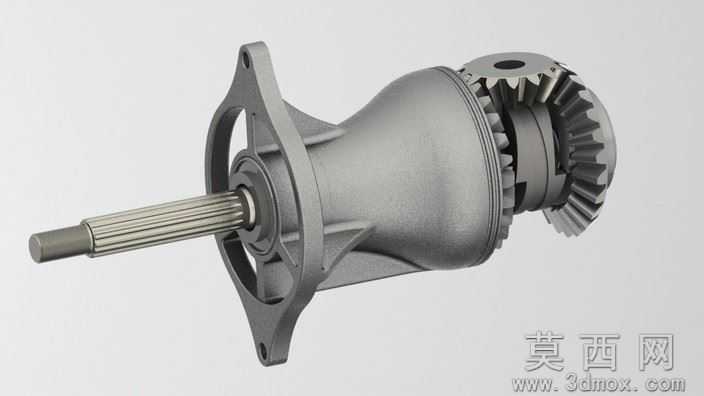

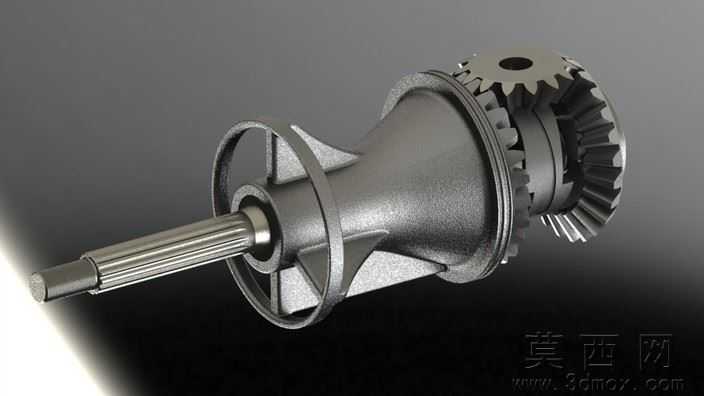

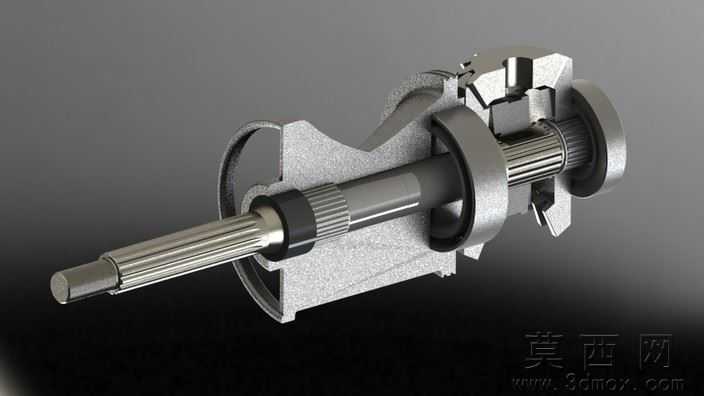

本模型为舷外发动机配套齿轮箱的完整三维设计成果，建模阶段以SolidWorks2011为核心工具，采用自顶向下的装配设计思路，先完成齿轮箱壳体、输入轴、传动齿轮组、离合器机构、输出轴等核心零件的独立参数化建模，再按照实际装配约束完成整体装配，建模过程中严格遵循舷外机动力传递的尺寸规范，对齿轮啮合间隙、轴系同轴度、壳体安装定位面等关键结构做了公差适配设计，确保各零件无干涉、装配逻辑符合实际生产要求。参数设计层面，模型完整还原了舷外齿轮箱的传动比匹配关系，针对小齿轮与驱动轴的花键连接、离合器与螺旋桨轴的滑动配合结构做了精准的特征还原，对壳体的流线型外形、轴端密封位、润滑油腔结构都按照真实舷外机的尺寸比例完成参数化设定，可直接用于结构验证与尺寸参考。渲染材质环节，模型对金属传动部件采用抛光合金钢材质，齿轮箱外壳采用哑光黑色防腐涂层材质，输出轴采用不锈钢金属材质，搭配光影追踪渲染效果，清晰呈现各部件的外观质感与结构边界，可直观展示产品的实际外观形态。结构原理上，该齿轮箱承担舷外发动机的动力换向与输出功能，发动机动力经顶部驱动齿轮输入，通过小齿轮组传递动力，离合器通过拨杆控制可在正转、反转、空挡三个位置切换，匹配螺旋桨的前进、后退与空挡状态，所有齿轮与离合器机构均浸在齿轮箱下部的润滑油腔内工作，可有效降低传动磨损，保障传动效率与部件使用寿命。软件兼容方面，模型除原生SolidWorks2011格式外，还提供STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，也可直接导入切片软件用于3D打印验证，满足不同设计场景的使用需求。研发教学应用层面，该模型可作为船舶动力传动方向的教学案例，帮助学习者理解舷外机齿轮箱的动力传递逻辑、离合器换向原理与壳体密封结构设计思路，也可作为小型船舶动力部件研发的参考模型，用于新产品开发阶段的结构验证、装配模拟与方案演示，为舷外动力产品的设计优化提供直观的三维参考依据。
