推拉滑移门用上导向承重铰链结构

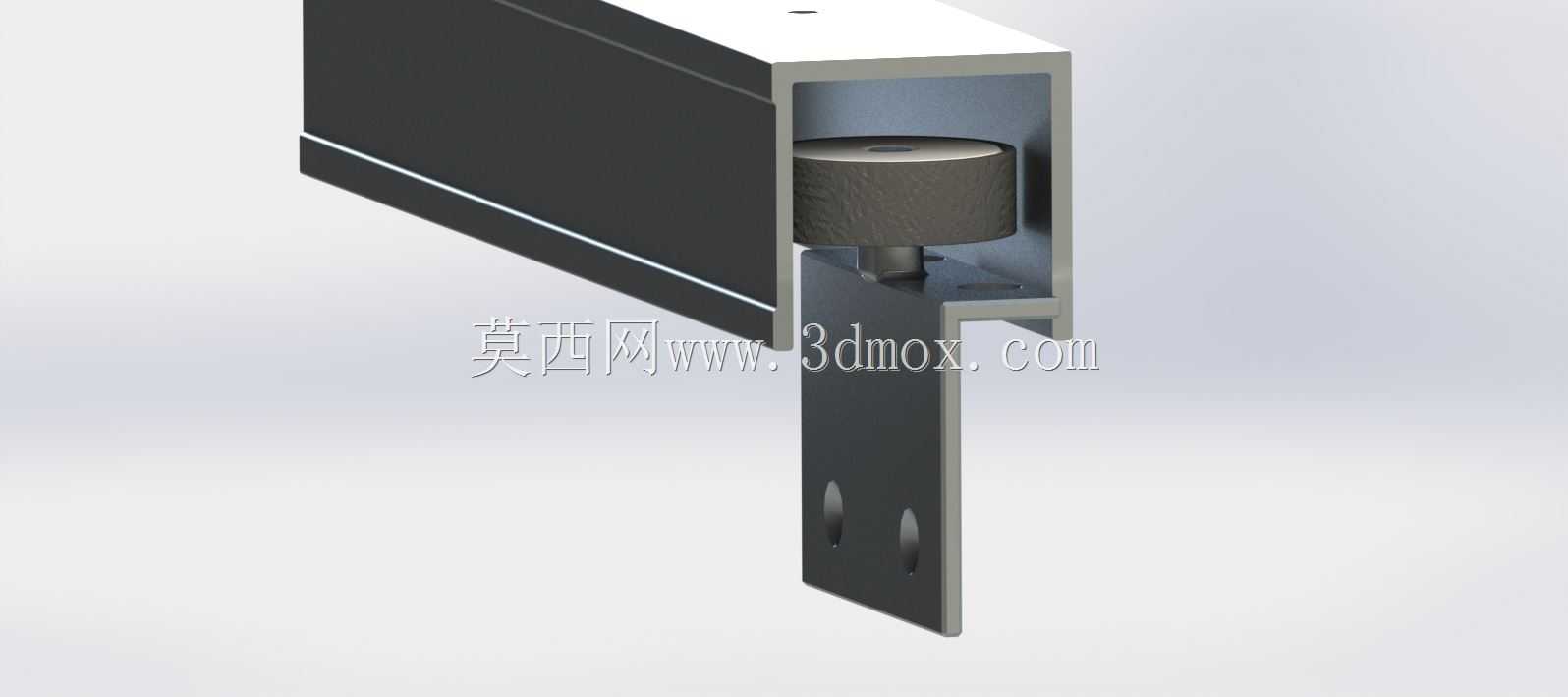

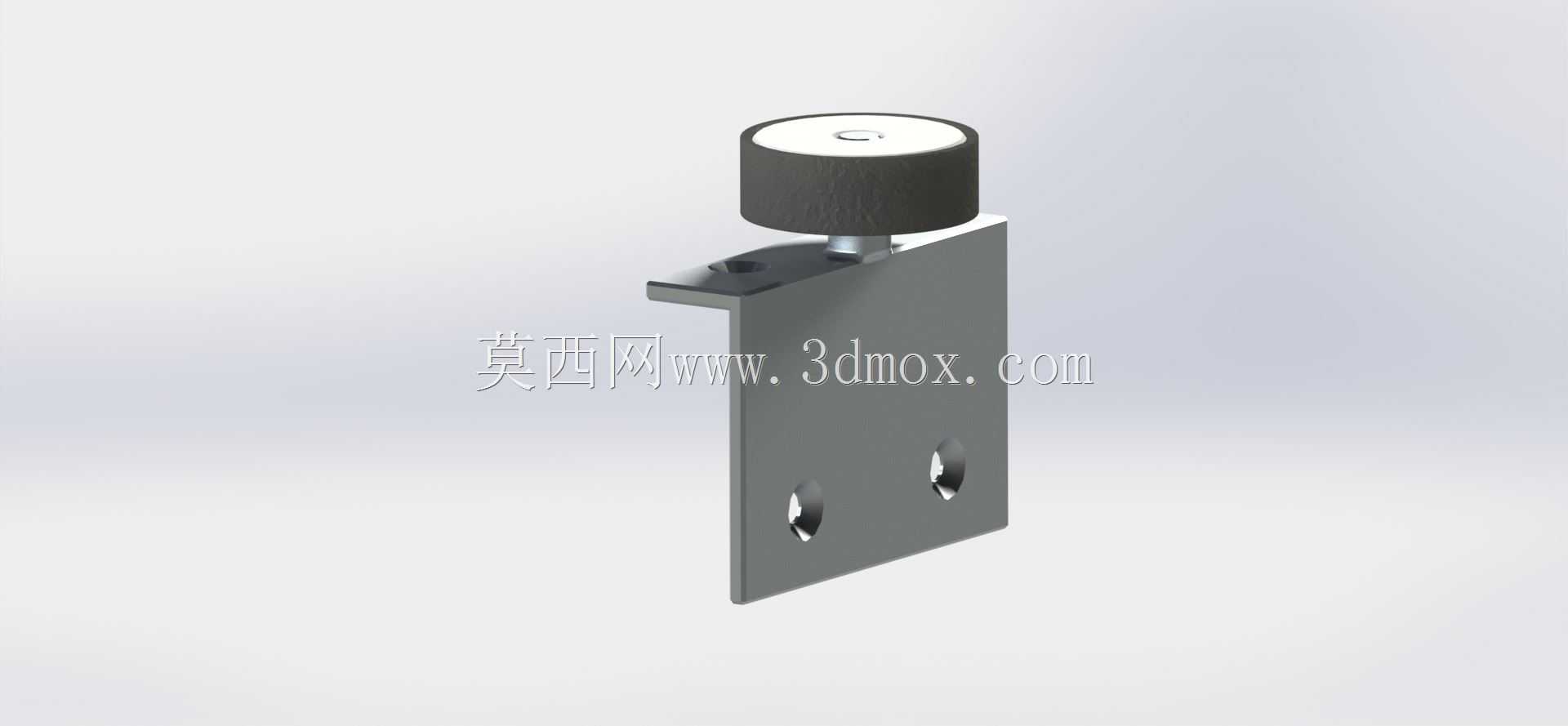

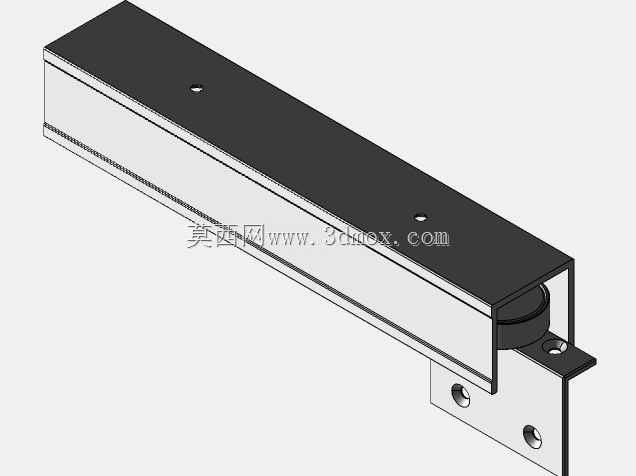

这款滑动门上铰链是平移类启闭门窗的核心导向承重配件，主要应用于家装推拉门、商用隔断滑移门、工业设备防护移门、柜体平移门等场景，承担门扇上部的侧向限位、滑动导向与部分承重功能，是保障移门启闭顺畅、无晃动脱轨风险的关键结构件。在实际使用场景中，下承重式移门的上部需要配套导向结构约束门扇的前后摆动量，上挂式移门则需要上部铰链承担整扇门的重量并提供滑动轨道，这款铰链可适配两种安装逻辑的移门结构，通过滚轮与轨道型腔的配合，将门扇的滑动摩擦转化为滚轮的滚动摩擦，大幅降低启闭阻力，同时限制门扇的横向窜动，避免门扇在滑动过程中出现卡顿、脱轨、与边框剐蹭的问题。从功能特性来看，这款铰链采用滚轮与安装支架分体组合的结构，滚轮部分采用耐磨非金属材质制作，表面做哑光防滑纹理处理，既可以降低滑动过程中的噪音，也能避免长期摩擦对金属轨道表面造成磨损，滚轮中心设置固定销轴，将滚轮约束在支架的安装槽内，保证滚轮转动时无径向窜动；安装支架采用冷轧钢板冲压成型，表面做发黑防锈处理，支架上预留两个沉头安装孔，可通过螺丝直接固定在门扇的上端边框内，安装后支架整体嵌入门扇的铝型材型腔内部，仅滚轮部分露出与上轨道的型腔接触，不会外露影响门扇的整体外观。在设计思路上，这款铰链充分考虑了不同型材轨道的适配性，滚轮的外径尺寸匹配常规20mm型腔的推拉门上轨，滚轮厚度适配轨道内部的导向槽宽度，安装支架的外形尺寸适配常规门扇边框的内腔宽度，无需额外对型材进行裁切修改即可直接安装；结构上预留了一定的调节余量，安装时可通过调整固定螺丝的锁紧位置，微调滚轮的伸出高度，适配不同安装间隙的门扇与轨道，补偿型材加工、现场安装带来的尺寸误差，保证滚轮与轨道的接触压力处于合理区间，既不会因为压力过大导致滑动阻力增加，也不会因为间隙过大导致门扇晃动。从安装边界来看，这款铰链的安装支架总厚度不超过12mm，可嵌入内腔宽度13mm以上的门扇铝型材内，滚轮伸出支架的最大高度为8mm，适配轨道与门扇上端的间隙在5-10mm之间的安装场景，单组铰链的额定承重可达15kg，常规宽度1m以内的门扇在两端各安装一组该铰链，即可满足稳定滑动的使用需求，安装时仅需在门扇上端边框对应位置钻两个适配沉头螺丝的安装孔，将支架嵌入型腔后锁紧螺丝，再将门扇整体抬起对准上轨道推入即可完成装配，后期维护时仅需拆卸两颗螺丝即可更换铰链，无需整体拆解门扇结构。
