适用于3D打印的GoPro相机直装连接支架

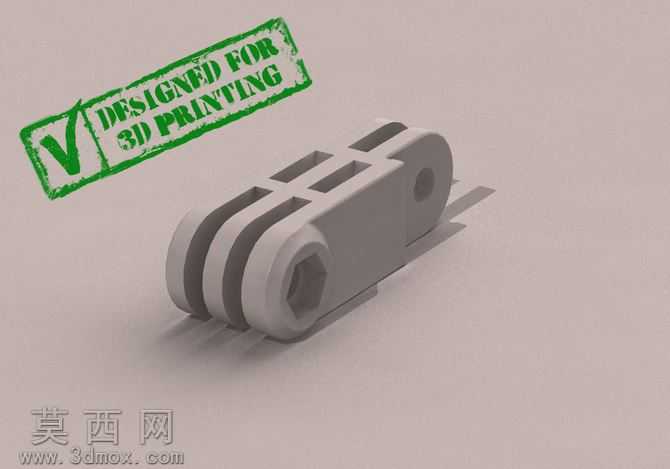

本作品为适配GoPro运动相机的直装式连接支架，整体采用三维参数化建模方式完成结构设计，建模过程中优先考虑3D打印工艺的成型特性，对所有结构棱边做了R0.8-R1.5mm的圆角过渡处理，避免打印过程中出现应力集中导致的层间开裂问题，同时取消了所有需要支撑的悬空倒扣结构，让模型可直接采用FDM或光固化3D打印机无支撑打印，大幅降低打印后处理的工作量。模型主体采用三层平行夹片式结构设计，夹片厚度均匀控制在2.5mm，既保证了支架整体的结构强度，避免挂载相机后出现形变松脱，又能控制整体重量，不会给运动相机增加额外的挂载负担；夹片端部设计有同轴的铰接安装孔，孔位公差经过反复调试，预留了0.2mm的装配间隙，既可以适配标准的GoPro连接螺栓，也能保证铰接转动的顺畅度，不会出现卡滞或间隙过大晃动的问题。支架的另一端设计有内六角嵌入式安装位，可直接嵌入标准M5内六角螺母，安装时无需额外固定螺母，单手即可完成支架与对应挂载基座的锁紧操作，大幅提升户外使用时的拆装效率。材质渲染阶段，主体采用哑光浅灰色工程塑料质感，模拟常用的PLA、PETG等3D打印耗材的真实表面质感，添加了细微的层纹肌理来还原3D打印件的真实外观效果，铰接孔位置做了轻微的高光处理，模拟装配后反复摩擦形成的光滑接触面，整体渲染采用柔和的漫反射光照，搭配浅灰色素色背景，清晰展现支架的整体结构轮廓与细节特征，没有多余的装饰元素干扰结构表达。设计过程中充分考虑了3D打印的层间受力方向，将夹片的长度方向设置为与打印平台平行，让打印层纹方向与支架受力方向垂直，最大化提升打印成品的结构强度，避免使用过程中夹片出现断裂问题；所有结构连接处都做了加厚的加强筋过渡，没有尖锐的直角结构，既提升了结构强度，也避免了3D打印过程中出现翘边变形的问题。模型整体结构简洁实用，没有多余的冗余设计，所有尺寸都经过实际装配校验，可直接打印后投入使用，能够满足运动相机户外拍摄时的直装挂载需求。
