禧玛诺自行车内变速花鼓三维结构设计

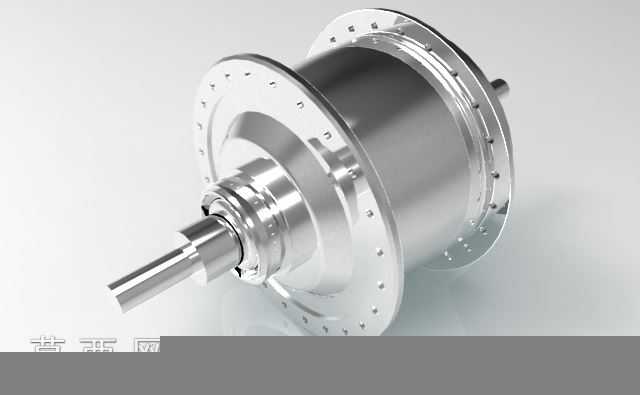

本作品为自行车用禧玛诺内变速花鼓的三维参数化建模成果，建模过程严格遵循实物测绘尺寸与原厂装配公差标准，在SolidWorks环境下完成全零件的特征构建与整体装配。建模初期先梳理内变速花鼓的层级结构，将整体拆分为中心轴组件、行星变速轮系、花鼓壳体、端盖密封件、辐条安装法兰五大模块，针对每个模块的零件采用对应建模逻辑：中心轴作为核心承载件，采用旋转凸台特征构建主体轴身，对轴上的卡槽、定位台阶、螺纹段采用螺旋扫描与切除拉伸组合完成细节，保证轴径公差、卡槽宽度与实物完全匹配；行星变速轮系是内变速的核心结构，建模时对太阳轮、行星轮、内齿圈的齿形采用渐开线齿廓参数化生成，严格匹配模数、齿数、压力角参数，保证齿轮啮合间隙符合装配要求，行星架部分采用拉伸与阵列特征完成行星轮轴安装位的构建，确保每个行星轮的转动自由度无干涉。花鼓壳体部分采用旋转凸台构建筒状主体，对外侧的辐条安装法兰盘采用圆周阵列完成所有辐条孔的特征，孔位角度、孔径严格对应自行车轮组编圈的标准尺寸，壳体表面的散热凹槽、品牌标识位采用包覆与切除特征还原细节。材质与渲染环节，针对不同零件赋予对应材质属性：金属传动件赋予抛光不锈钢材质，调整反射率与粗糙度参数还原金属切削后的亮面质感，花鼓壳体表面做亚光金属处理，模拟铝合金阳极氧化后的细腻磨砂质感，密封橡胶件赋予黑色丁腈橡胶材质，调整漫反射参数还原橡胶的哑光弹性质感，渲染阶段采用工作室柔光环境，添加柔和的环境遮蔽效果，清晰展现零件间的装配层次与结构细节。装配过程采用自下而上的装配逻辑，先完成行星轮系的子装配，添加齿轮啮合配合、转动副约束验证变速传动的运动逻辑，再将子装配与中心轴、花鼓壳体进行总装，添加对应的轴承配合、密封件配合，全程进行干涉检查，确保所有活动部件无硬点干涉，完整还原内变速花鼓多档位切换的结构逻辑，模型可直接用于结构教学、变速原理演示以及自行车配件的二次开发参考。
