自行车PF30压入式中轴底部支架结构

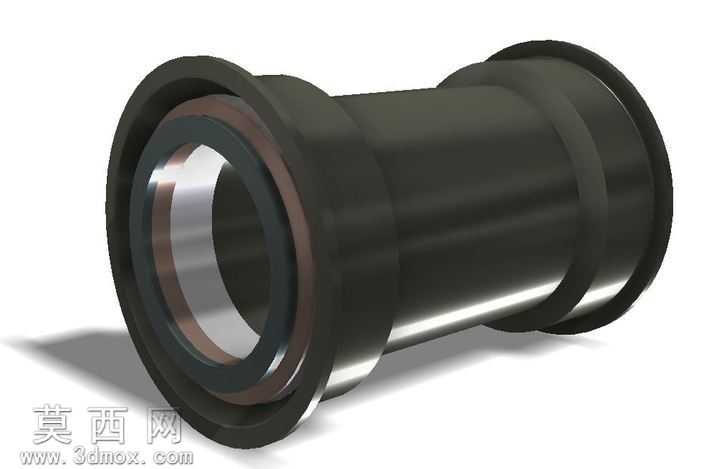

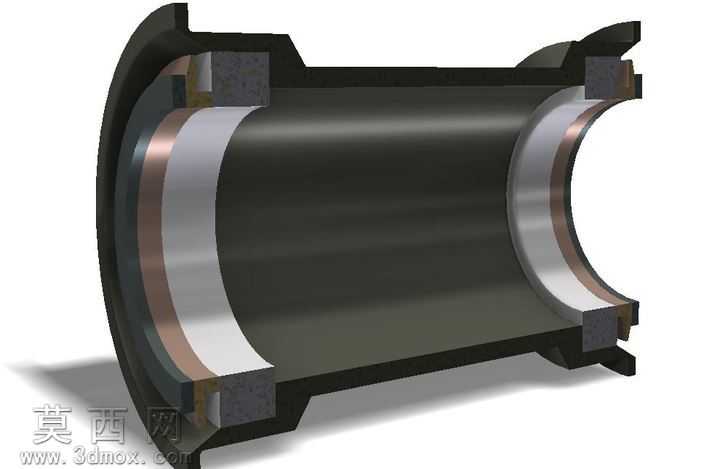

本作品为自行车PF30规格压入式中轴底部支架的三维参数化建模成果，建模过程严格遵循PF30中轴的通用行业尺寸规范，精准还原了68毫米标准车架五通宽度的适配结构，同时完整呈现了配套1.5毫米厚度调整垫片的细节特征。建模阶段以回转体结构为核心基础，通过草图绘制中轴的内外径轮廓、两端法兰凸缘的截面形状，采用旋转特征生成主体基体，再对两端的轴承安装位、密封槽结构进行精细化切除，保证各配合面的尺寸公差符合实际装配要求，垫片部分单独建模后通过装配约束与中轴主体完成配合，还原真实的装配层级关系。材质与渲染环节，中轴主体外壳采用高强度工程塑料的哑光深黑材质，调整表面粗糙度参数模拟工程塑料的细腻磨砂质感，内部轴承套圈采用抛光金属材质，添加适度的环境反射与高光效果，还原金属轴承的光亮金属质感，垫片采用复合材质表现，通过色彩与质感差异区分不同零部件，渲染时采用柔和的侧向打光，突出中轴外表面的圆柱曲面弧度与两端法兰的轮廓层次，添加柔和的地面投影增强模型的立体感与真实感。结构设计上，该中轴为压入式结构，两端的法兰凸缘用于贴合车架五通的两侧端面，实现轴向定位，内部的阶梯孔结构用于适配对应规格的轴承与曲柄轴心，预留的垫片安装位可通过增减垫片调整曲柄的轴向间隙，解决不同车架或曲柄的公差适配问题，整体结构无额外螺纹设计，依靠压入配合实现与车架的紧固连接，相比螺纹式中轴拥有更大的轴心直径，可提升曲柄的传动刚性。设计思路围绕PF30中轴的实际使用场景展开，重点还原其装配相关的关键尺寸与结构特征，既保证外观与实物高度一致，也确保各配合部位的尺寸具备工程参考价值，可用于自行车传动系统的装配演示、结构学习或相关改装方案的效果验证。
