V8发动机用火花塞结构三维建模作品

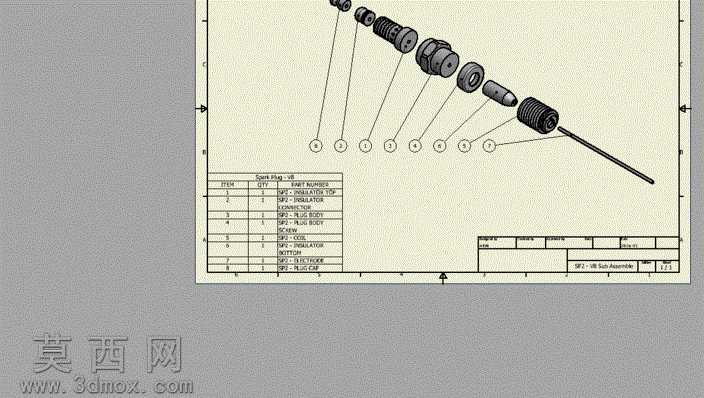

本作品针对V8发动机配套使用的火花塞开展全参数化三维建模，建模过程中严格遵循车用火花塞的实际结构比例，首先在三维建模环境中绘制中心电极的截面草图，通过旋转特征生成中心电极的金属基体，再对电极端头的贵金属点火端做细化处理，还原其细小的圆柱凸台结构，保证点火区域的结构精度。绝缘陶瓷部分采用分段旋转建模方式，依次塑造出陶瓷体上部的接线端凸棱、中部的密封六角台、下部的绝缘锥面，建模时特意保留陶瓷体表面的细微棱线结构，还原真实陶瓷绝缘件的压制成型特征。金属壳体部分通过旋转生成基础螺纹基体后，采用螺旋扫描特征切削出标准公制安装螺纹，再对壳体上部的六角拧动面做拉伸切除处理，还原扳手配合的平面结构，同时制作出壳体与密封垫圈配合的环形卡槽，还原实际安装的密封结构。侧电极部分采用折弯特征建模，先绘制直条状的镍合金电极基体，再按照标准点火间隙参数调整折弯角度与位置，保证侧电极与中心电极之间的点火间隙符合V8发动机的点火性能要求。材质渲染阶段，为中心电极与侧电极赋予高反光的镍铬合金材质，调整金属粗糙度参数模拟高温工作后的亚光金属质感；绝缘陶瓷部分赋予高硬度陶瓷材质，添加细微的表面颗粒纹理与半通透的釉面反光效果，还原陶瓷绝缘体的真实视觉特征；金属壳体赋予镀锌钢材材质，调整螺纹区域的粗糙度参数，呈现加工后的金属纹理；接线螺母部分赋予黄铜金属材质，还原接线端的导电金属色泽。场景渲染采用深灰色纯色背景，布置多组软光源突出火花塞各部分的结构层次，通过四支火花塞错落排布的展示角度，清晰呈现螺纹段、绝缘段、电极段的完整结构，建模过程中所有特征均采用参数化驱动，可根据不同热值、不同螺纹规格的火花塞设计需求快速调整尺寸参数，适配不同排量V8发动机的点火系统设计验证需求，整体建模过程兼顾结构准确性与渲染真实感，完整还原了车用火花塞的细节特征。
