带刹车万向聚酰胺工业脚轮结构设计

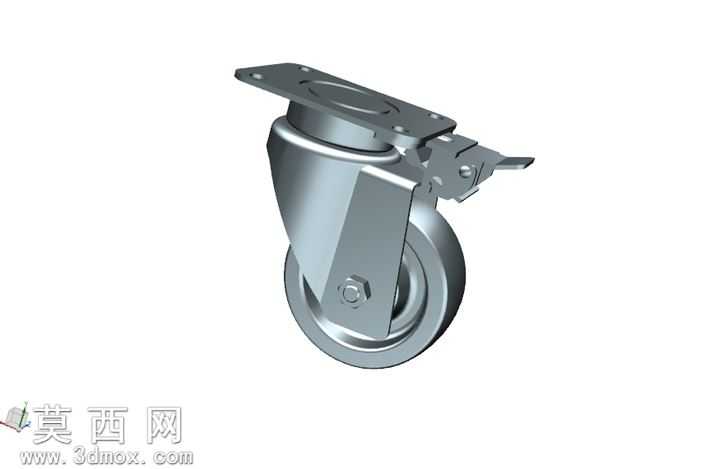

本模型为带刹车功能的万向聚酰胺工业脚轮，采用SolidWorks完成全参数化三维建模，建模过程严格遵循工业脚轮的实际生产尺寸规范，对每一处结构细节都做了精准还原。整体模型由顶部安装法兰板、回转支承结构、刹车制动组件、轮架支架、聚酰胺滚轮、轮轴紧固件六大模块组成，各部件间的装配约束完全匹配实际装配逻辑，可直接用于后续的工程图导出、运动仿真模拟以及结构强度校核。建模阶段首先绘制顶部安装法兰的草图，精准定位四个安装孔的孔位与孔径，通过拉伸凸台生成法兰基体，再对法兰边缘做圆角处理消除应力集中隐患；回转支承部分采用旋转凸台命令生成回转芯轴，配合间隙配合的装配约束还原万向转动的活动空间，确保脚轮可实现360度水平方向自由回转。刹车组件部分分别建模了刹车拨杆、制动压块、复位弹片三个核心零件，通过装配配合还原刹车触发时压块贴合滚轮侧面、锁止回转盘的双重制动逻辑，拨杆的操作角度、压块的行程都按照实际产品的操作手感做了参数校准。轮架部分采用钣金折弯特征建模，还原金属支架的折弯弧度与加强筋结构，支架与轮轴的连接孔位做了同轴度约束，确保滚轮转动无卡滞。滚轮部分采用聚酰胺材质，建模时还原了滚轮的圆弧接触面、内部轴承安装位的台阶结构，轮面做了细微的纹理处理模拟实际聚酰胺轮的防滑表面。材质渲染阶段，金属部件统一赋予哑光镀锌钢材材质，调整反射粗糙度模拟工业五金件的磨砂金属质感，刹车拨杆做了发黑处理的深色金属材质区分，滚轮部分赋予半哑光的聚酰胺工程塑料材质，调整漫反射颜色为深灰色，添加细微的颗粒质感还原尼龙材质的视觉特征，各部件的边缘做了细微的倒角渲染处理，避免模型边缘出现锐利的失真效果。设计过程中充分考虑了脚轮的承重性能与转动灵活性，轮架的折弯角度、回转支承的直径、滚轮的宽度都按照中型承重脚轮的参数设计，刹车结构的位置设置在便于脚踩操作的侧方，符合工业场景的使用习惯，整体模型无冗余特征，参数可编辑，可根据实际使用需求调整安装尺寸、轮径大小、刹车结构形式，适配不同的设备移动承重需求。
