闭式叉型花篮螺栓拉紧索具三维设计

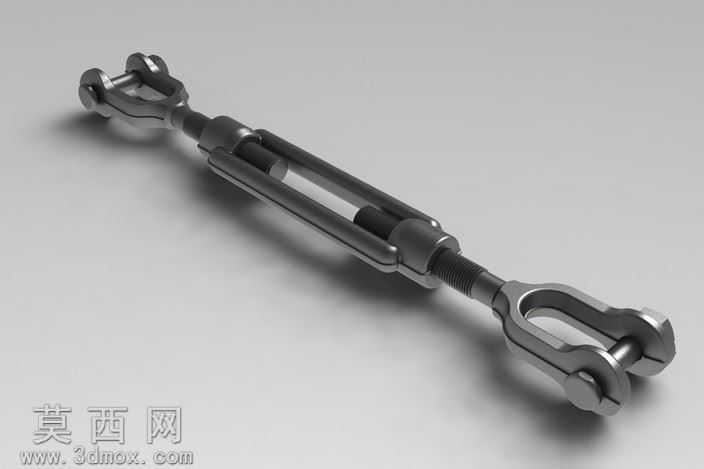

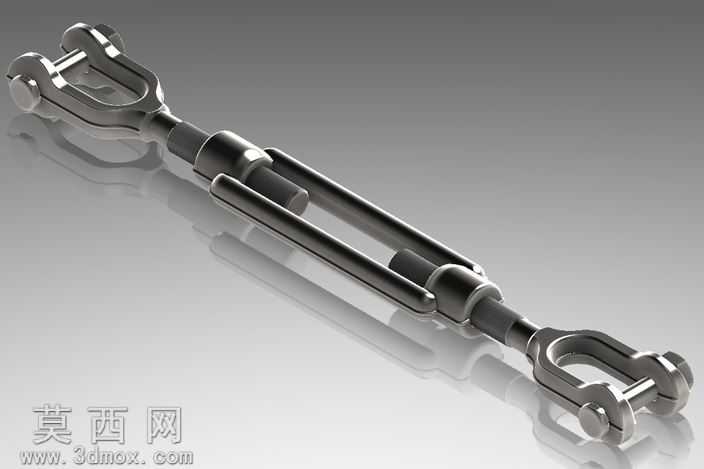

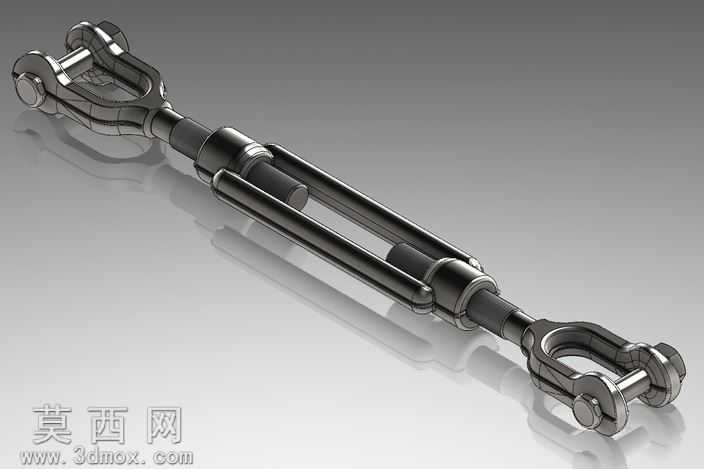

本作品为闭式叉型花篮螺栓拉紧索具的三维数字化模型，建模阶段采用SolidWorks软件完成全参数化特征构建，整体建模流程遵循机械零件设计的基准优先原则，首先以索具整体中心轴线为核心基准，依次搭建两端叉型接头、中部调节螺套、内部正反牙螺杆的特征层级，确保各部件同轴度公差符合五金索具的行业设计规范。建模过程中对叉型接头的铰接孔做了精确的同轴约束，对中部调节螺套的防滑滚花结构采用圆周阵列特征实现，还原了实物的防滑操作结构，正反牙螺杆的螺纹特征采用真实螺纹扫描切除构建，而非简化贴图处理，可直接用于后续的工程图导出、干涉检查与装配模拟。渲染阶段采用金属材质组进行材质赋予，两端叉头与调节螺套采用调质结构钢材质，调整材质粗糙度参数模拟锻压后经发黑处理的哑光金属质感，内部螺杆采用镀锌钢材质参数，呈现出略亮于螺套的金属光泽，铰接销轴采用不锈钢材质，区分不同零件的表面处理工艺差异。场景搭建采用柔和的三点布光方案，主光源从侧上方45度投射，打出零件的结构轮廓阴影，辅助光源补亮暗部避免结构细节丢失，背景采用中性浅灰色调，突出索具本身的金属质感与结构形态。结构设计上，该索具采用两端叉型铰接结构，可通过旋转中部螺套实现整体长度的无级调节，用于张紧钢索、拉杆、缆绳等构件，调节行程覆盖常规索具张紧的需求范围，各铰接位置预留了标准销轴的装配间隙，可模拟真实的转动自由度，正反牙螺纹的配合参数符合普通螺纹的国标公差要求，转动调节时无卡滞、无干涉，完整还原了花篮螺栓张紧调节的工作原理。设计过程中充分考虑了索具的受力特性，对叉头的受力截面、螺杆的螺纹小径做了等强度设计校核，确保模型结构符合实际五金索具的力学性能要求，整体模型无碎面、无破孔、无多余特征，装配层级清晰，可直接用于机械设计教学、索具选型展示、装配模拟演示等场景。
