轻量化钛合金锻造赛车连杆三维设计作品

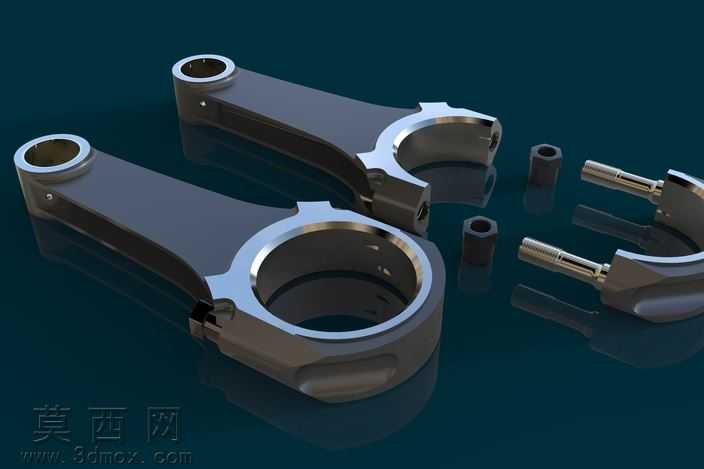

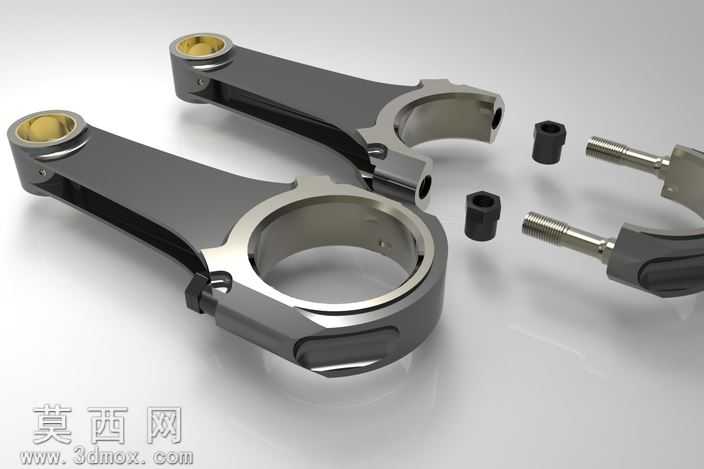

本作品为赛车动力系统核心传动构件的三维建模设计，整体围绕赛车高负荷、高转速工况下的性能需求开展设计，采用钛合金锻造工艺对应的结构逻辑完成全参数化建模。建模阶段首先基于发动机曲柄连杆机构的运动学参数确定连杆大小端的中心距、孔径基准，通过草绘绘制连杆杆身的工字型截面轮廓，该截面在保证结构强度的前提下最大化去除冗余材料，匹配轻量化设计目标；大端采用分体式斜切口结构，建模时精准绘制连杆盖与杆身的定位止口、螺栓孔位，保证装配后的同轴度与连接刚性，小端设计有衬套安装位，适配活塞销的转动配合需求。材质渲染阶段，主体连杆部分赋予锻造钛合金的金属材质，调整材质的粗糙度、金属度参数还原锻造表面的细腻哑光金属质感，对大小端的轴瓦配合面、螺栓连接面做差异化的材质处理，区分加工面与非加工面的视觉差异，配套的连杆螺栓、衬套、轴瓦等附属零件分别赋予对应合金钢材的材质属性，通过环境光遮蔽、反射效果的参数调试，让渲染图真实呈现零件的金属光泽与结构层次。结构设计上充分考虑赛车发动机的高爆发压力工况，对杆身与大小端的过渡区域做圆弧强化处理，避免应力集中，螺栓孔位周边做加厚凸台设计，保证螺纹连接的结构强度，整体模型的所有配合面、安装位均按照实际机加工与装配公差要求做参数约束，确保模型可直接用于后续的工程分析、工艺拆解与样件试制。设计过程中反复校核连杆的运动干涉情况，模拟曲轴转动、活塞往复过程中连杆的运动轨迹，确保在全行程范围内无结构干涉，同时对零件的分模面、锻造拔模角度做合理设置，匹配钛合金锻造的生产工艺要求，让三维模型不仅具备视觉展示效果，更具备实际工程应用的参考价值。
