带灯船型翘板电源开关三维设计作品

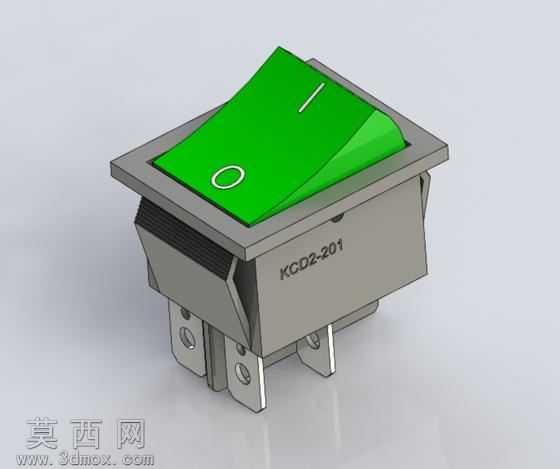

本作品为带指示灯的船型翘板电源开关三维建模成果，建模过程依托参数化三维设计逻辑完成，首先对实物开关进行尺寸测绘与结构拆解，将整体拆分为翘板按键、基座外壳、接线插脚、内置指示灯模块四个核心组成部分，逐一确定各部件的配合公差与装配关系。建模阶段优先绘制二维轮廓草图，对翘板按键的弧形曲面采用放样与曲面填充结合的方式构建，还原绿色按键表面的开合标识细节，即代表接通的一字标识与代表断开的环形标识，同时还原按键表面的倾斜翘板角度，保证按压行程的结构合理性。基座外壳部分采用抽壳命令构建内部容纳腔体，侧面精准复刻型号标识的字符凹凸细节，外壳边缘的卡扣安装结构、与面板配合的定位凸台均按照实物比例还原，保证安装结构的准确性。接线插脚部分采用拉伸与倒角命令构建，还原插脚表面的固定孔位与弯折角度，明确插脚与基座内部的嵌装固定结构，还原插脚的金属件厚度与安装定位尺寸。材质渲染阶段，为翘板按键赋予半透明绿色塑料材质，添加轻微的磨砂质感与透光属性，模拟带灯开关按键在指示灯点亮时的透光效果；基座外壳赋予深灰色阻燃工程塑料材质，添加细微的颗粒质感还原工业塑料的表面触感；接线插脚赋予镀镍金属材质，调整金属粗糙度与反射参数，还原金属插脚的哑光金属光泽。结构设计上还原了船型开关的翘板摆动结构，明确按键绕轴转动的开合行程，预留内部指示灯、导电触片的安装空间，各部件之间的装配间隙符合实际五金配件的生产公差要求，整体模型可直接用于电器产品的配套装配设计、产品展示渲染以及结构原理演示，完整复现了KCD2-201型号带灯船型开关的外观特征与结构细节，建模过程中对曲面过渡、棱角倒角均做了精细化处理，避免出现破面、曲面扭曲等问题，保证模型的几何完整性与工程实用性。
