NAMIT-10-2NF2电压互感器共振装置

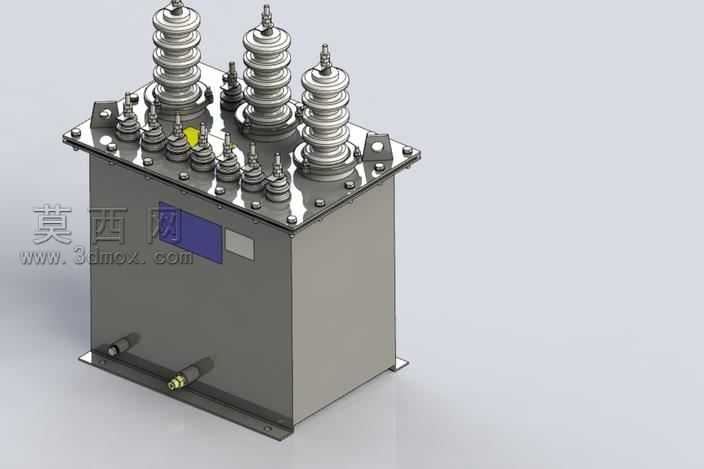

本作品为NAMIT-10-2NF2型电压互感器共振装置的三维建模成果，建模过程严格参照实物的工程尺寸与结构逻辑完成，整体还原度达到工业级应用标准。建模阶段首先梳理设备的层级结构，将整体拆分为箱体主体、顶部绝缘套管组、接线端子组件、底部安装固定结构、侧部接口组件五大模块，逐一进行特征绘制。箱体主体采用钣金焊接结构的建模逻辑，通过拉伸、抽壳、倒角等基础特征构建出长方体主腔体，同时还原箱体边缘的焊接翻边、底部的安装支脚、侧部的加强筋结构，对箱体表面的铭牌安装位、散热辅助结构也做了精细化的特征还原，保证箱体的结构强度表现与实物一致。顶部的绝缘套管组是建模的重点部分，针对多层伞裙结构的陶瓷绝缘件，采用旋转凸台的建模方式逐段绘制伞裙的轮廓曲线，保证每一层伞裙的倾斜角度、间距都符合高压绝缘件的设计规范，同时还原套管顶部的金属接线端头、底部与箱体连接的密封法兰结构，不同套管的高度、直径差异也严格按照实物比例设置，还原三相接线的排布逻辑。接线端子组件区分了高压端子与低压端子的结构差异，对金属端子的螺纹结构、压紧垫片、防松结构都做了细节建模，还原端子与套管、箱体的连接配合关系。材质渲染阶段针对不同部件的物理属性做了精准的材质匹配：箱体主体采用哑光灰色金属漆材质，还原金属焊接箱体的表面质感，添加细微的颗粒纹理模拟实际生产中的喷砂处理效果；绝缘套管采用高光泽白瓷材质，添加轻微的半透明属性与表面反光效果，还原陶瓷绝缘件的温润质感；金属接线端子、法兰、固定螺栓采用镀锌金属材质，还原金属件的冷调光泽与细微的加工纹理；底部的放油阀、接地端子采用黄铜材质，区分不同金属部件的色泽差异。场景渲染采用柔和的工业展示布光，主光源从侧上方照射，突出套管的层叠结构与箱体的立体感，辅助光源补全暗部细节，避免结构阴影过深遮挡细节，背景采用浅灰色中性背景，让设备主体的结构特征更加突出。整体建模过程兼顾了外观还原与结构合理性，所有部件的装配关系都符合电力设备的实际装配逻辑，可用于电力设备的教学演示、产品展示、结构校核等场景，能够直观展现油浸式电压互感器共振装置的整体形态与结构组成。
