ASVN-80A型电动离心泵三维结构设计

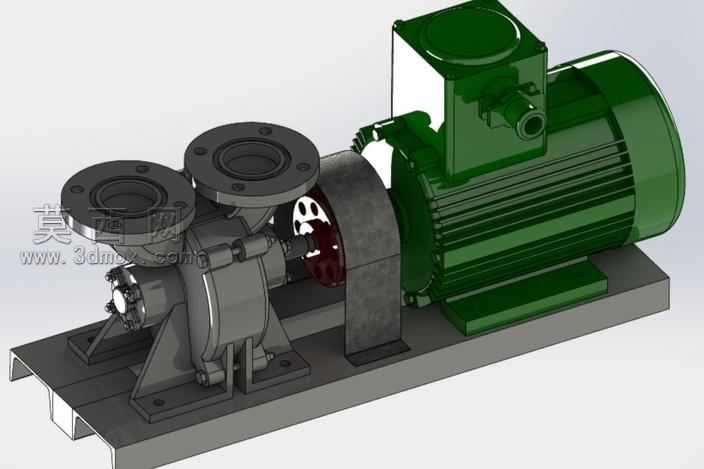

本模型为ASVN-80A型电动离心泵完整三维结构，建模过程严格遵循工业泵设计规范，先以基准轴、基准面搭建整体装配骨架，自下而上完成各零部件的参数化建模。首先构建泵体部分，针对双法兰进出口结构，通过旋转凸台生成泵腔流道主体，再以拉伸切除完成法兰螺栓孔、密封槽的细节刻画，泵体壁厚、流道过渡圆弧均按照水力设计标准设置，保证流体输送的流畅性，叶轮部分通过阵列叶片特征完成建模，叶片曲面采用放样命令生成，精准还原闭式叶轮的扭曲形态，保证水力性能的设计合理性。动力端为配套三相异步电动机，建模时还原了电机机座的散热筋结构、接线盒的安装接口、端盖的轴承位结构，电机外壳的散热筋通过线性阵列特征快速生成，同时保留了接线盒的进线口、接地端子等细节结构。泵与电机的连接部分采用联轴器直联结构，分别构建了联轴器的两半结构、缓冲垫、连接螺栓，同时还原了共用底座的焊接结构，底座上的安装孔、加强筋、地脚板均按照实际安装尺寸建模，保证整体装配的同轴度要求。材质渲染阶段，泵体部分赋予铸铁哑光金属材质，表面添加细微的铸造纹理提升真实感，电机部分赋予深绿色工业烤漆材质，调整反光度模拟漆面的柔和光泽，底座赋予碳钢氧化发黑材质，联轴器部分赋予不锈钢亮面材质，通过不同材质的区分清晰展现各部件的功能分区。装配过程中严格按照实际装配顺序添加配合约束，叶轮与泵轴的同轴度配合、轴承与端盖的过渡配合、电机与泵体的对中约束均完整设置，可通过爆炸视图清晰展示各零部件的装配关系，模型可用于泵类产品的结构展示、装配教学、安装模拟等场景，整体结构完整无缺失，细节还原度高，符合工业级三维建模的精度要求。
