桌面级小型DIY数控铣床结构设计

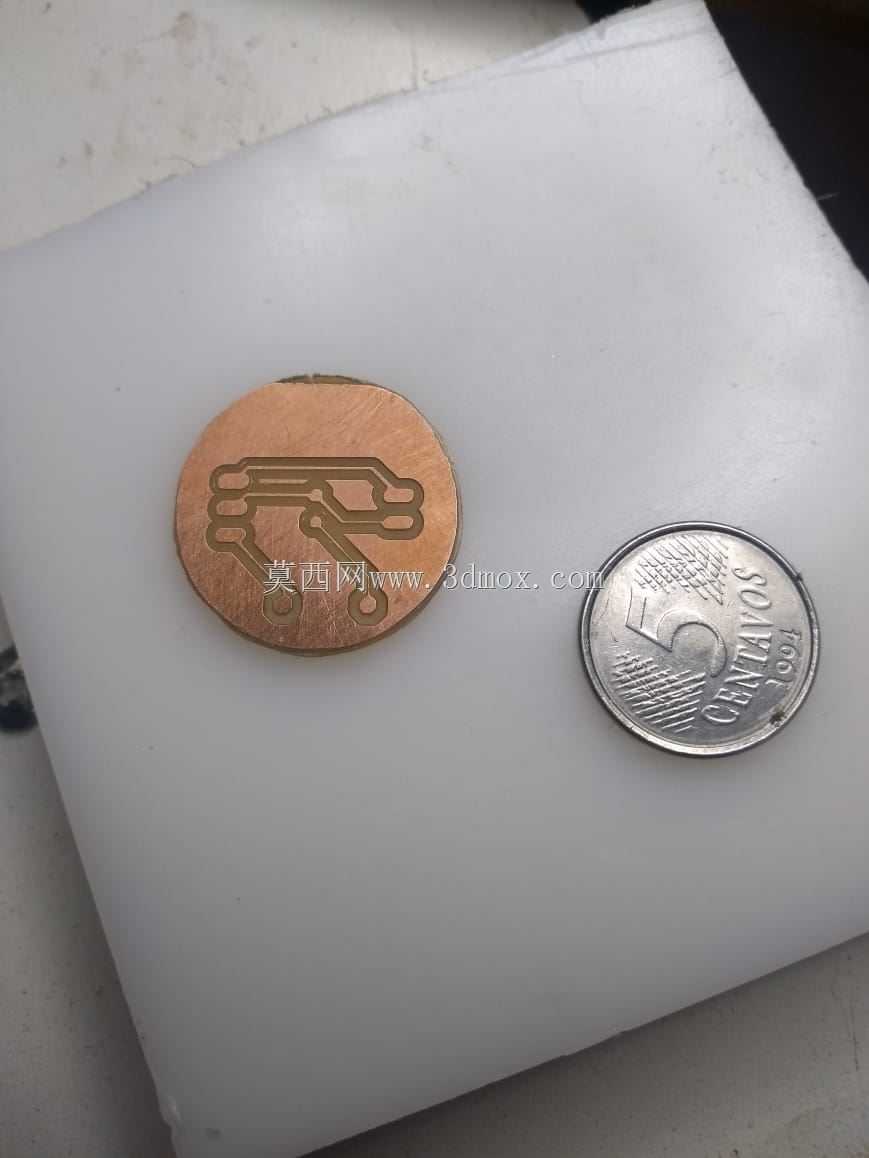

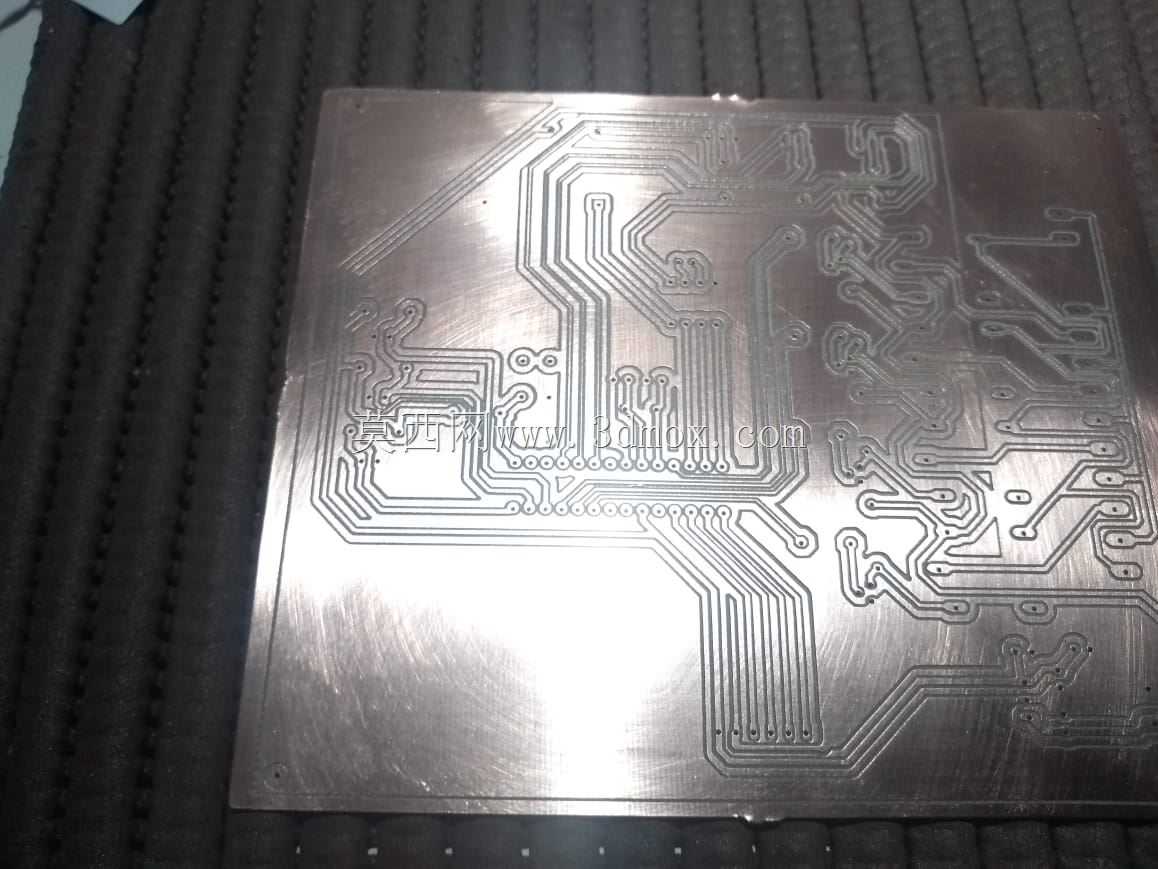

这款桌面级小型数控铣床，主要面向个人创客、小型工坊、教学实训场景设计，可满足小尺寸工件的铣削、钻孔、浅雕等加工需求，适合加工软金属、工程塑料、木材、亚克力等常见加工材料，能够覆盖手板制作、创意零件加工、教学演示、小型非标零件打样等多种实际使用场景，相较于工业级大型数控铣床，它占用空间极小，可直接放置在常规工作台面上使用，对安装场地的承重、空间要求极低，无需专门的设备基础即可完成部署。

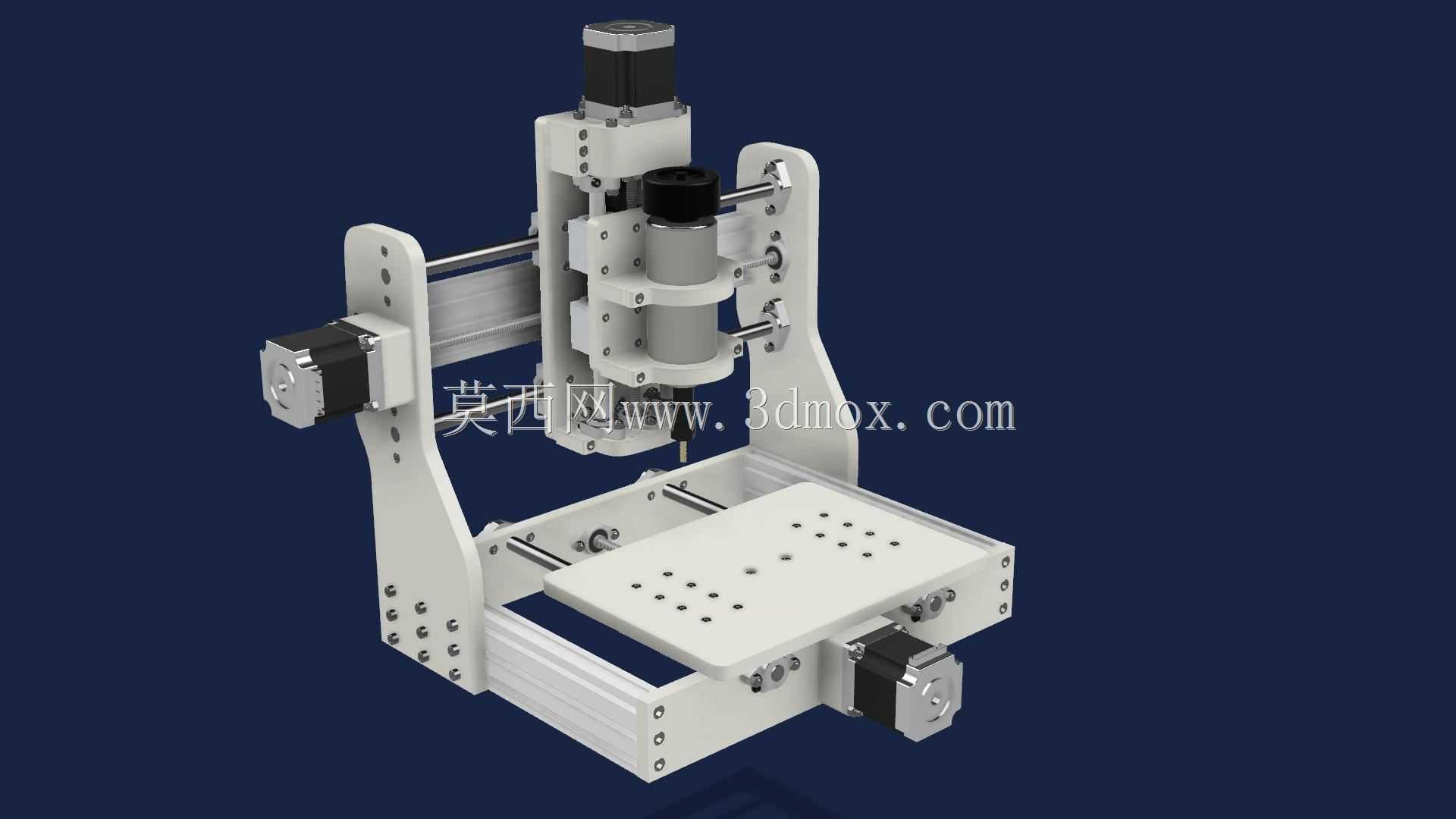

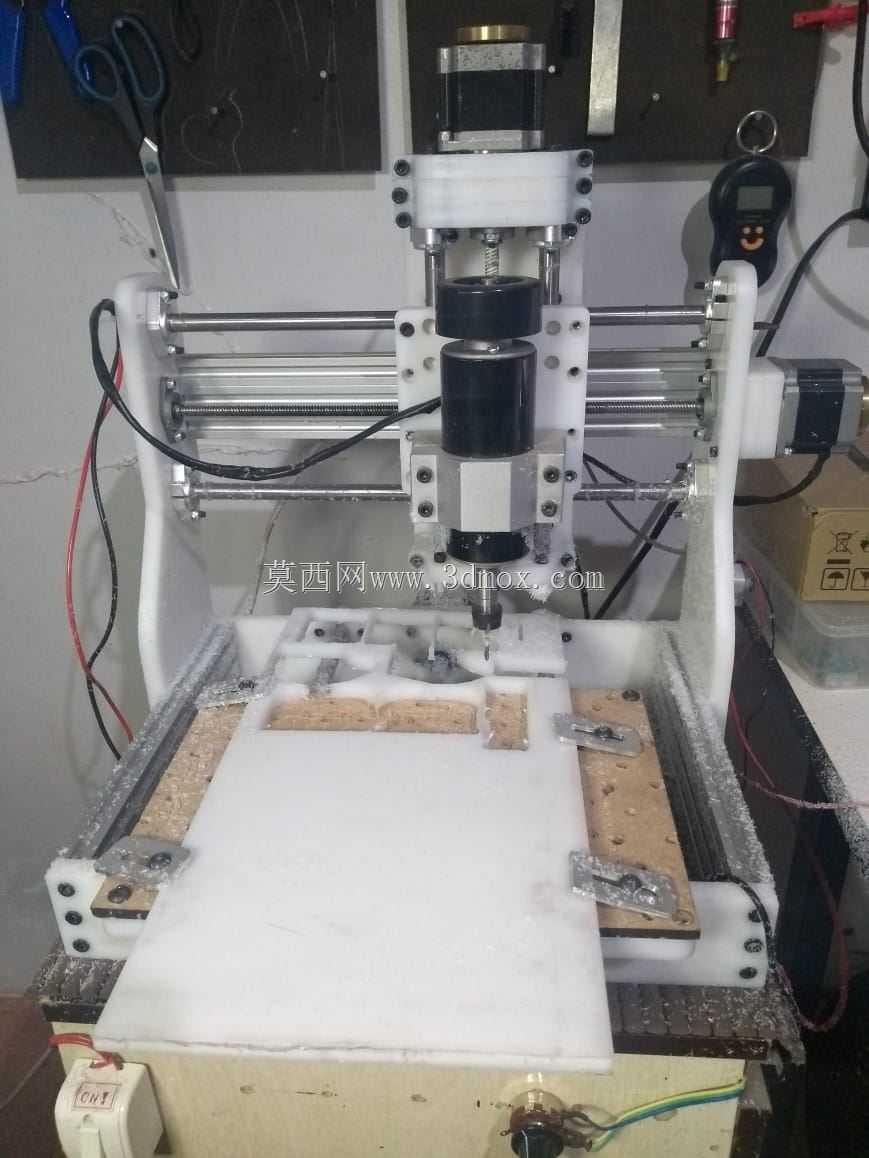

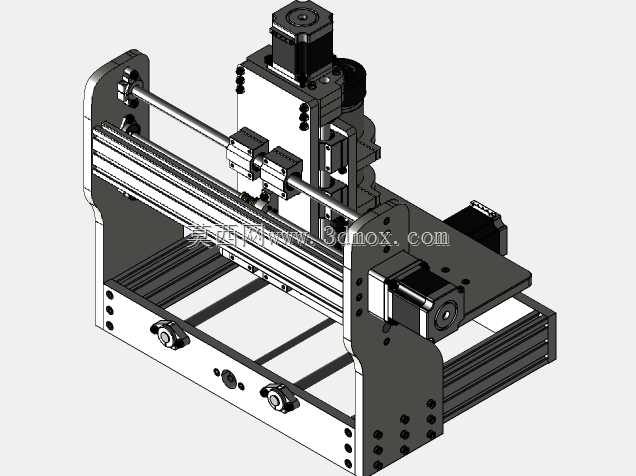

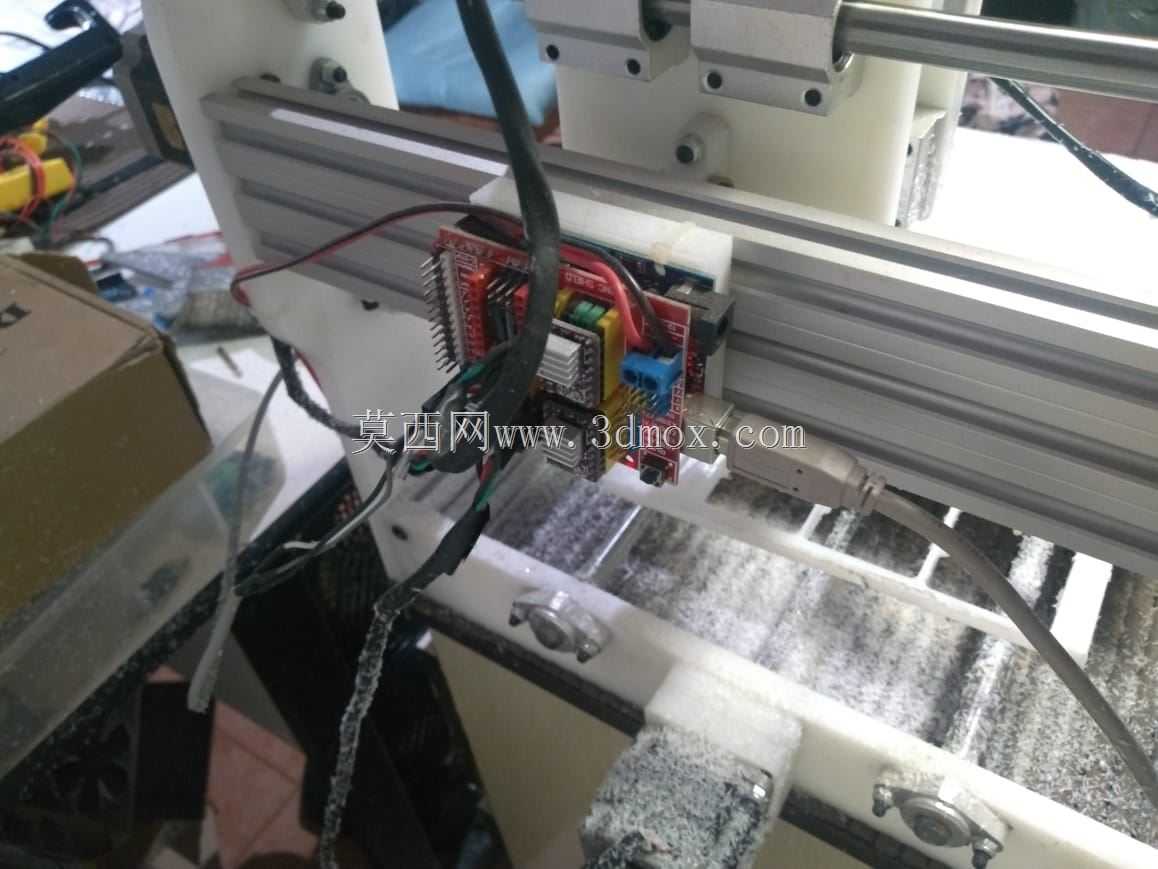

设备整体采用立式龙门式结构布局，运动轴采用十字滑台搭配Z轴主轴挂板的经典构型，X轴负责工作台的前后进给，Y轴负责龙门横梁的左右进给，Z轴负责主轴组件的上下进给，三个运动轴均采用线性光轴作为导向支撑，搭配梯形丝杠实现进给传动，传动结构简单可靠，装配调试难度低，日常维护保养十分便捷。框架主体采用铝型材搭配板材拼接的结构，在保证整体结构刚性满足小型加工需求的前提下，大幅降低了整体自重，同时方便用户根据自身需求进行改装拓展。

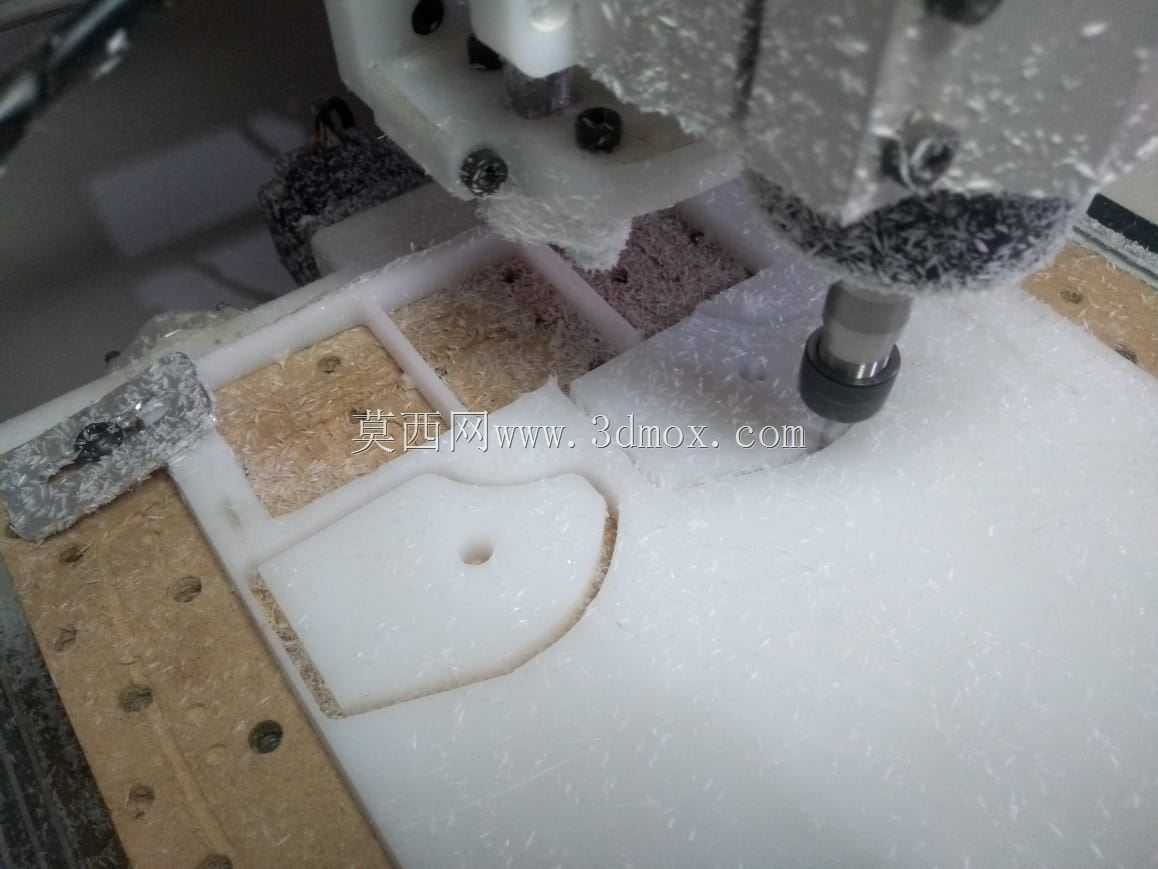

主轴部分采用高速电主轴搭配专用夹具，可装夹常规直径的铣刀、钻头等加工刀具，主轴转速可根据加工材料特性进行适配调整，三个进给轴均配备独立的驱动单元，可实现三轴联动控制，能够完成平面轮廓、简单曲面、点位钻孔等多种加工轨迹的走刀动作。工作台面采用带阵列安装孔的平板设计，可搭配通用夹具快速装夹不同外形的待加工工件，安装孔位的间距经过统一规划，可兼容常见的小型工件压块、台钳等装夹配件，无需额外定制专用夹具即可完成多数工件的装夹固定。

设计过程中充分考虑了DIY用户的装配可行性，所有零部件均采用市面上容易采购的标准件与通用加工件，没有特殊定制的异形非标零件，用户可根据设计图纸自行采购零件完成整机组装，也可根据自身的加工需求对行程、主轴功率、驱动参数进行针对性调整。设备的整体外轮廓尺寸紧凑，安装边界可适配常规的桌面操作空间，操作区域高度符合人体工学设计，操作人员站在设备前方即可完成工件装夹、对刀操作、加工监控等全流程操作，设备的运动部件均设置在框架内侧，可有效避免加工过程中运动部件剐蹭操作人员，兼顾了小型设备的使用安全性。

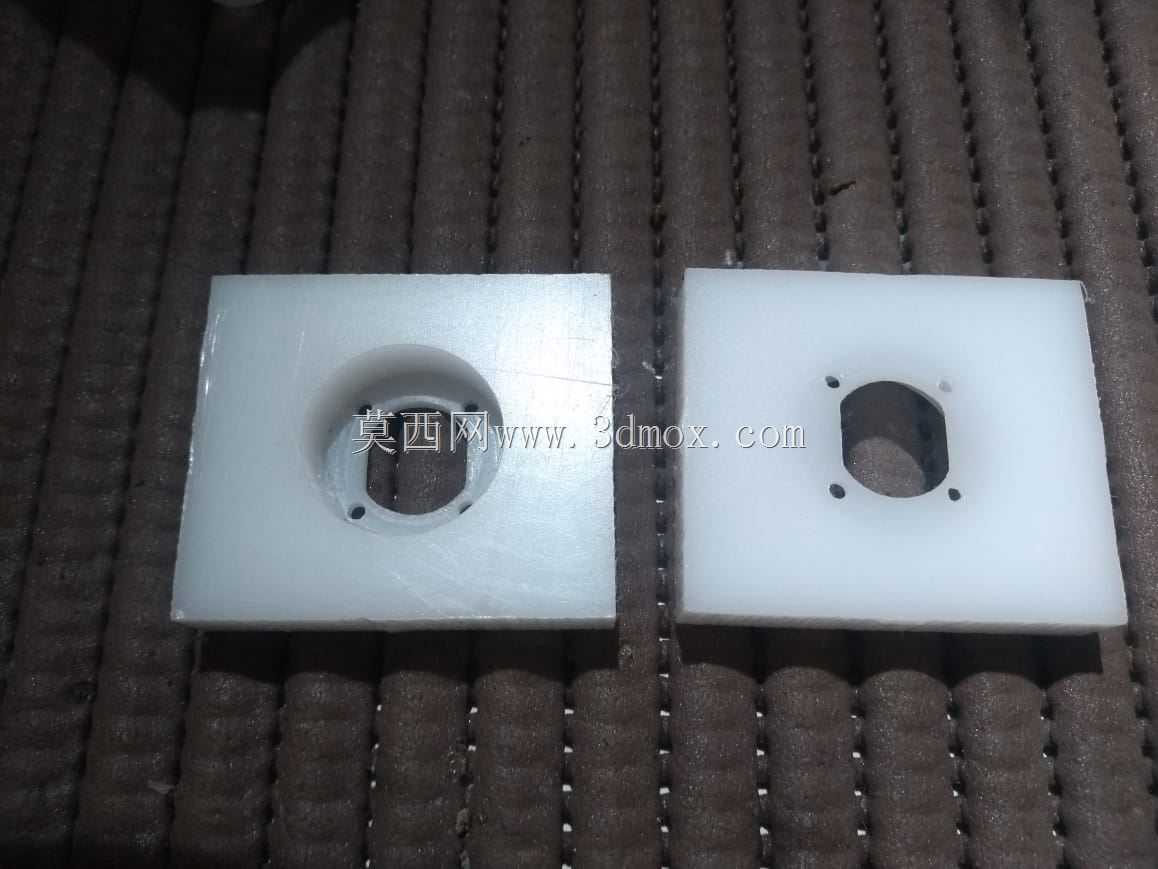

在结构刚性设计上，通过对龙门立柱、滑台安装板的厚度与连接方式进行优化，在控制整体重量的同时，可承受小型铣削加工产生的切削力，减少加工过程中的振动，保证加工表面的光洁度与尺寸精度，导向轴的支撑座采用对称布置的方式，保证运动过程中滑台运行平稳无卡滞，丝杠与驱动单元的连接采用同轴度适配设计，可有效降低传动过程中的磨损，延长设备的使用寿命。
