TPA3110双声道30W功率音频放大板

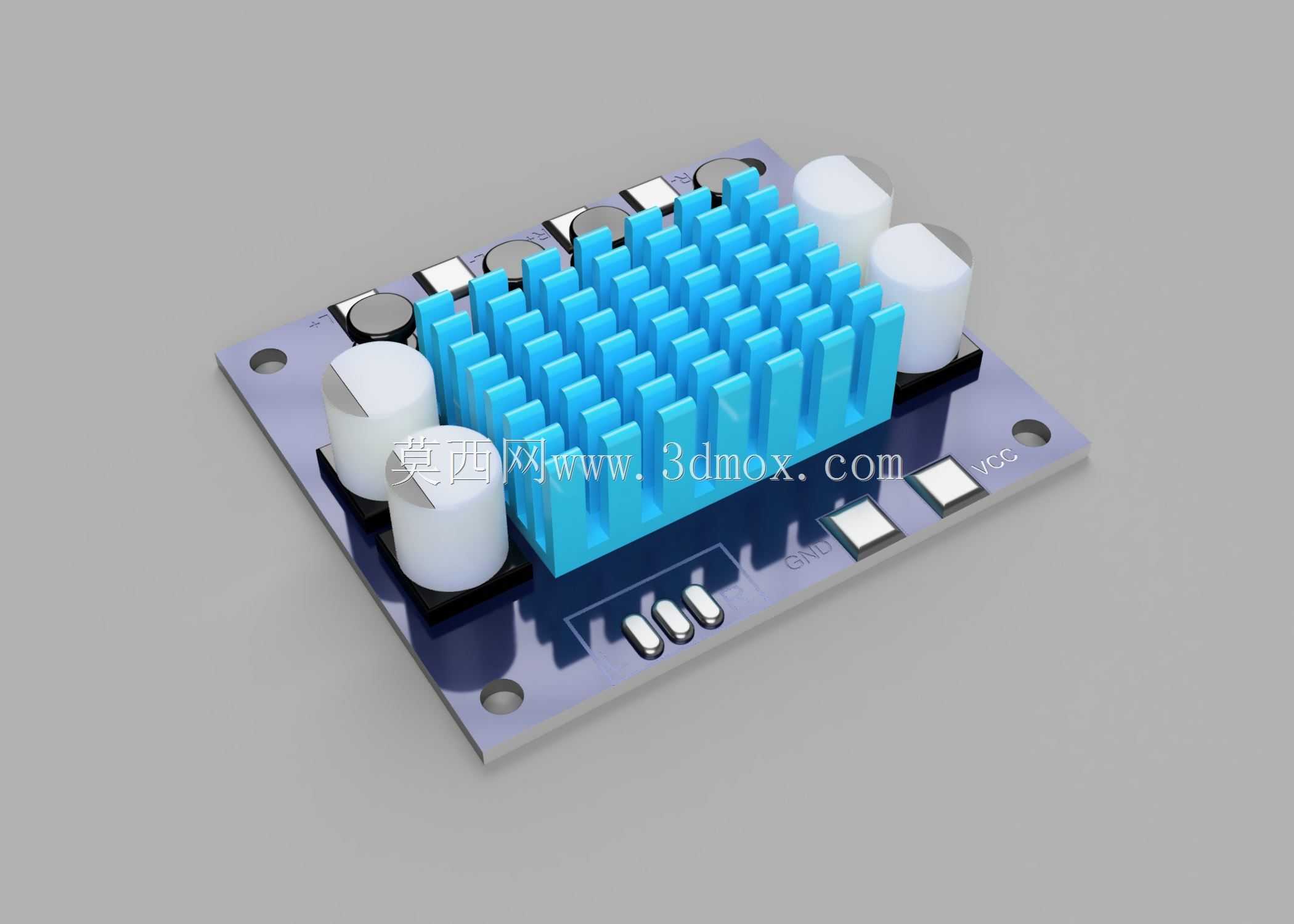

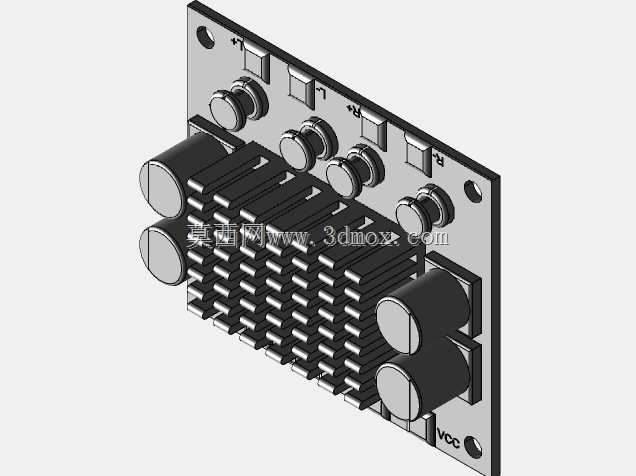

　　在桌面音响改装、小型有源音箱开发、车载音频升级、工业设备语音播报模块搭建这类场景里，音频放大单元的选型往往直接决定整套音频系统的输出表现，TPA3110方案的双声道放大板，是目前小功率音频放大场景里应用非常广泛的一类硬件。从结构设计角度看，这块放大板采用单面板布局，核心功放芯片上方覆盖了一体式蓝色铝制散热鳍片，鳍片采用等距直齿结构，齿高与齿间距经过匹配，在自然对流条件下就能满足双声道满功率输出时的散热需求，不需要额外加装风扇，避免了风扇运转带来的底噪干扰，这一点对音频类设备来说尤为重要。板载的电解电容采用立式排布，分别布置在散热片两侧的电源输入与信号输出路径上，容值选型匹配芯片的电源纹波抑制需求，能够有效滤除电源端的杂波干扰，

　　减少输出音频的电流声。接线端口采用贴片式接线端子，分别布置在板边对应位置，电源输入、左右声道信号输入、扬声器输出的端口标识清晰，现场接线时不需要额外对照原理图就能完成接线，降低了装配出错的概率。安装孔位采用对角布置的沉头孔设计，孔径匹配M3规格的固定螺丝，安装时可以直接通过铜柱固定在设备壳体内部，孔位到板边的距离预留了足够的绝缘间隙，即使直接固定在金属壳体上，也不会出现电路短路的风险。从功能特性上看，这块放大板支持双声道30W的连续功率输出，适配4-8欧姆阻抗的扬声器，频率响应覆盖人耳可闻的全音频区间，失真度控制在较低水平，能够满足日常语音播报、背景音乐播放的需求。芯片本身具备过流、过热、短路保护功能，当输出端出现接线短路、

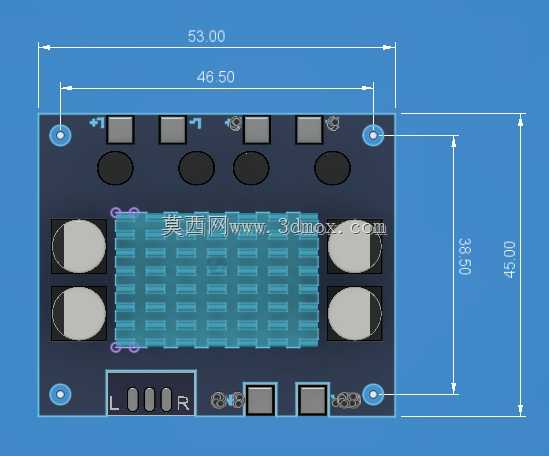

　　负载阻抗过低的情况时，芯片会自动切断输出，避免核心器件烧毁，提升了模块在复杂工业场景下的运行可靠性。设计过程中，信号输入路径做了最短走线处理，减少了信号传输过程中的干扰耦合，电源回路的走线宽度满足满负载时的载流需求，避免大电流输出时线路压降过大导致的输出功率不足。板上预留的贴片元件位置，可根据实际应用需求调整反馈电阻参数，灵活改变放大倍数，适配不同输入灵敏度的前端音源设备。尺寸方面，整块板的长宽尺寸控制得非常紧凑，能够嵌入到狭小的设备腔体内部，散热片的最高高度低于常见小型音箱的内部净空，不会出现安装时顶到外壳或者扬声器磁钢的问题。手动测量的尺寸公差控制在±0.5毫米范围内，在做结构装配设计时，预留这个公差余量就能保证安装顺利，

　　不需要额外做适配调整。在实际设备集成过程中，这类模块化的放大板不需要工程师再从头绘制功放电路、设计散热结构，直接按照板的安装尺寸预留固定位、对接接线端口就能完成音频部分的设计，能够大幅缩短产品的开发周期，同时成熟的方案也减少了后期电路调试的工作量，不管是DIY改装场景还是小批量设备生产，都有很高的实用价值。日常使用中，只需要匹配对应电压的直流电源，接入音源与扬声器就能正常工作，外围不需要额外添加复杂的辅助电路，使用门槛很低。
