22mm直流行星减速电机结构设计

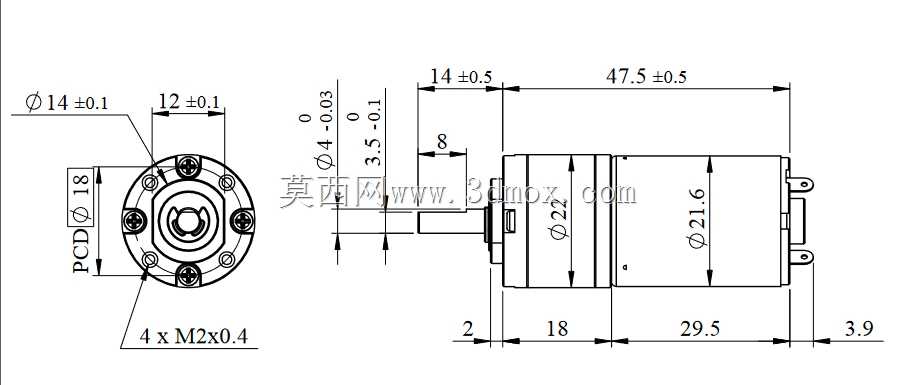

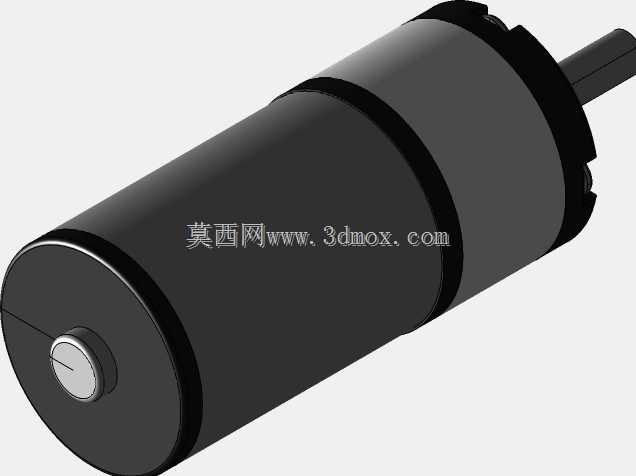

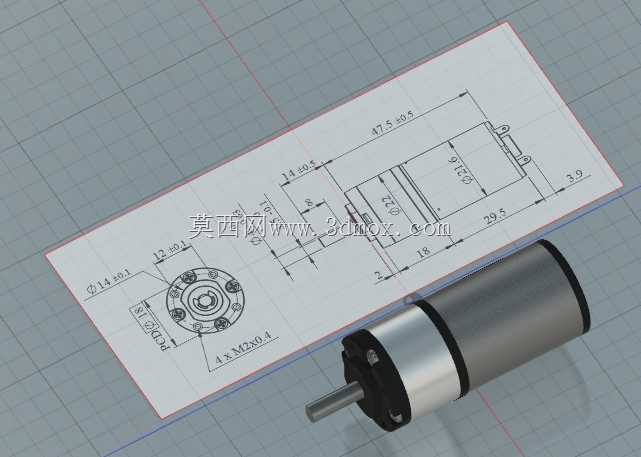

　　这款22mm直径的直流行星减速电机，常被应用在小型格斗机器人、桌面级自动化执行机构、智能小型传动装置这类对安装空间有严格限制的场景中，作为核心动力输出部件使用。从结构设计来看，电机本体搭配集成式行星减速箱的布局，能在有限的外径尺寸内实现较高的减速比，输出适配小型设备需求的低转速大扭矩，匹配格斗机器人这类需要瞬时输出力矩对抗负载的使用需求，也能满足小型传动装置对动力输出稳定性的要求。设计过程中优先考虑了安装边界的适配性，从标注的尺寸参数来看，电机主体外径严格控制在22mm，输出轴端的安装孔位采用4个M2螺丝孔沿圆周均匀分布的布局，安装节圆直径18mm，能直接适配多数22mm级别安装位的设备支架，不需要额外设计转接结构，

　　降低整机结构的设计复杂度。输出轴采用单出轴设计，轴径与伸出长度匹配常规小型联轴器、传动齿轮的安装尺寸，能直接对接负载端的传动结构，减少传动链路的冗余零件。减速箱与电机本体采用同轴直连的结构，整体外形为圆柱状，总长度控制在紧凑范围内，能嵌入狭小的设备腔体内部，不会额外占用过多的横向安装空间。从功能特性上，行星减速结构的传动效率较高，回程间隙小，在小型设备做精准动作控制时，能减少动力传输的滞后量，保证动作响应的一致性；金属材质的减速齿轮组能承受短时的冲击负载，适配格斗机器人对抗过程中出现的瞬时载荷波动，避免齿轮崩齿导致的动力失效。设计时还考虑了出线端的布局，尾部出线位置预留了足够的走线空间，不会和设备尾部的结构件产生干涉，

　　安装时可以直接沿电机轴向布置线缆，简化走线布局。在做整机结构适配时，只需要按照标注的外形尺寸预留圆柱形安装腔体，对应四个安装孔位设计螺柱或者通孔，就能完成电机的固定，不需要额外做复杂的定位结构，降低结构设计的工作量。这类小型减速电机的选型过程中，外径尺寸是核心约束条件，22mm的外径刚好适配多数小型桌面设备、微型机器人的动力舱尺寸，搭配780转每分钟的输出转速，能直接驱动行走轮、小型执行摆臂这类负载，不需要额外增加外置减速结构，有效压缩整机的体积与重量。
