带长摆杆小型微动开关结构设计

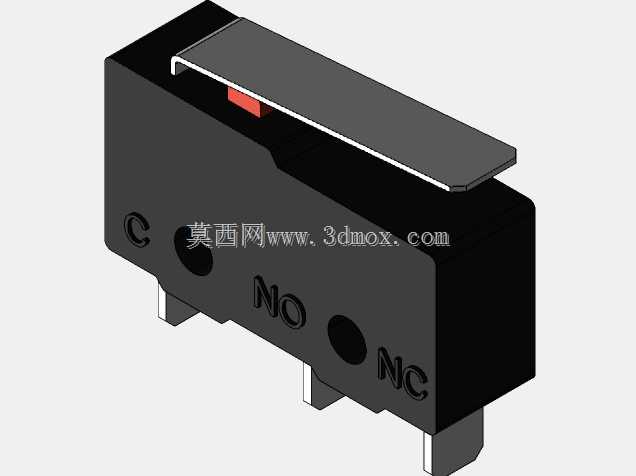

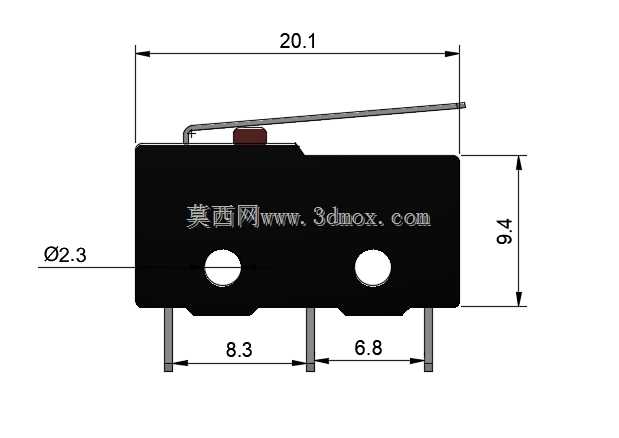

　　在自动化生产线的工位到位检测、小型家电的功能触发、工业设备的行程限位场景里，这类带长摆杆的微动开关是极为常用的低压检测元件，它依靠外部机械力触发内部触点通断，能在极小的行程范围内完成电路切换，响应速度快，触发力度稳定，适合需要频繁通断、精准位置反馈的工况。从结构设计来看，这款微动开关采用黑色绝缘壳体作为主体承载结构，壳体上预留两个圆形安装孔，安装孔直径为2.3mm，两个安装孔的中心距分别为8.3mm与6.8mm，安装时可通过M2规格的螺丝将开关固定在设备安装板上，安装孔的位置公差控制在±0.1mm范围内，能保证批量安装时的定位一致性，避免因安装偏差导致摆杆触发位置偏移。开关整体宽度为20.1mm，主体高度为9.4mm，

　　属于小型化的微动开关规格，不会占用过多设备内部安装空间，适合紧凑型设备的内部布局。伸出的长摆杆是触发执行部件，摆杆长度覆盖开关整体宽度，当外部运动部件触碰摆杆端部时，摆杆会绕根部转轴转动，按压开关顶部的红色触发按钮，带动内部的弹片结构快速动作，实现常开、常闭触点的切换，16mm的摆杆有效触发长度能放大外部部件的位移量，即使外部部件的运动行程较小，也能通过摆杆的杠杆效应可靠触发开关，降低对外部驱动部件的行程要求。开关的电气参数为5A 240V，能满足常规低压控制回路的载流需求，可直接驱动小型继电器、指示灯等负载，也可接入PLC的数字量输入模块作为位置反馈信号使用。在实际选型应用时，需要注意安装面的平面度，若安装面存在凸起或倾斜，

　　会导致开关壳体受力变形，影响内部弹片的动作行程，甚至造成触点接触不良；摆杆的触发方向需要与外部运动部件的运动方向匹配，避免侧向力作用在摆杆上导致摆杆变形或转轴磨损，长期侧向受力会大幅缩短开关的使用寿命。设计三维模型时，需要重点还原安装孔的相对位置、摆杆的转动行程范围、壳体的外形边界，这些尺寸直接决定了开关能否顺利装入设备安装位，以及触发动作是否可靠；模型中需要体现摆杆的活动自由度，在装配验证时可以模拟摆杆的按压动作，检查外部部件运动过程中是否会与开关本体发生干涉，触发位置是否符合设计预期。这类微动开关的内部采用速动弹片结构，触发时触点的通断速度与外部按压速度无关，能有效减少触点拉弧现象，提升触点的使用寿命，

　　适合在频繁触发的工况下使用，比如自动化设备的原点复位检测、安全门的闭合检测、小型机具的行程限位等场景，相比光电式接近开关，它不需要供电就能实现触点通断，抗干扰能力更强，不会受粉尘、油污等环境因素影响检测可靠性，在工况相对恶劣的工业现场有着不可替代的应用优势。在进行设备结构设计时，需要预留足够的摆杆活动空间，避免摆杆运动过程中与周边线缆、结构件发生剐蹭，同时要考虑触发时的超程余量，一般预留0.5-1mm的超程距离，既能保证开关可靠触发，又不会因按压过量损坏内部弹片结构。
