立式蒸汽管式锅炉三维结构设计

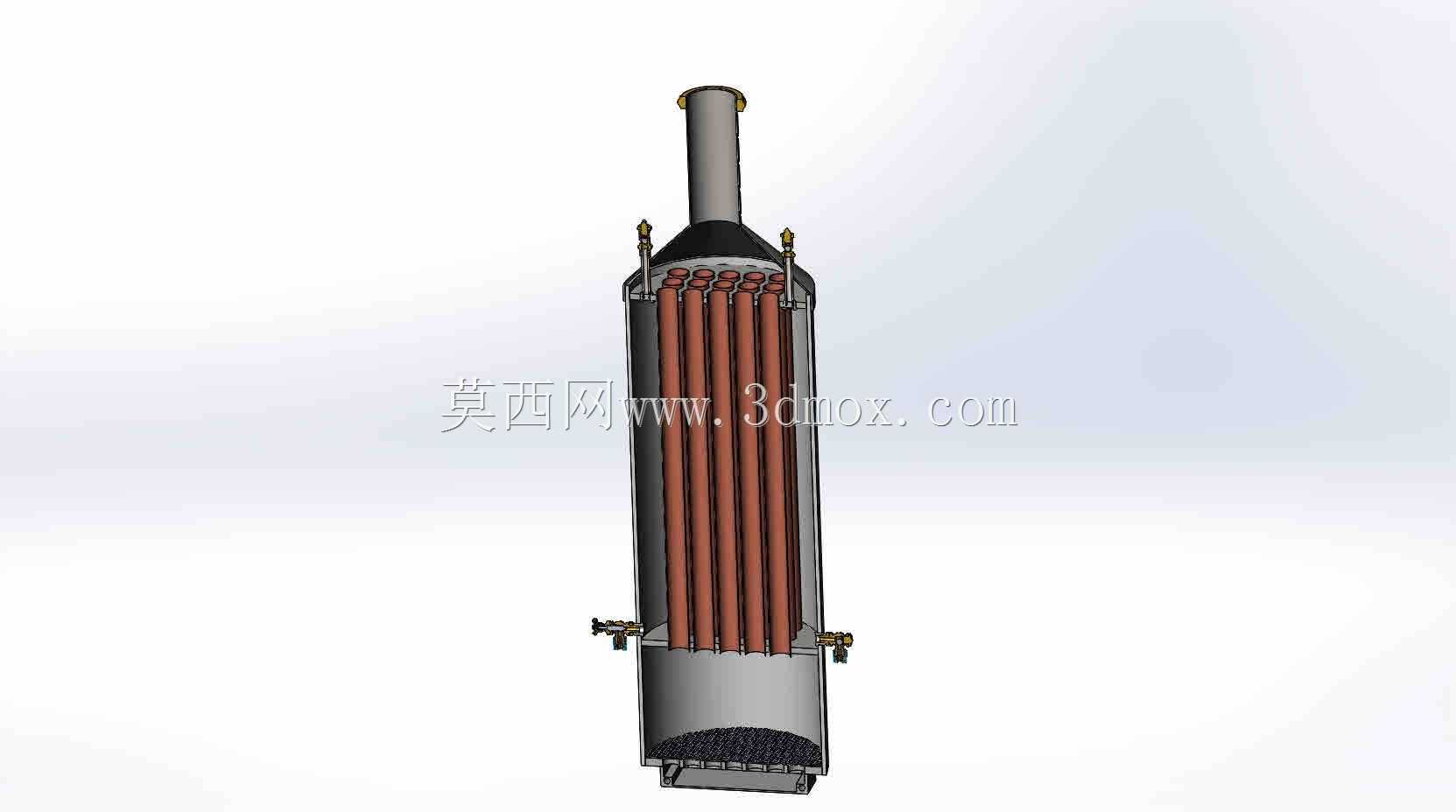

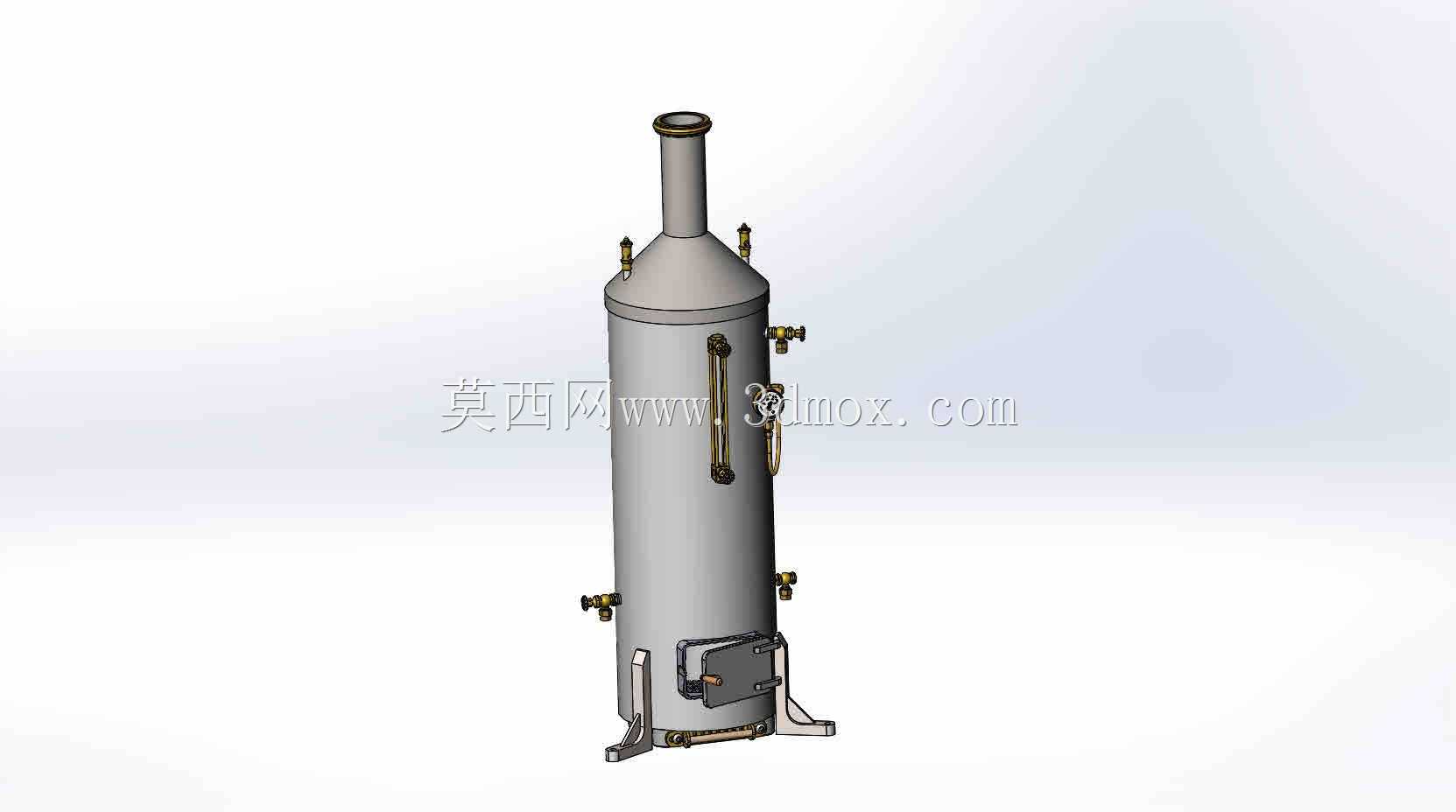

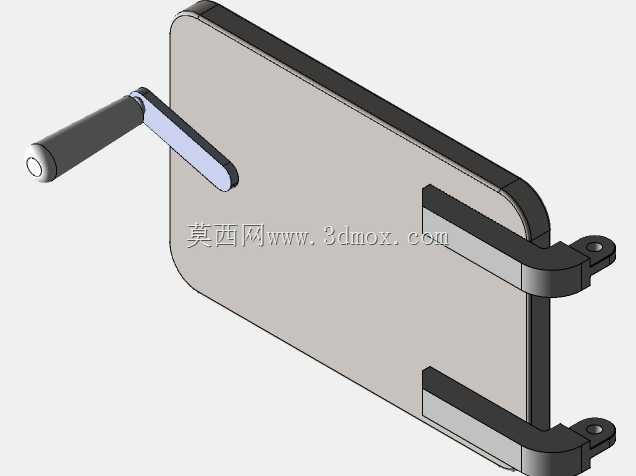

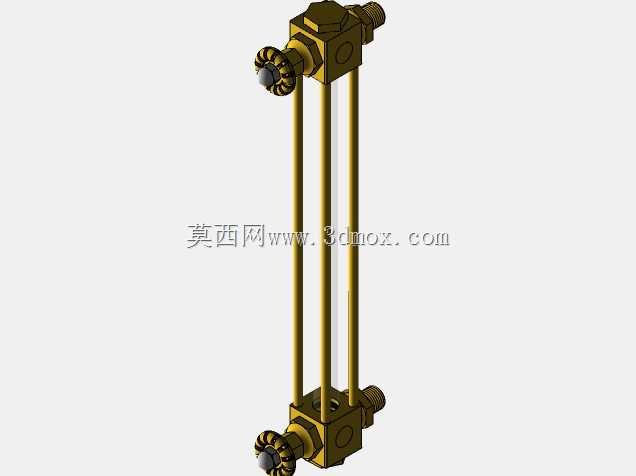

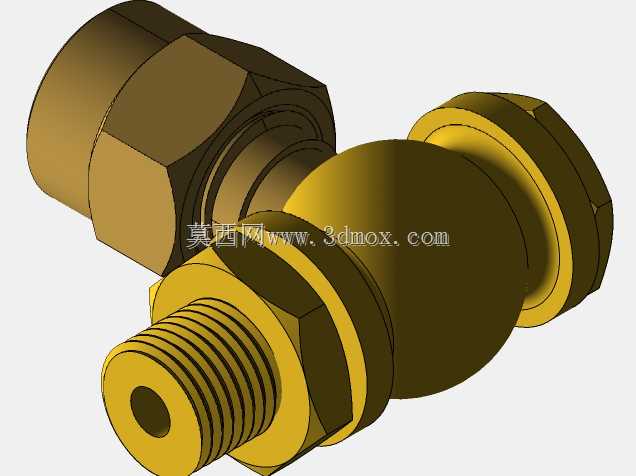

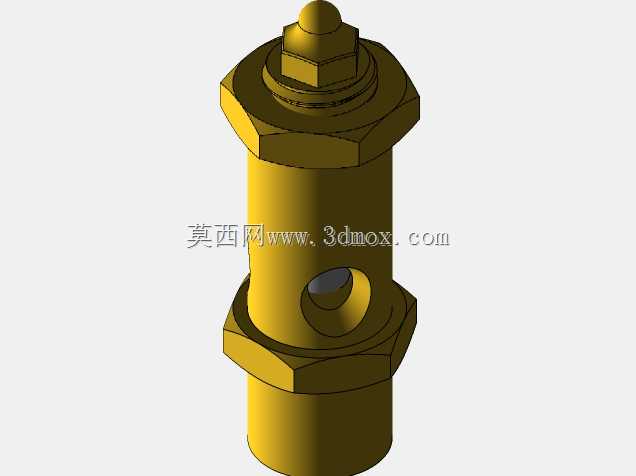

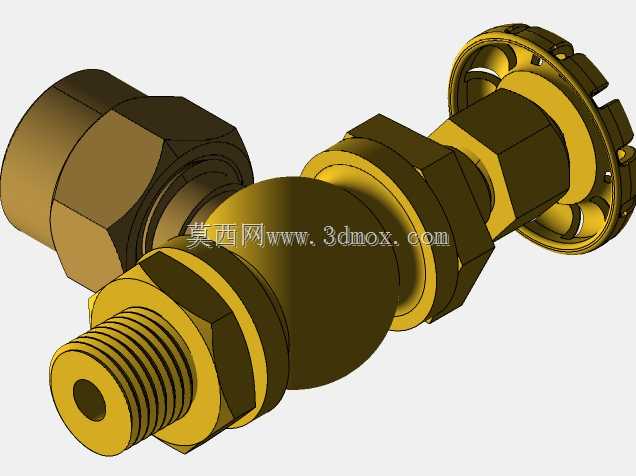

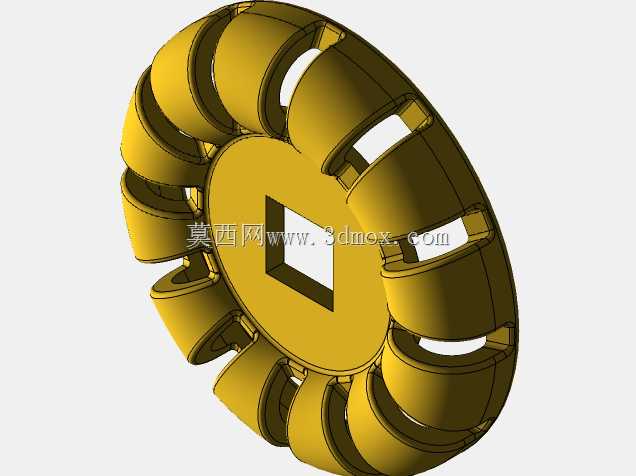

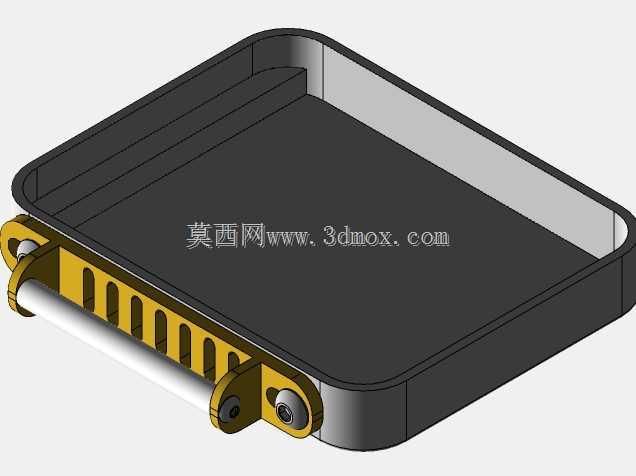

这款立式管式蒸汽锅炉，主要面向小型加工生产、商用供热、实验配套等需要稳定低压蒸汽供给的场景，可用于食品蒸煮、小型化工反应供热、衣物熨烫供给、建材养护等多种需要饱和蒸汽的作业环节，相较于卧式锅炉，它的占地面积更小，对安装场地的长宽尺寸要求更低，更适合空间局促的中小型作业场所布设。设备整体采用立式圆柱罐体结构，顶部收窄设置排烟烟囱，可直接对接室外排烟管道，无需额外复杂的烟道转向结构；罐体下部设置三个带支撑脚的安装支座，安装时可直接固定在硬化水平地面上，支座预留的螺栓孔可适配常规膨胀螺栓固定，安装边界仅需在罐体周边预留30厘米以上的操作检修空间即可，无需额外搭建大型设备基础。功能设计上，罐体下部设置炉门结构，可投放固体燃料，也可根据需求改造适配燃气、燃油燃烧器接口；罐体侧面分布多个阀门接口，分别承担进水、水位监测、蒸汽输出、排污、压力检测的功能，侧面设置的液位观测装置可直观判断罐内水位高度，避免干烧风险；顶部烟囱周边设置的排气阀可在启炉时排出罐内冷空气，保障蒸汽输出纯度。设计思路上，采用管式换热结构，高温烟气在管程流动，水在壳程被加热，换热效率高于传统直烧式锅壳结构，立式布局让烟气自然向上流动，可借助烟囱抽力完成自然通风，无需额外配置引风机即可满足小型工况下的燃烧供氧需求，降低了设备配套成本与运行能耗。罐体的承压结构做了圆弧过渡设计，顶部锥形封头可分散承压应力，降低应力集中带来的结构疲劳风险，下部炉腔与水套之间做了隔热层设计，减少罐体表面的散热损失，同时避免操作人员误触烫伤。所有外接接口都采用标准管螺纹设计，可直接对接市面上常规的水暖、蒸汽管路配件，后期维护更换配件十分便捷，底部的排污阀设置在罐体最低位置，可在停炉时完全排出罐内水垢与残留污水，延长设备整体使用寿命。
