十字槽盘头自攻螺钉三维建模作品

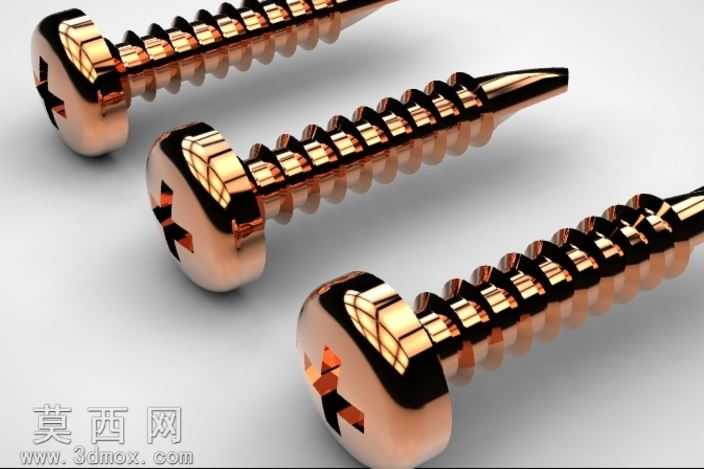

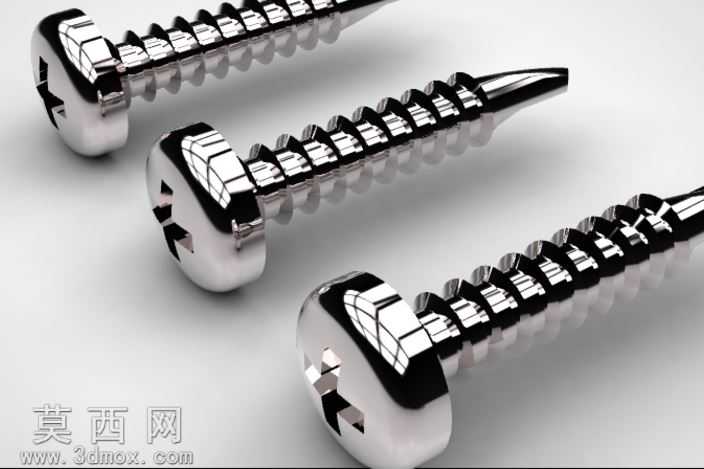

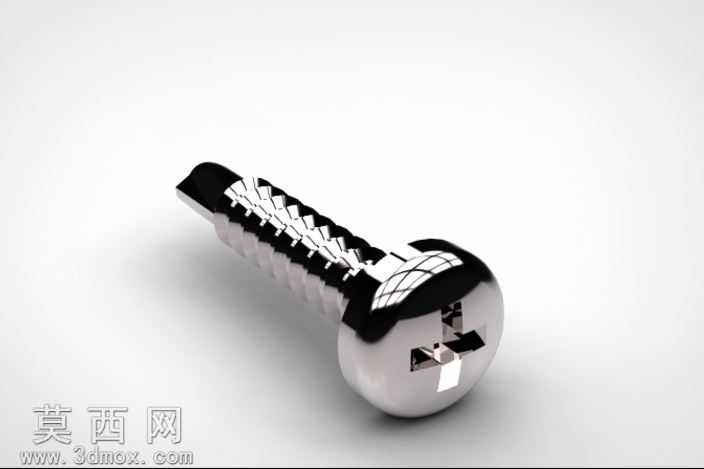

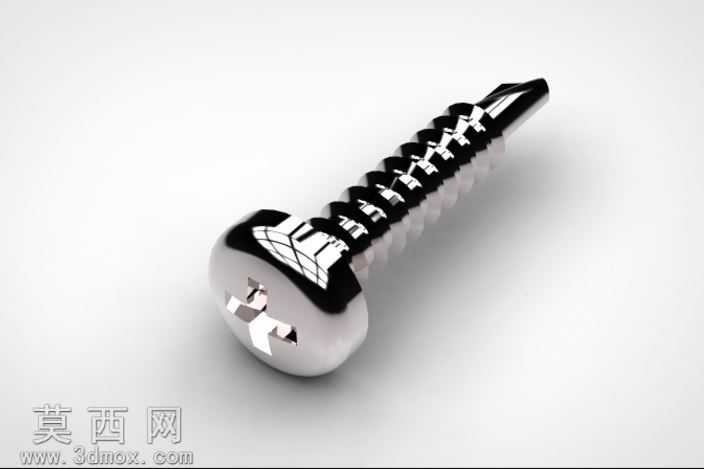

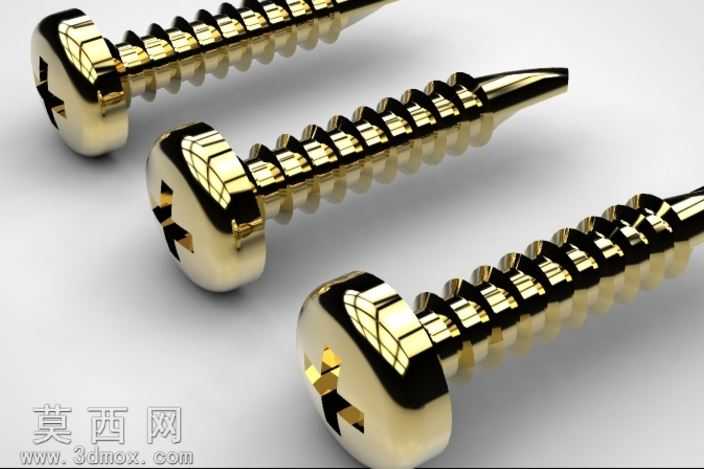

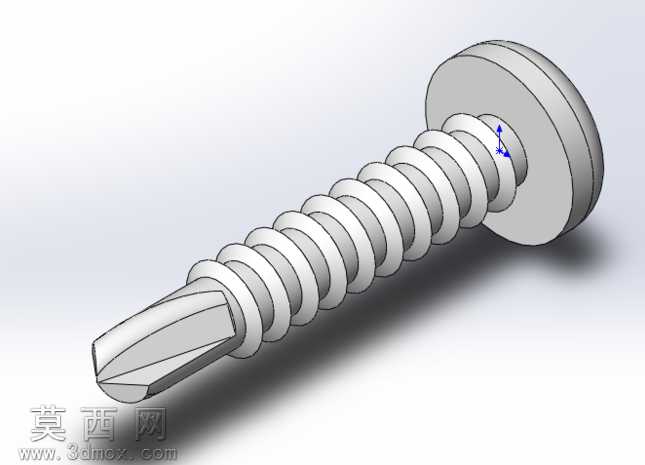

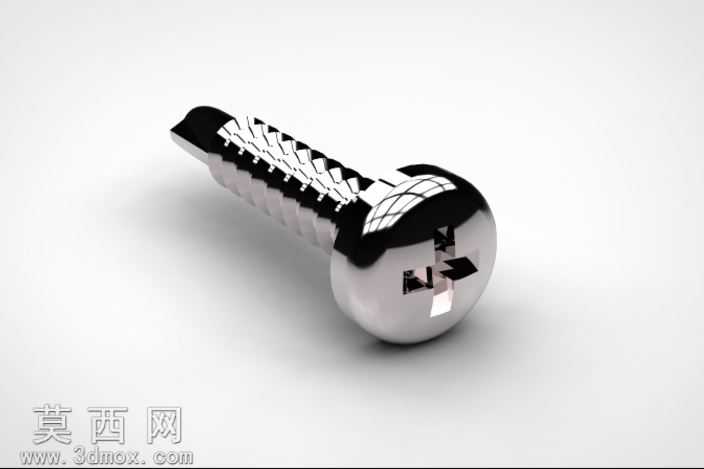

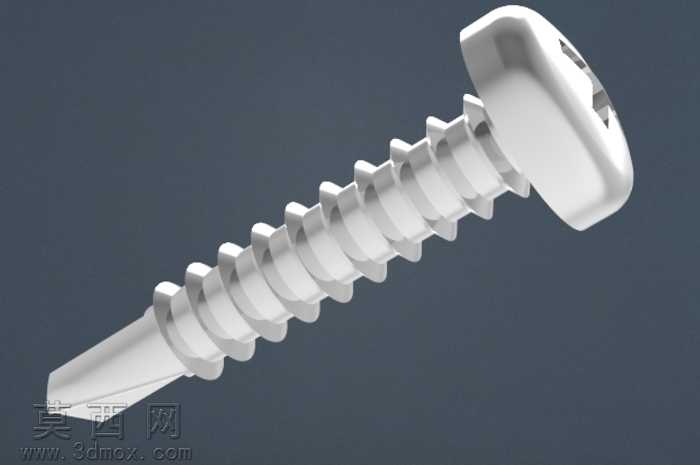

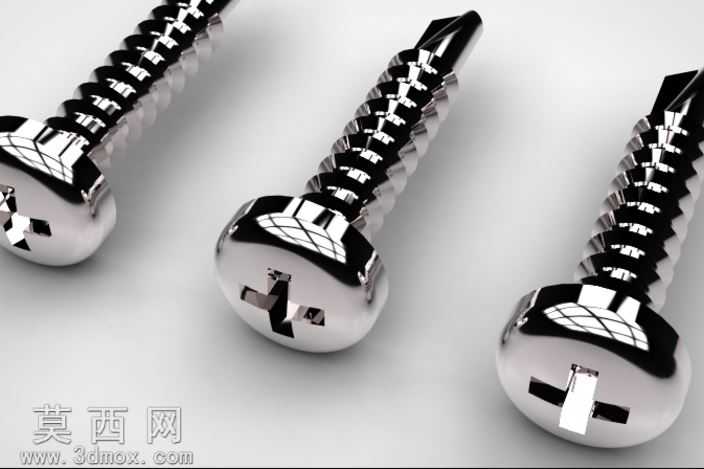

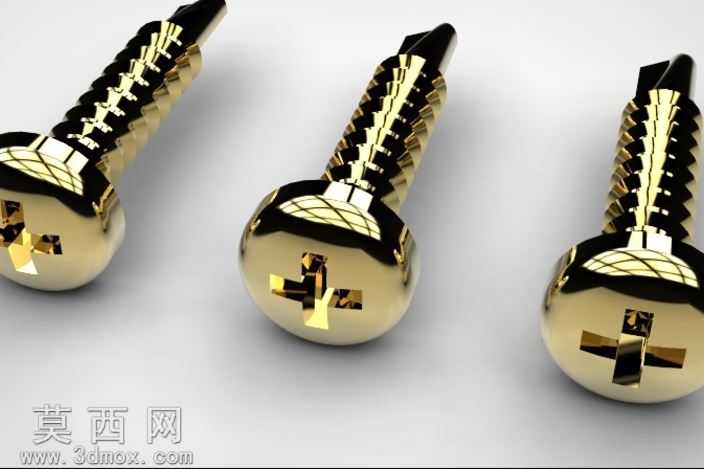

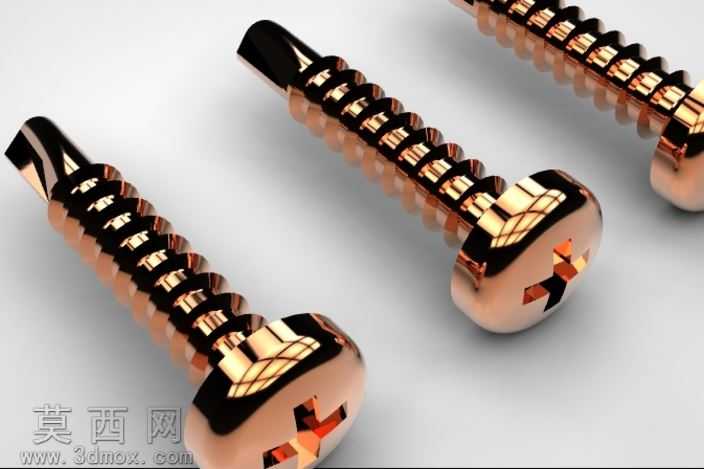

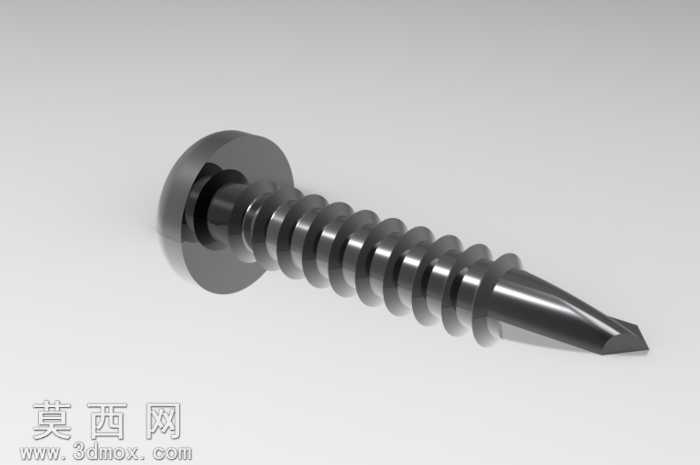

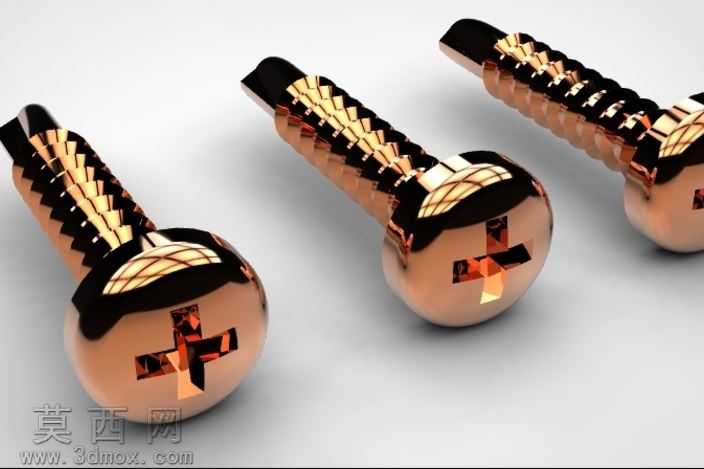

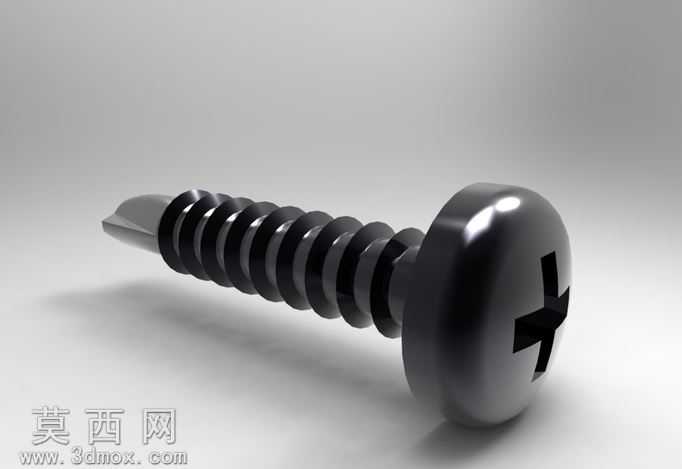

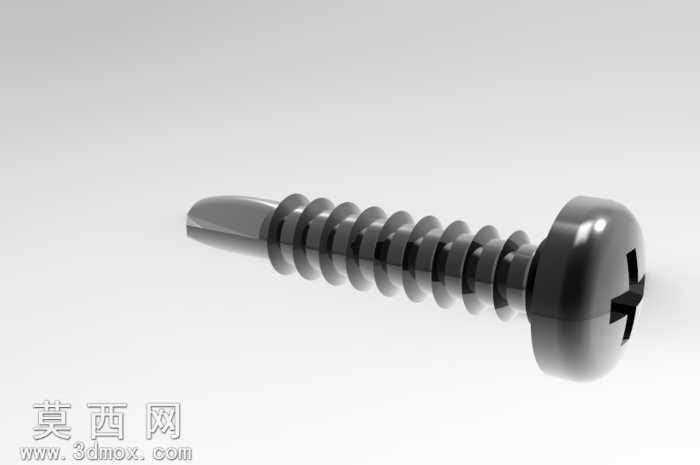

本作品为十字槽盘头自攻螺钉的三维建模成果，建模过程严格遵循紧固件通用设计规范，还原自攻螺钉的完整结构特征。建模初期先梳理螺钉的结构逻辑，将整体拆分为盘头、十字驱动槽、螺杆、自攻螺纹、尖端导向段五个独立建模单元，采用参数化建模思路搭建基础特征：首先绘制盘头的旋转截面轮廓，通过旋转凸台命令生成盘头基体，保证盘头的圆弧过渡面光滑连续，符合实际产品的冲压成型外观特征；随后在盘头端面绘制十字槽的拉伸切除轮廓，通过精准的尺寸约束保证十字槽的槽宽、槽深、对中精度完全匹配通用十字旋具的配合尺寸，避免出现驱动配合错位的问题。螺杆部分采用拉伸命令生成等直径光杆基体后，通过螺旋线命令生成符合自攻螺钉牙型参数的引导路径，扫描切除生成连续的自攻螺纹牙型，建模过程中严格控制螺纹的牙距、牙高、牙型角参数，还原自攻螺钉无需预制内螺纹、可直接旋入基材攻丝锁紧的结构特性；螺杆末端的尖端导向段通过放样切除命令生成渐进收窄的锥面结构，保证螺钉旋入时的导向定位精度，降低旋入阻力。材质与渲染阶段，为模型赋予黑色镀锌钝化的金属材质，调整材质的粗糙度、反射率参数，还原紧固件表面的哑光金属质感，同时添加柔和的环境光与定向光源，突出盘头表面的高光过渡、螺纹牙型的轮廓层次，让渲染效果贴近真实螺钉的视觉表现。建模全程对各特征添加几何约束与尺寸关联，可通过修改核心参数快速生成不同规格的同类型螺钉模型，适配不同的设计调用场景，模型的结构细节完全匹配实际量产螺钉的尺寸公差要求，可用于机械装配演示、紧固件选型参考、产品结构装配验证等场景。
