蜗壳式径流涡轮流体驱动装置结构设计

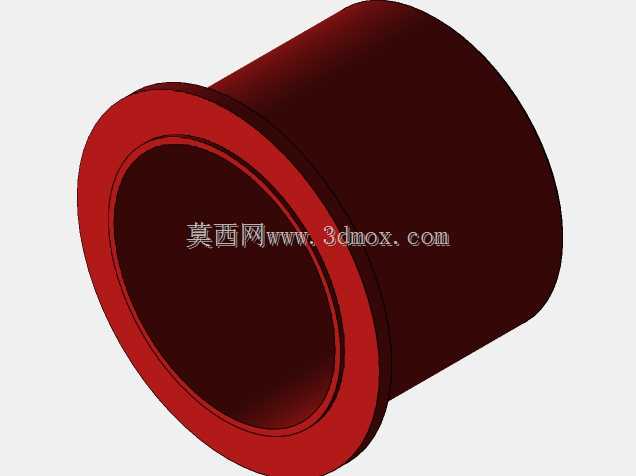

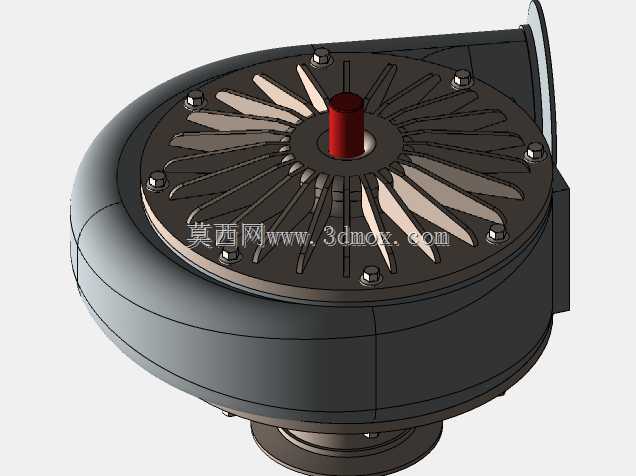

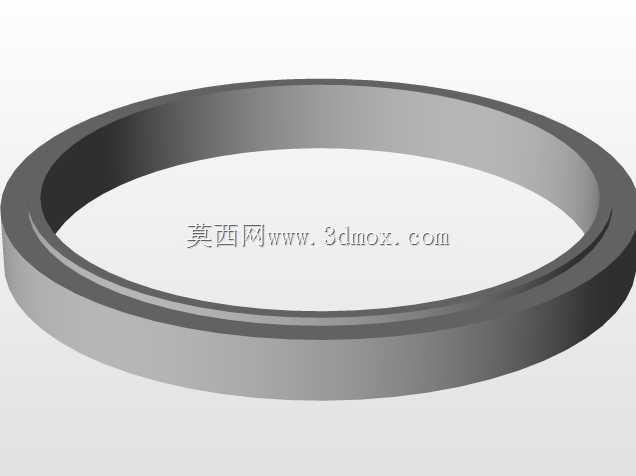

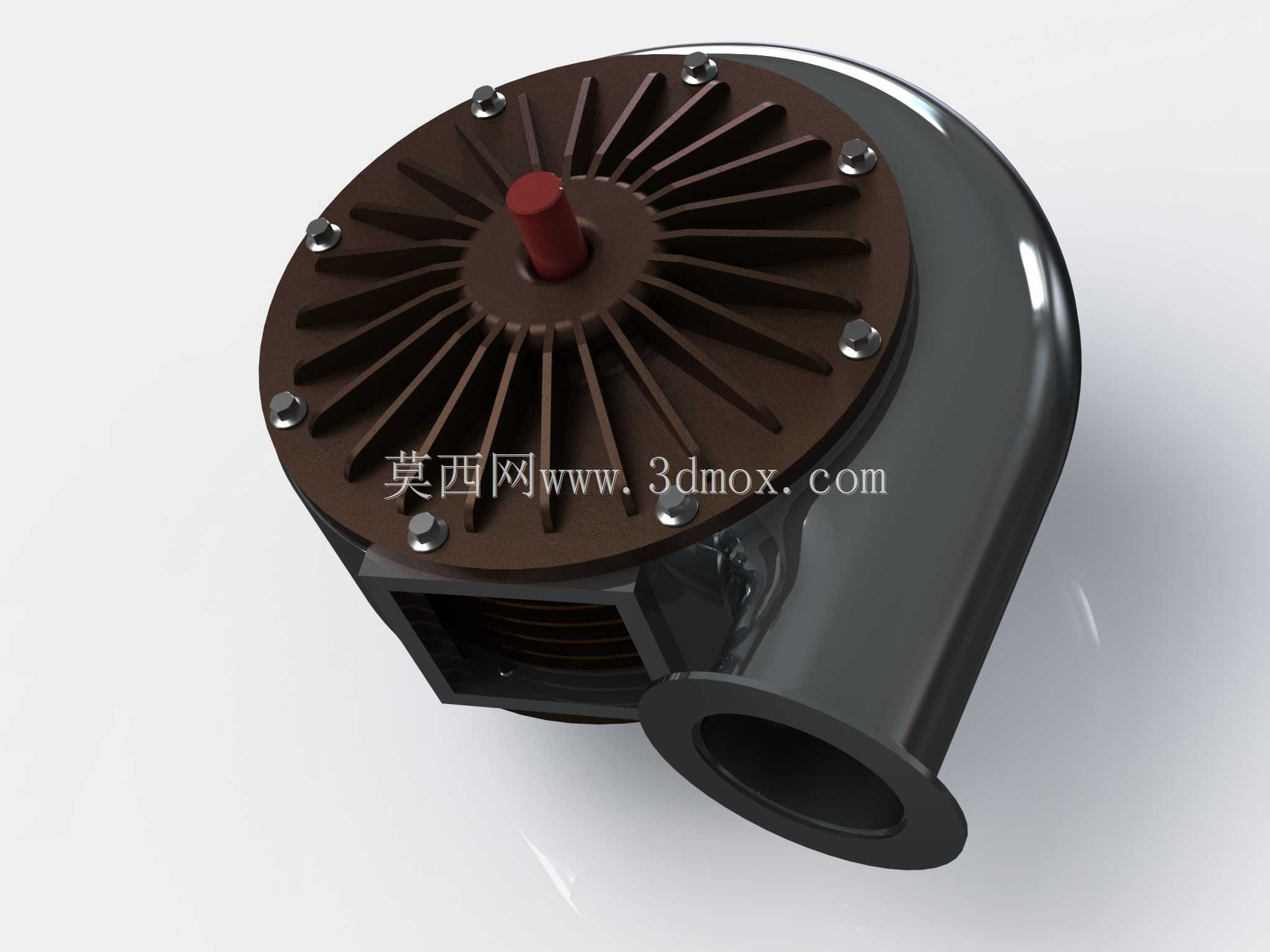

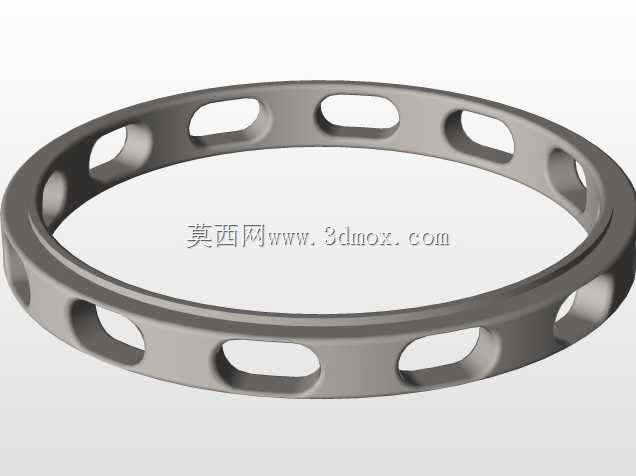

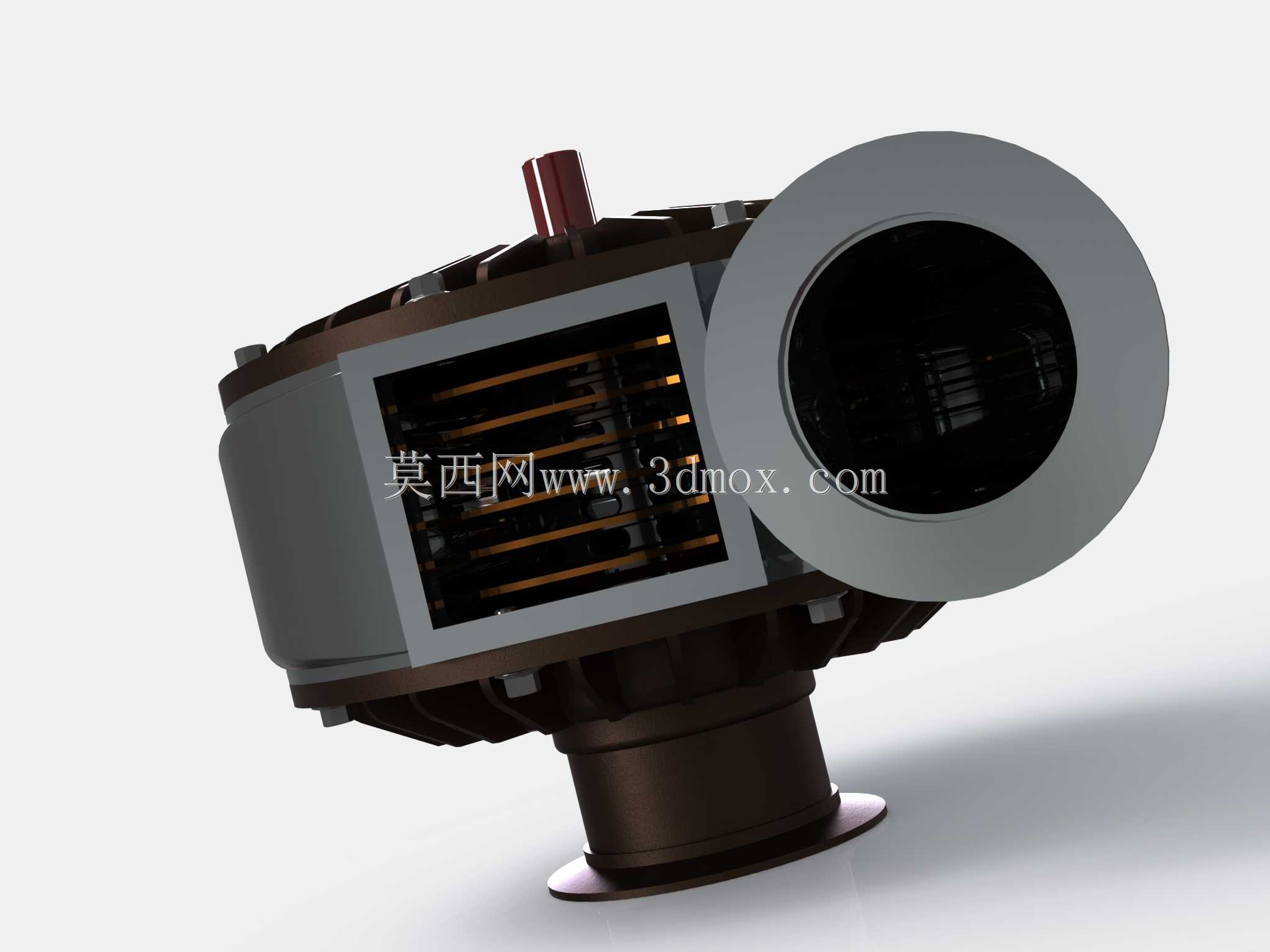

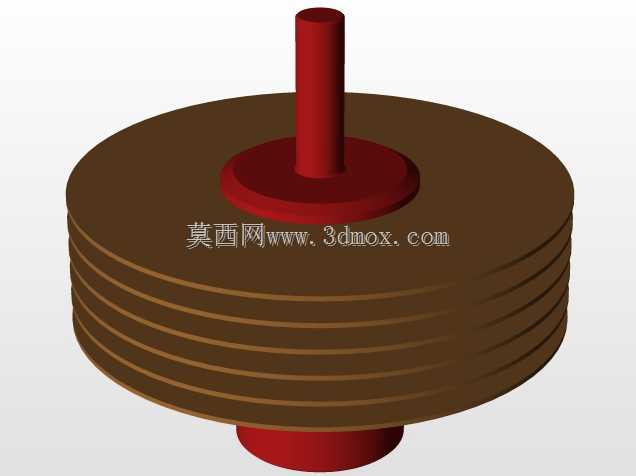

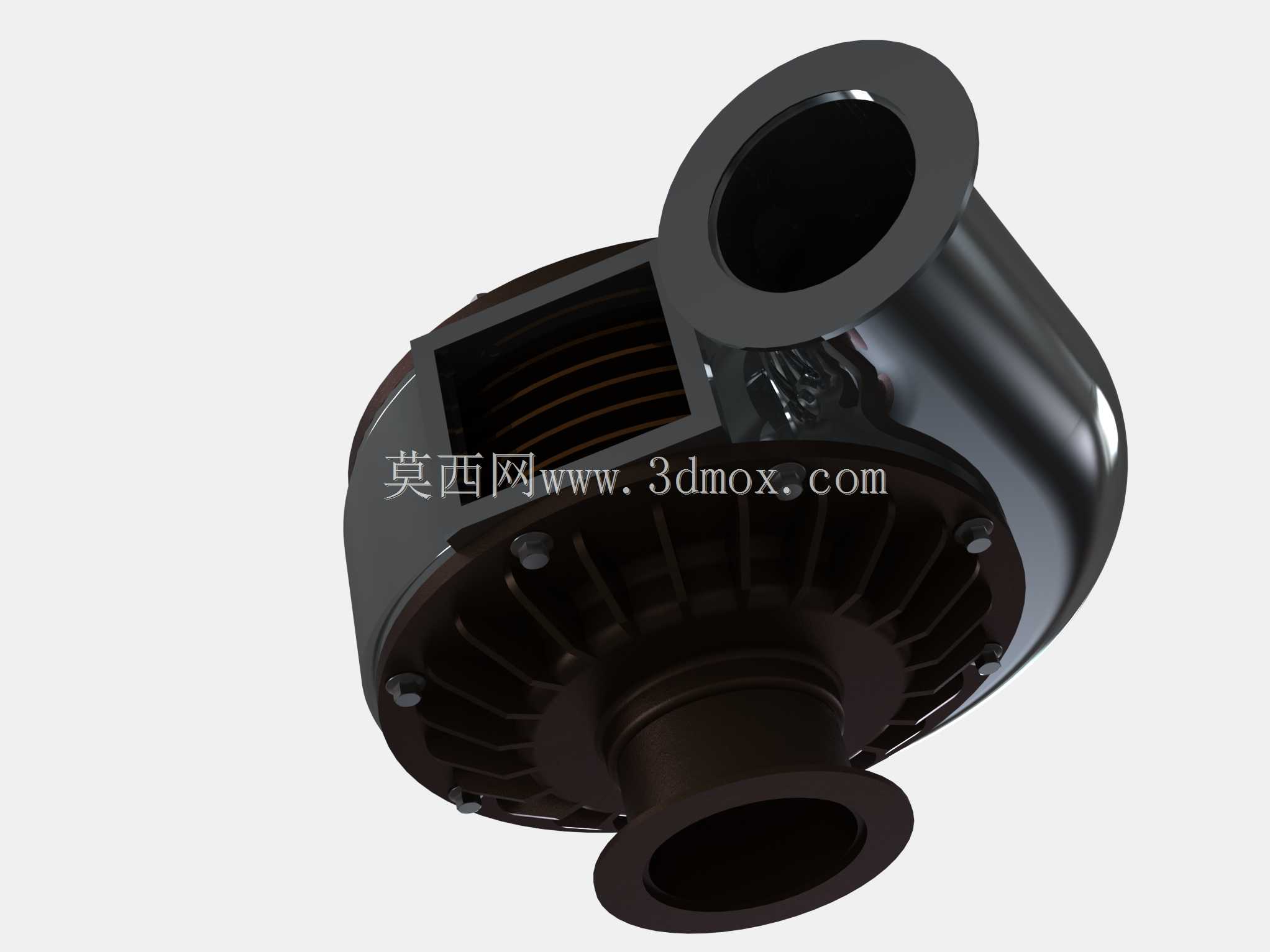

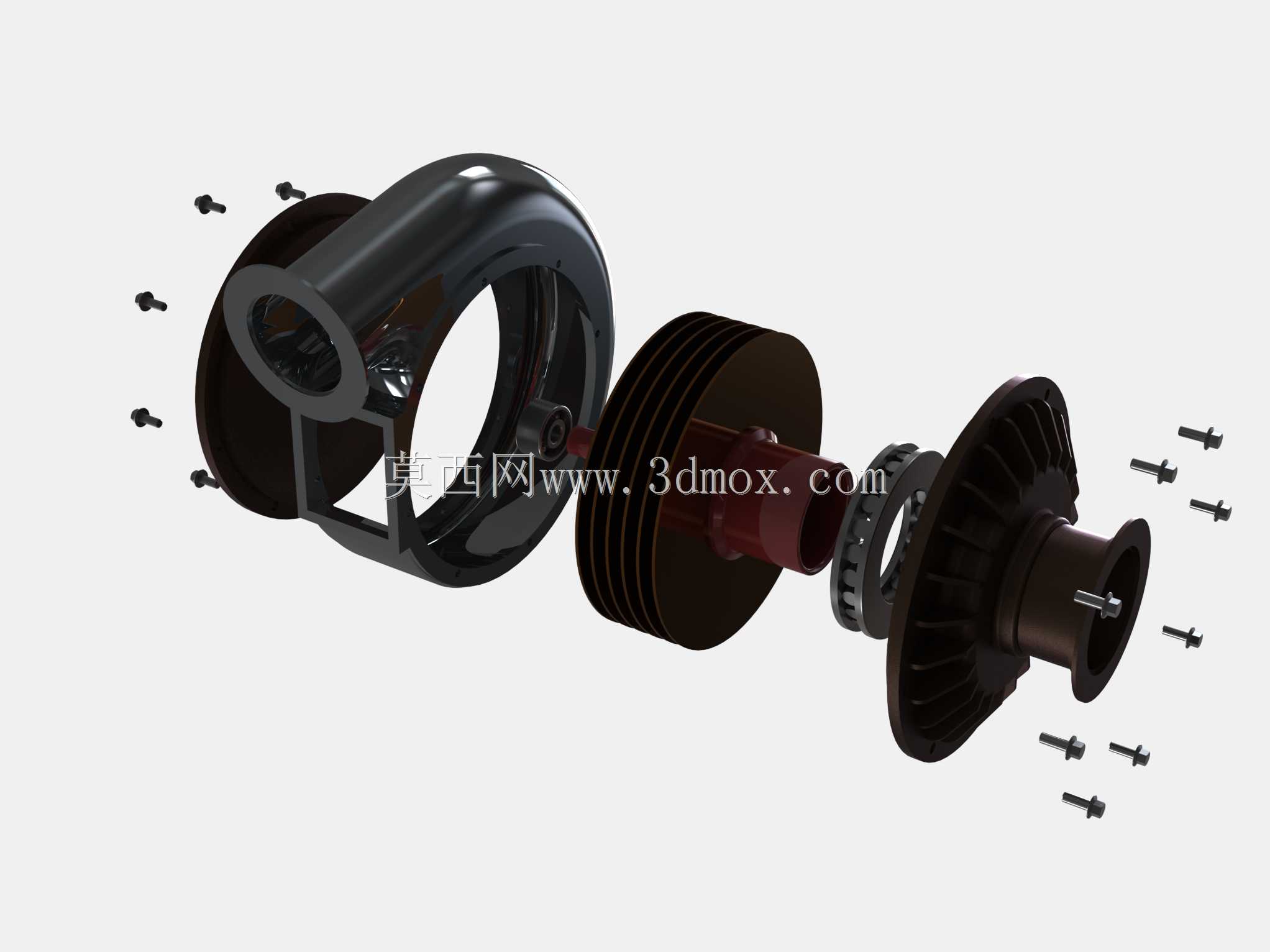

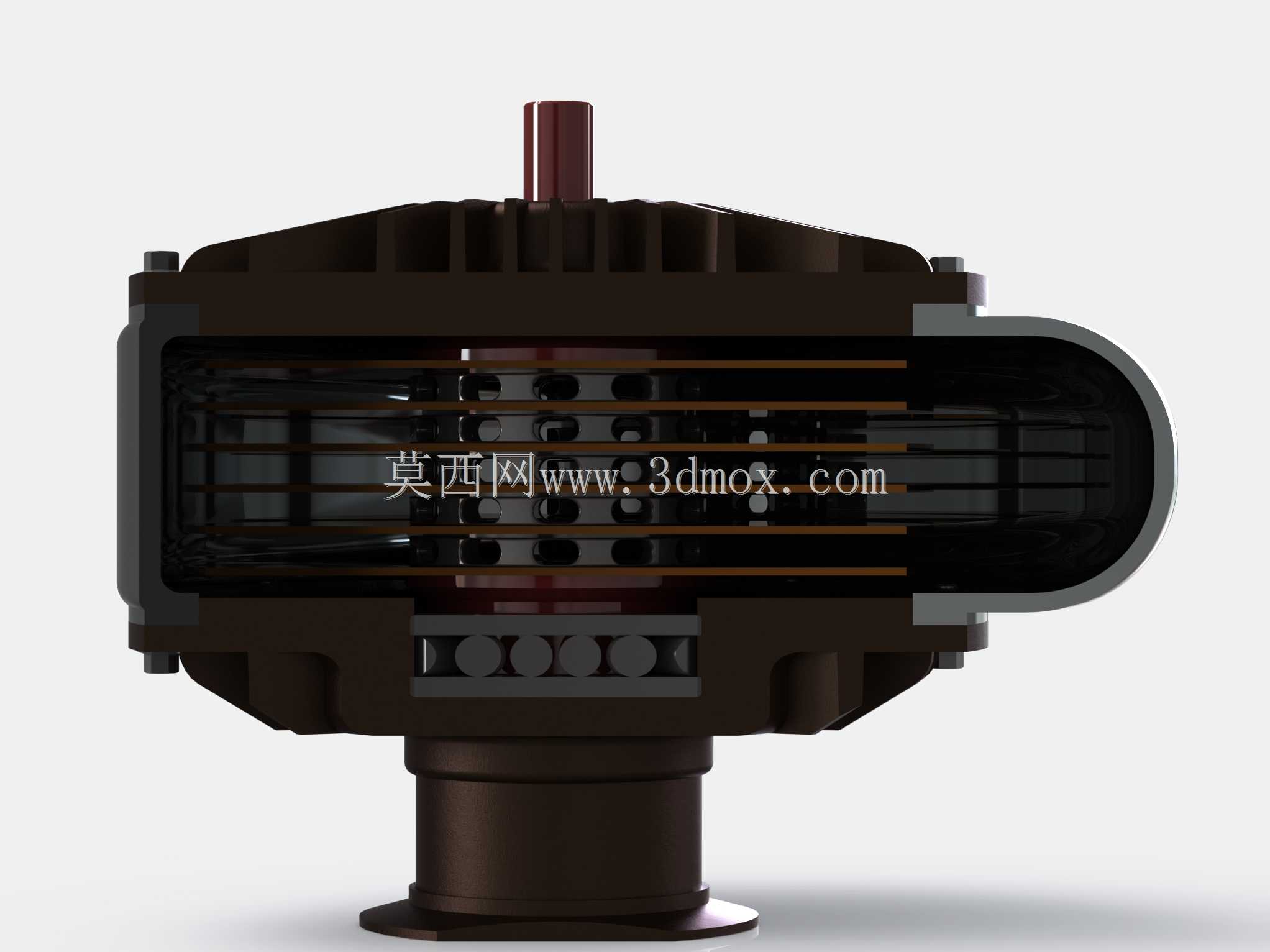

该蜗壳式径流涡轮装置主要应用于小功率流体能量回收、小型气动动力输出、微型增压送风等工业场景，可适配小型压缩空气驱动系统、低品位余压能量回收回路、实验台流体动力单元等工况，能够将流体介质携带的压力能与动能转化为旋转轴的机械能输出，也可反向作为离心式鼓风部件使用，为密闭腔体提供稳定的风压供给。从功能特性来看，该装置采用单级径流涡轮结构，流体从蜗壳切向入口进入后，沿蜗壳型线形成均匀的环向流场，均匀作用于叶轮的径向叶片表面，推动叶轮绕中心轴旋转，做功后的流体从叶轮中心轴向位置的端盖侧排出，整体流道设计遵循等环量流动准则，可有效降低流道内的涡流损失与流动分离现象，提升能量转换效率。在设计思路层面，端盖部分采用放射状散热筋结构，既可以提升装置高速运转时的壳体散热效率，带走叶轮与流体摩擦、轴承运转产生的热量，又可以通过放射筋的结构加强端盖的结构刚度，降低端盖在流体压力作用下的形变，保证叶轮与端盖之间的间隙处于合理区间，避免出现运转刮擦问题；蜗壳部分采用光滑过渡的变截面流道设计，从入口到叶轮周向的流道截面逐步收缩，保证流体沿周向进入叶轮时的流速均匀一致，减少周向压力差带来的径向力不平衡问题；叶轮采用等厚度径向直叶片设计，结构简单易加工，同时适配正反向运转的使用需求，中心轴伸出端采用凸台结构，可适配标准联轴器、带轮等传动连接件，方便与后续负载进行对接。从安装边界来看，该装置的蜗壳出口为标准法兰式接口，可直接与对应通径的工业管路进行法兰连接，端盖周向均匀布置内六角紧固螺栓，可实现端盖与蜗壳壳体的快速拆装，方便后期对叶轮、内部密封件进行维护更换；底部设置方形安装基座，基座上预留对应规格的安装螺栓孔，可直接固定在安装支架或设备台面上，安装时需保证中心轴与负载轴的同轴度误差在允许范围内，避免额外的径向载荷影响轴承使用寿命；整体结构紧凑，径向尺寸与轴向尺寸的比例适配小型设备的安装空间需求，无需额外配置复杂的安装基座即可完成部署，同时壳体采用硬质金属材质，可耐受一定温度与压力的流体介质冲击，适配常规工业环境下的使用要求。
