销穿式铰接连接结构工业设计

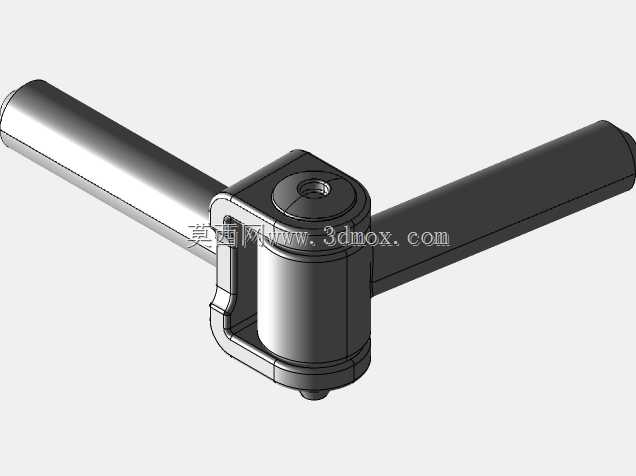

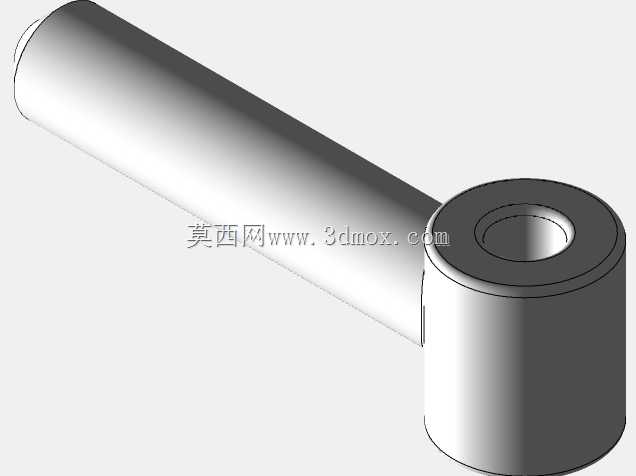

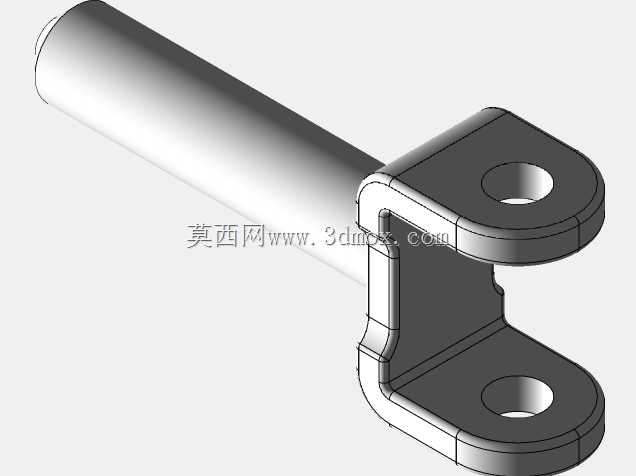

销穿过铰链作为机械连接领域的基础铰接构件，广泛应用于各类需要实现相对转动的机械装配场景中，小到民用门窗的开合连接、工业柜体的门体铰接，大到工程机械的臂架连接、自动化生产线的活动连杆机构，都能见到这类铰接结构的身影。它的核心作用是在两个被连接件之间提供稳定的转动副支撑，既能够保证连接部位的结构强度，承受径向与轴向的复合载荷，又可以让两个构件围绕销轴轴线完成设定角度范围内的顺畅转动，避免连接部位出现卡滞、松脱或者过度磨损的问题。在功能特性设计上，这款销穿式铰链采用销轴贯穿铰页主体的结构形式，铰页的配合孔位经过同轴度校准，能够保证销轴装入后转动间隙控制在合理区间，既不会因为间隙过大导致连接晃动，也不会因为间隙过小造成转动阻力过高。铰页的接触面做了贴合度优化，两个铰接面的平面度经过设计校核，转动过程中受力均匀，不会出现局部应力集中的问题，销轴端部设置有防脱限位结构，能够避免设备长期运行过程中销轴受振动窜出，提升连接结构的运行可靠性。从设计思路层面来看，这款铰链优先考虑了装配的便捷性与长期使用的耐用性，整体结构没有冗余的复杂构件，零件数量精简，现场装配时只需要将两个铰页分别固定在待连接的构件上，对齐孔位后穿入销轴完成限位固定即可，不需要复杂的专用工装就能完成装配作业，后期维护时也可以快速拆卸销轴完成构件更换或者检修。在外形尺寸与安装边界设计上，这款铰链的整体轮廓紧凑，铰页的安装孔位按照通用五金件的安装规范设置，能够适配多数常规型材与板材的安装孔距要求，安装后突出被连接件表面的高度较低，不会占用过多的设备外部空间，转动过程中铰页的运动轨迹经过干涉校验，在最大开合角度范围内不会和周边的相邻构件发生碰撞，能够适配多种安装空间受限的应用场景。在实际使用过程中，这类销穿式铰链可以根据应用场景的载荷需求匹配对应的材质与表面处理工艺，在轻载场景下可以满足普通民用设备的开合连接需求，在重载工业场景下也能够通过提升材质强度、优化热处理工艺来承受更高的工作载荷，适配不同工况下的铰接连接需求，为各类设备的活动连接部位提供稳定可靠的转动支撑。
