小型精密微量注塑成型设备结构设计

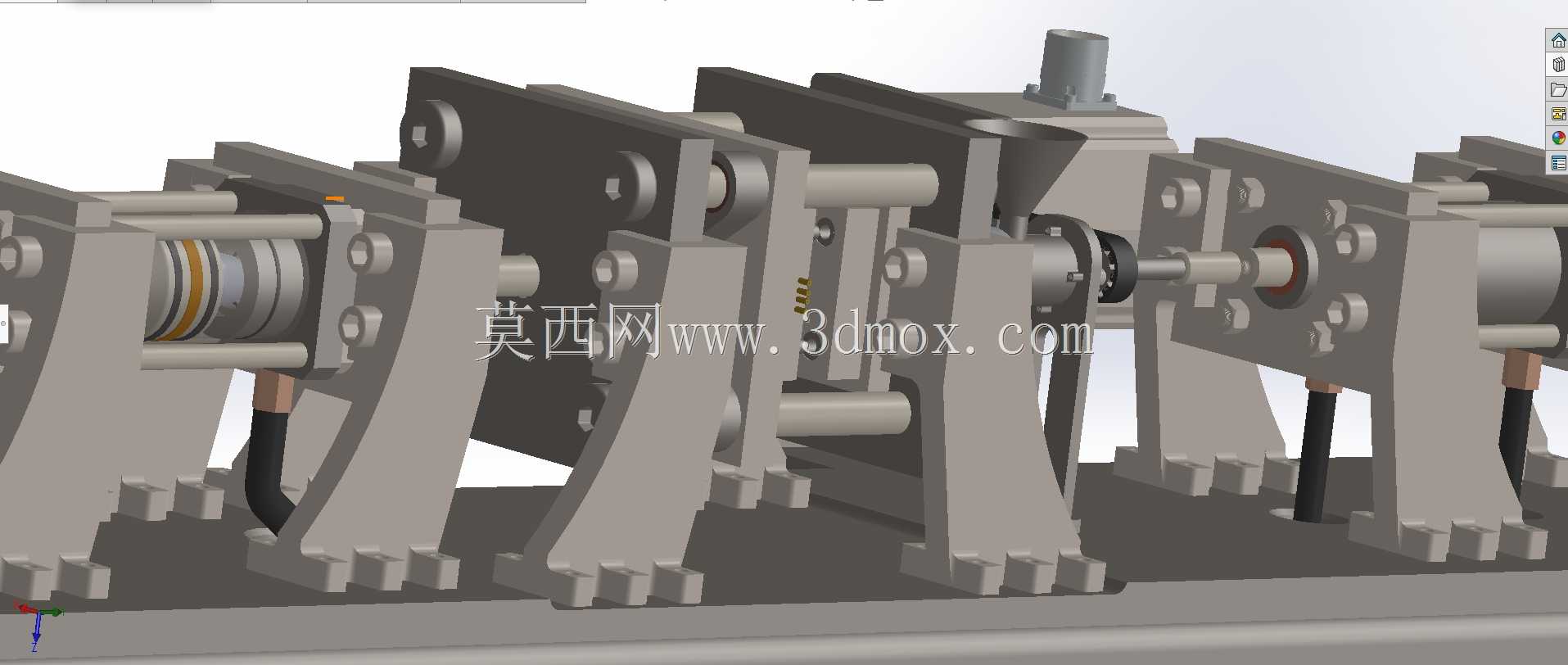

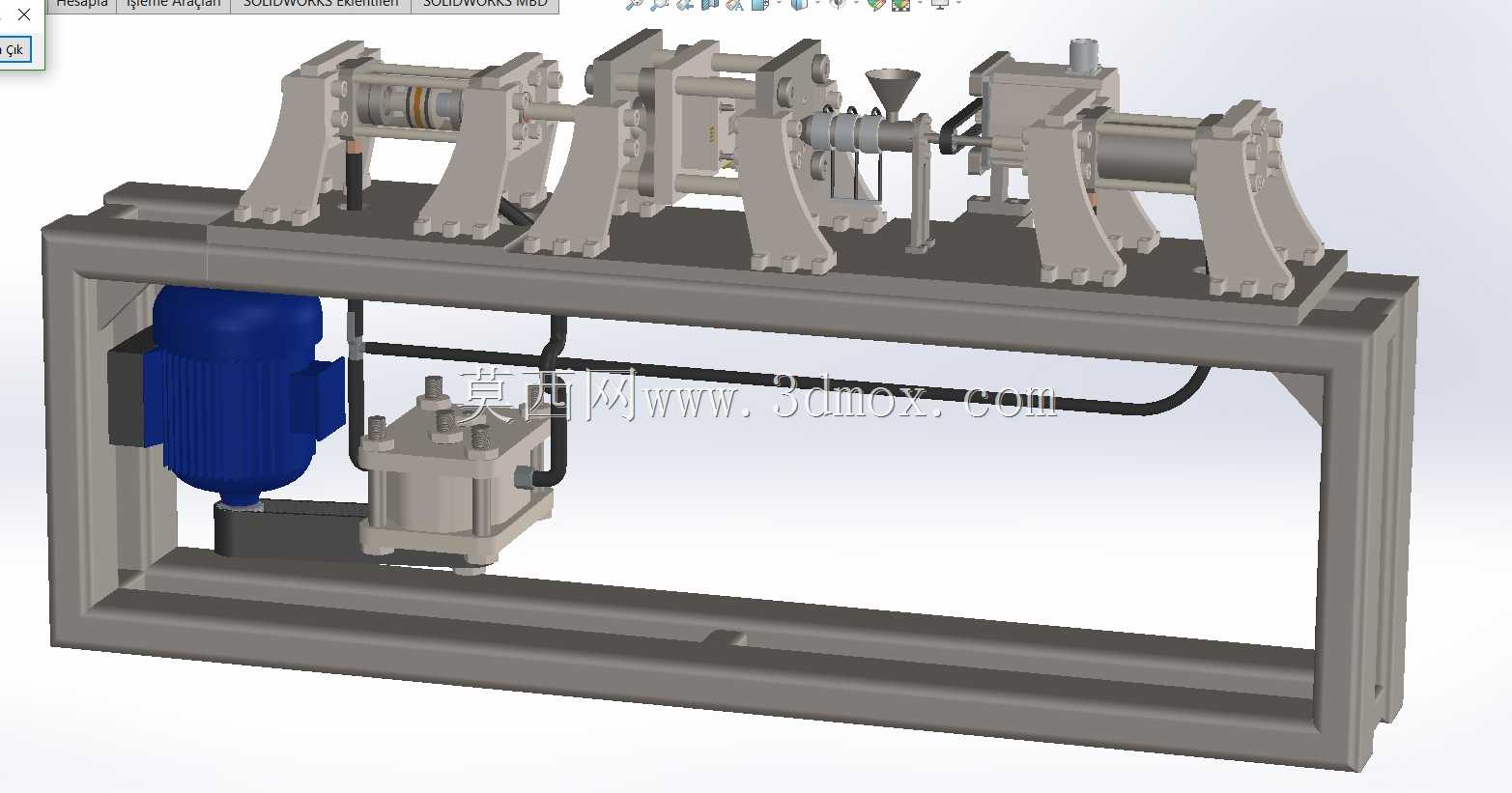

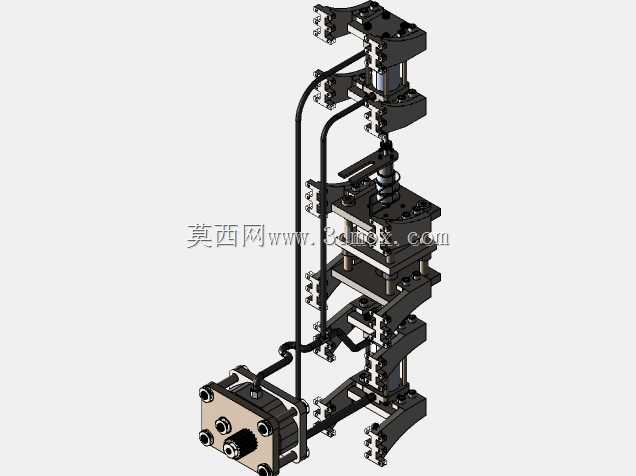

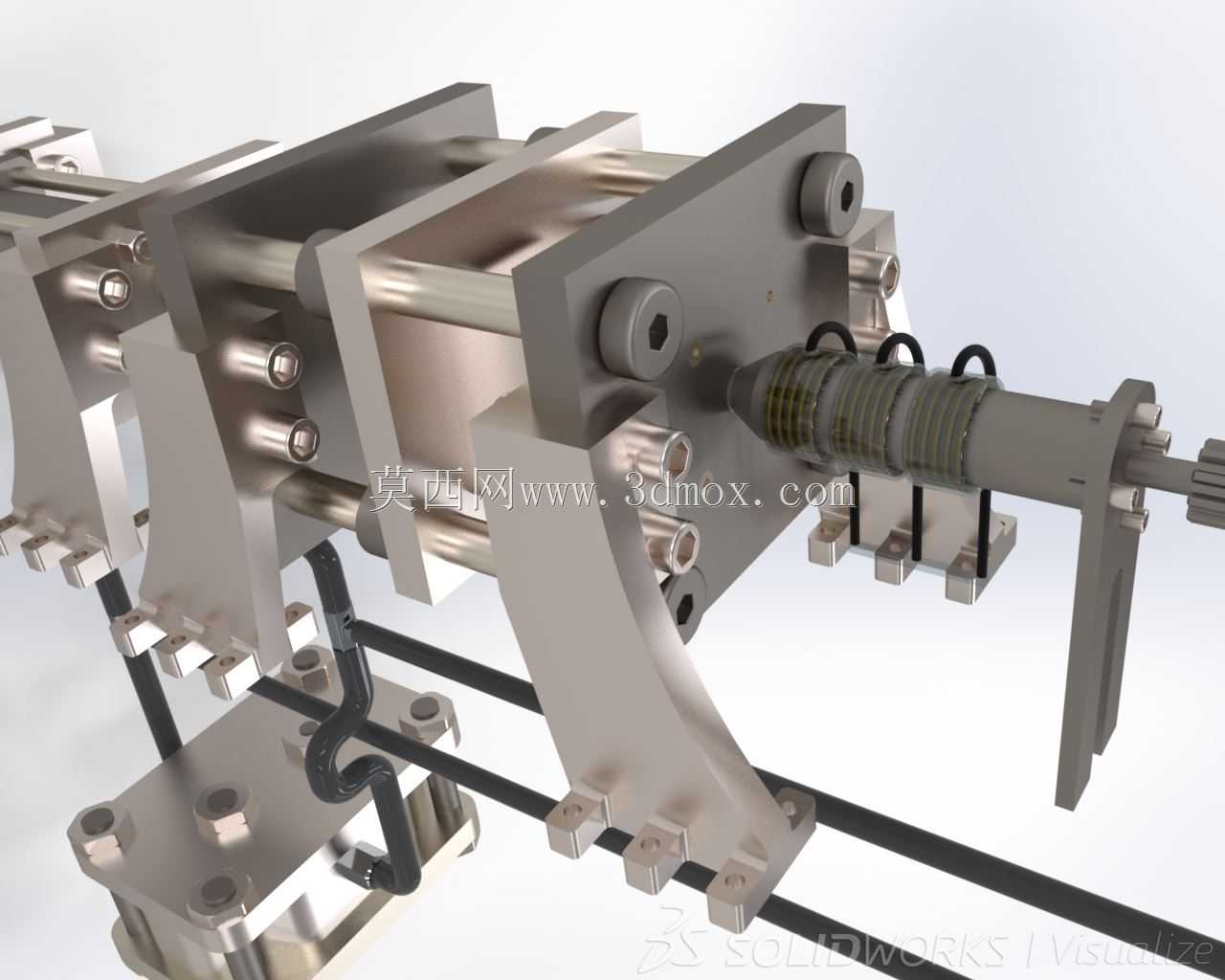

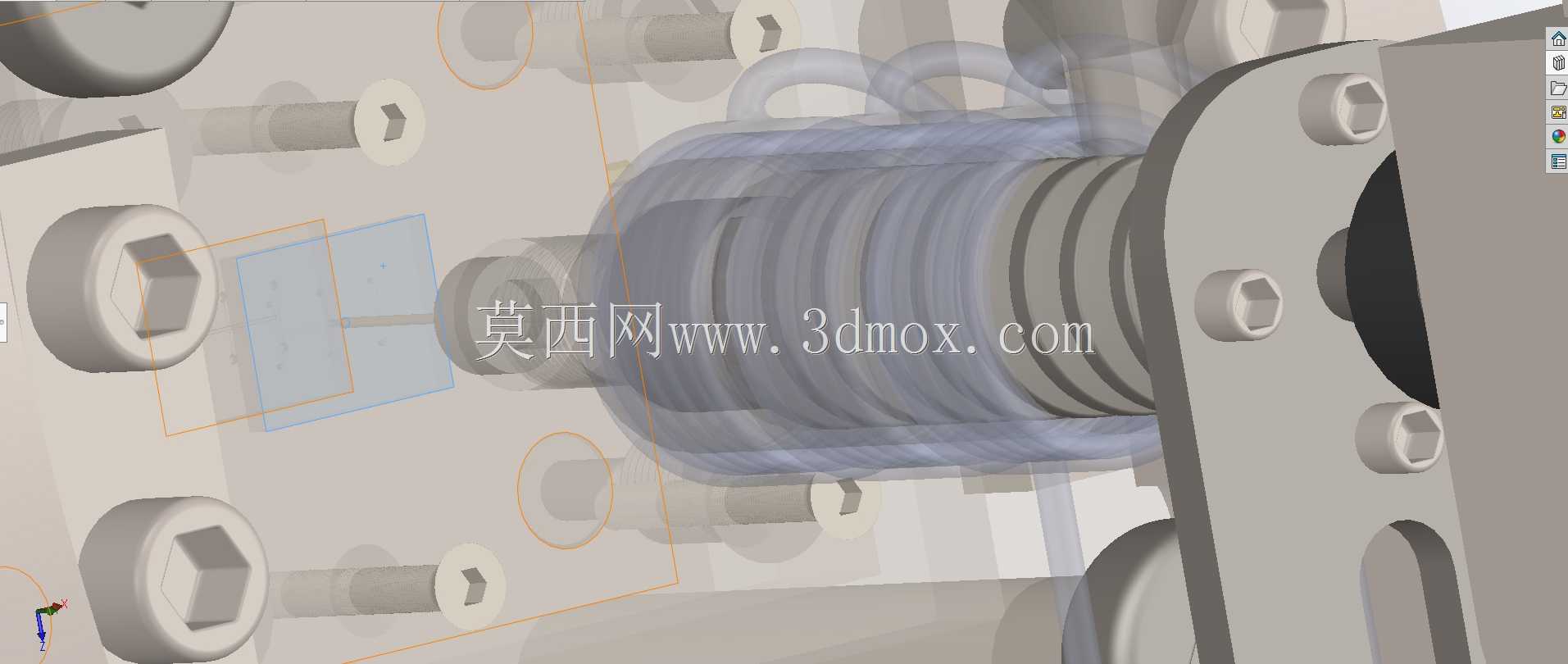

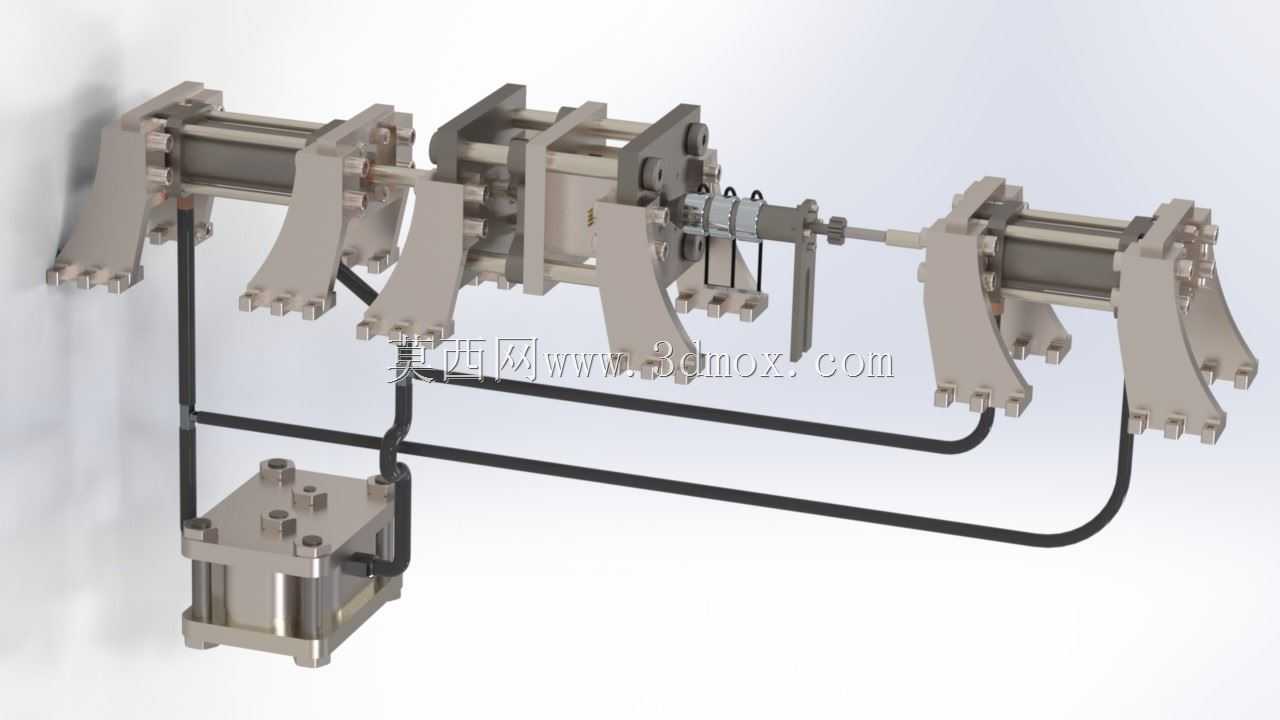

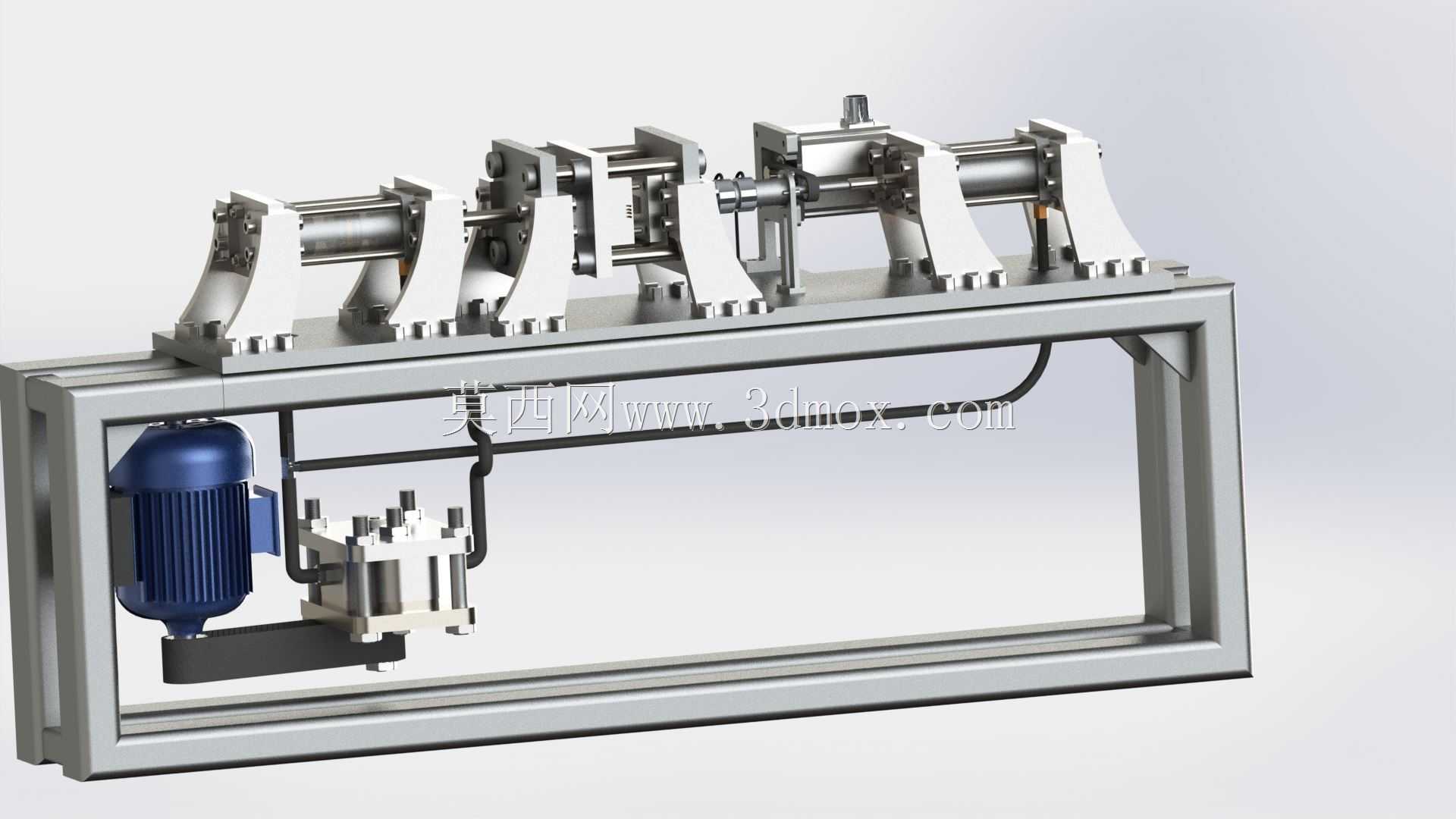

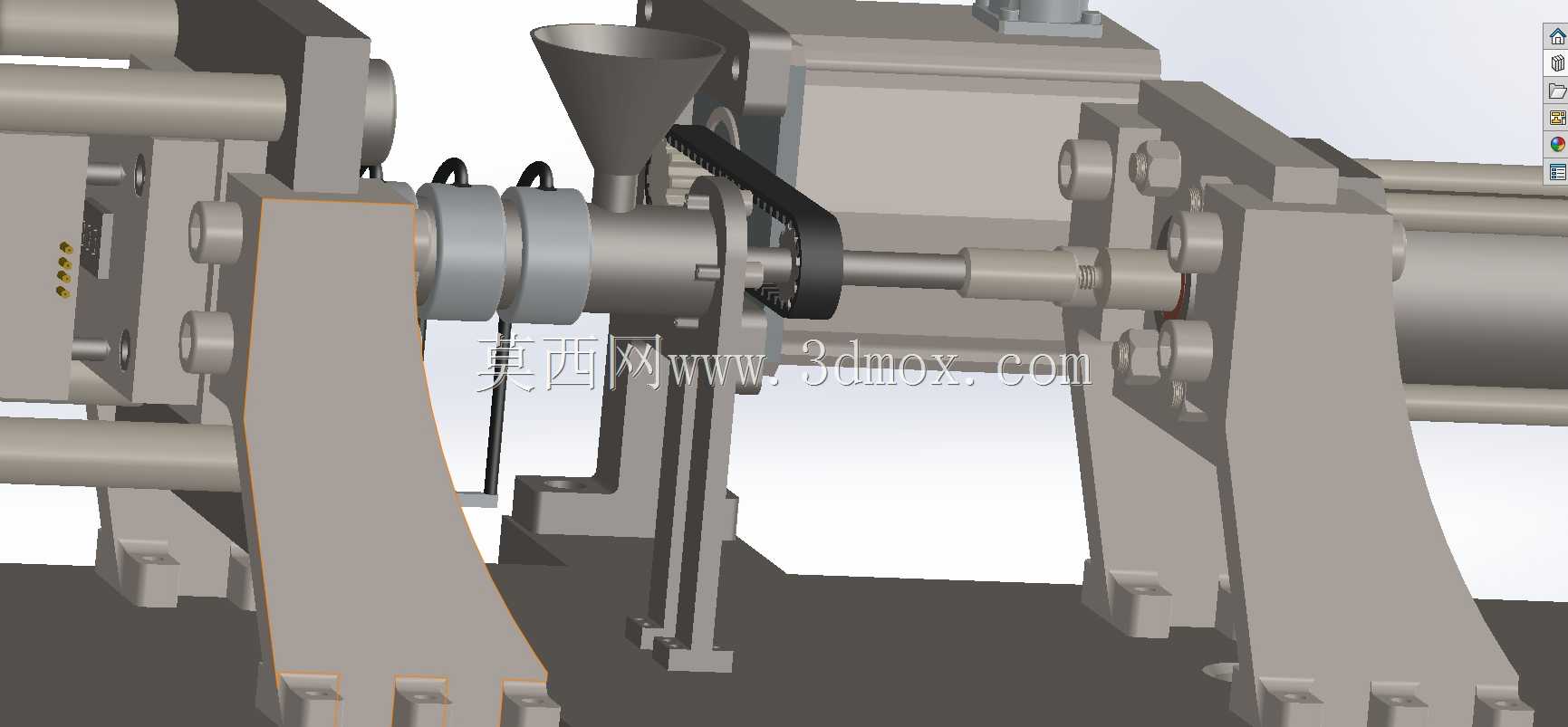

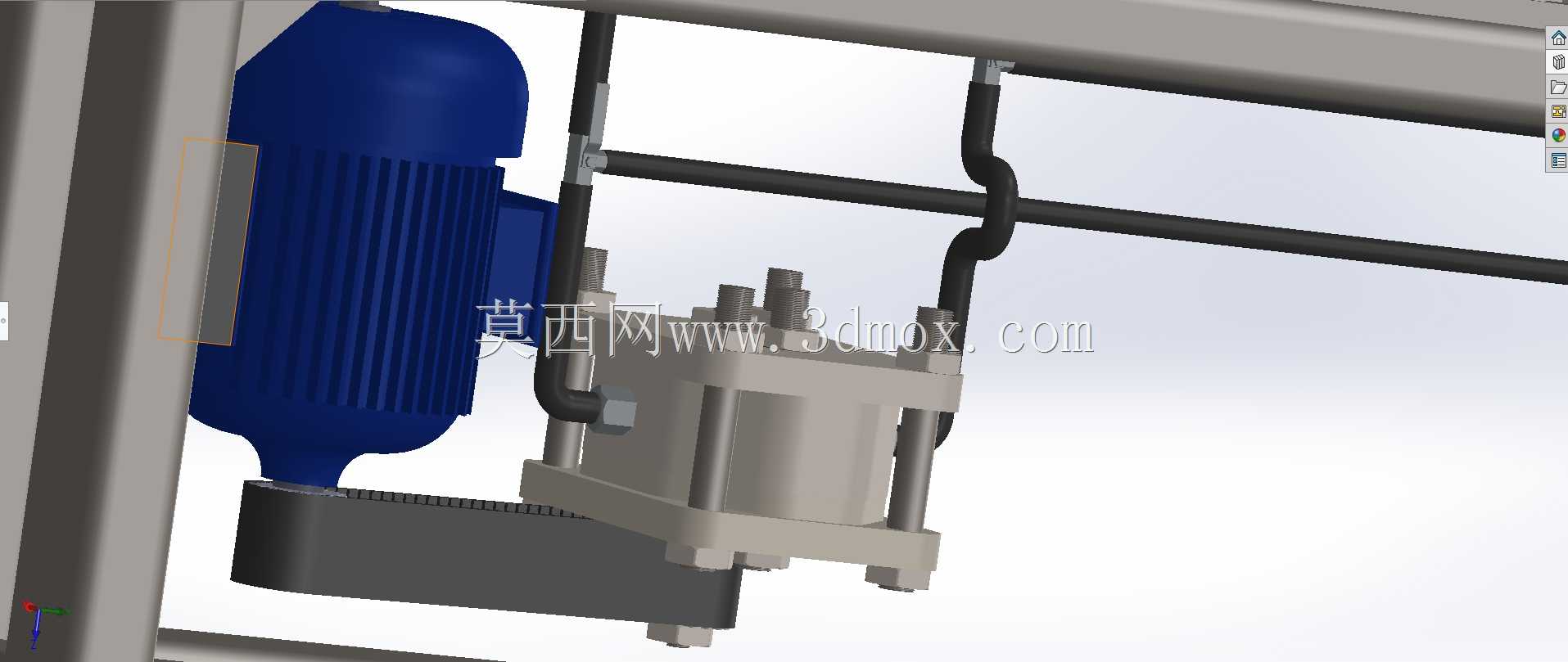

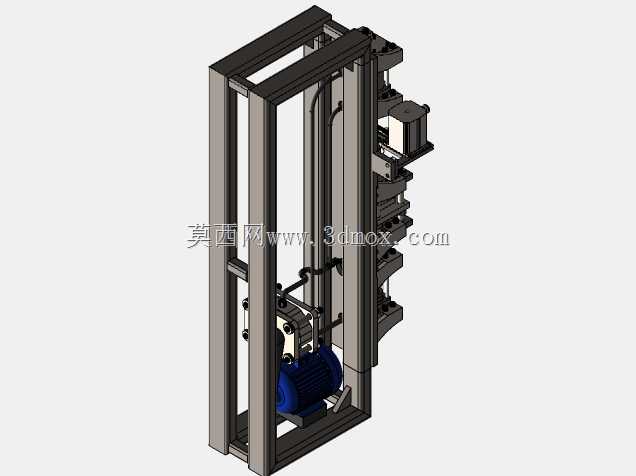

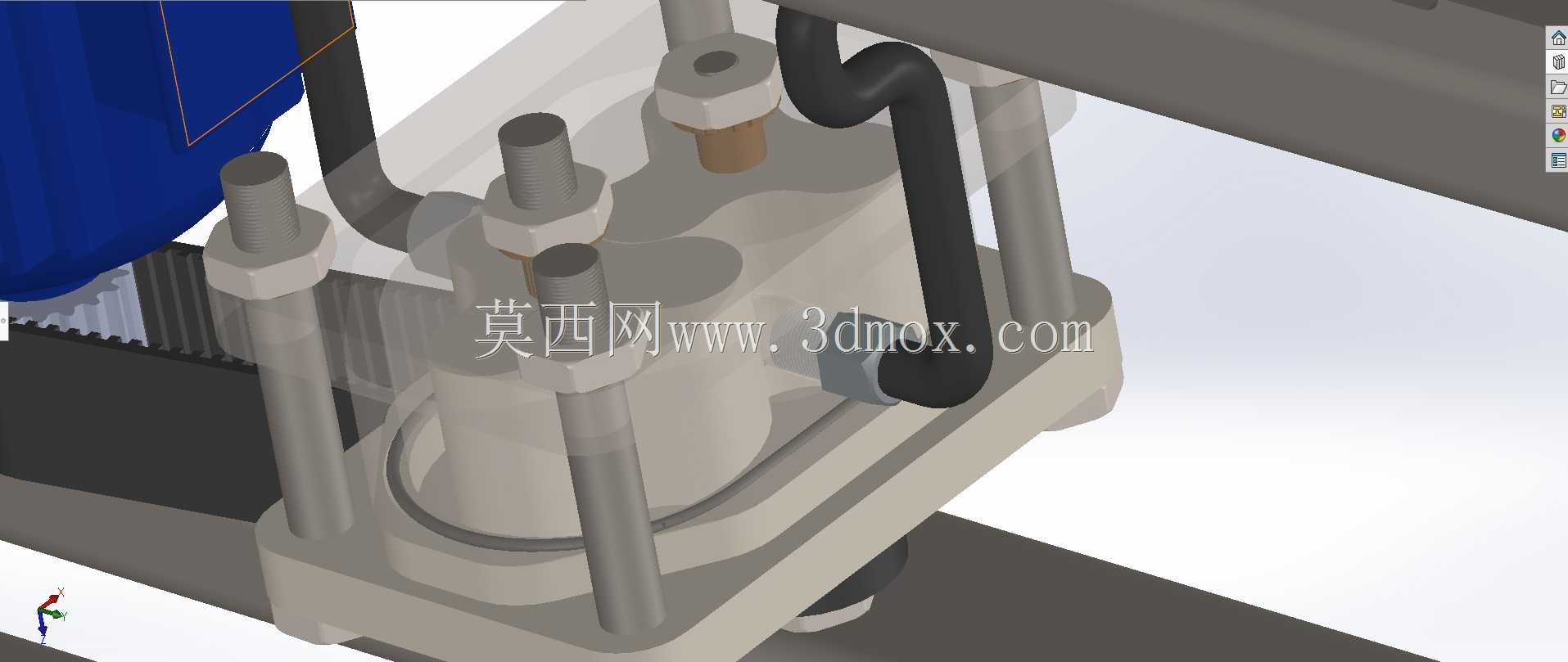

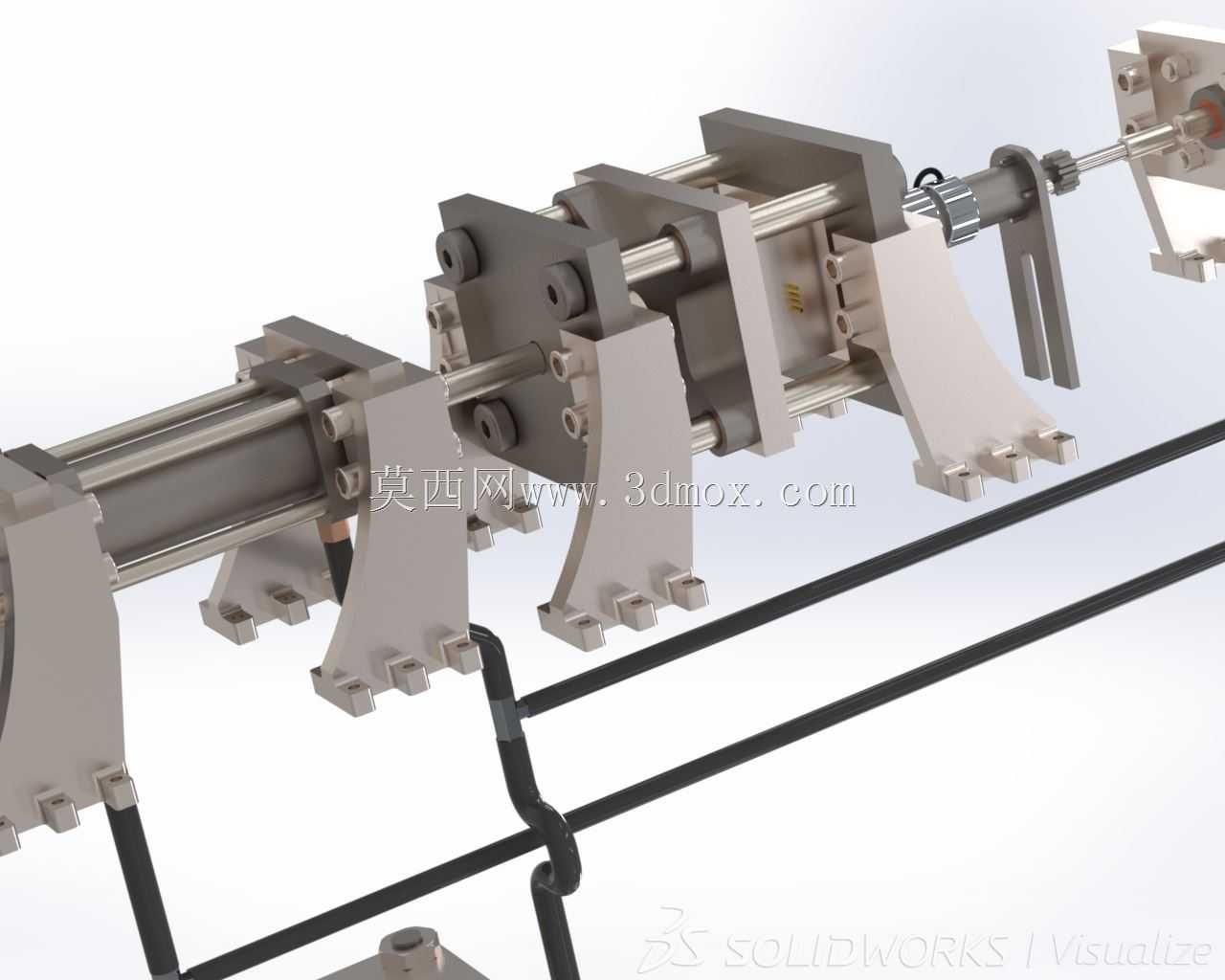

这款微量注射设备主要面向微型精密塑件的小批量生产与实验室研发场景，可适配医疗微流控芯片、精密电子接插件、微型光学透镜等对注塑精度、料量控制要求极高的生产环节，解决常规大型注塑机在微量成型时料量冗余、注射压力控制精度不足、原料浪费严重的痛点，能够满足克级甚至毫克级塑件的成型需求。设备整体采用框架式一体式承载结构，底部机架采用型钢焊接成型后做时效处理，有效抵消长期运行产生的结构形变，为上部的合模、注射、动力单元提供稳定的安装基准，机架底部预留了地脚螺栓安装孔与减震垫安装位，可直接固定在常规工业车间地面或实验室操作台上，整体安装边界紧凑，占地面积仅相当于常规小型台式设备的尺寸，无需额外搭建大型安装基础。设备的功能单元采用模块化排布思路，从左至右依次设置合模单元、塑化注射单元、动力驱动单元，各单元通过独立的安装支座固定在机架上部台面上，便于后期的部件维护与参数调整。合模单元采用多组平行支撑的肘杆式结构，搭配液压驱动的活塞组件实现合模力的稳定输出，可根据微型模具的尺寸调整合模行程，合模过程中压力线性可控，避免微型模具因受压过大出现型腔损坏，同时保证合模密封精度，防止注塑过程中出现飞边缺陷。塑化注射单元配置了小型料斗与精密螺杆柱塞复合结构，原料从料斗进入塑化腔后经精准控温完成熔融，再通过高精度活塞推送实现微量熔料的精准注射，注射量控制精度可达毫克级，能够满足极小尺寸塑件的料量填充需求。设备下部集成了独立的液压动力模块与电机驱动单元，液压管路采用暗线排布方式沿机架内腔走线，既避免管路外露造成的操作安全隐患，也让设备整体外观更整洁，动力单元与上部工作单元之间设置了减震隔离结构，降低电机运行时的振动传递到合模与注射单元，保障成型精度。设计过程中充分考虑了微型注塑的工艺特性，将注射喷嘴与模具浇口的对接位置做了同轴度优化，减少熔料在流道内的残留，同时各运动部件的导向面都设置了自润滑衬套，降低长期运行的磨损量，延长设备的维护周期。
