带滚轮摆杆式微动开关结构三维设计

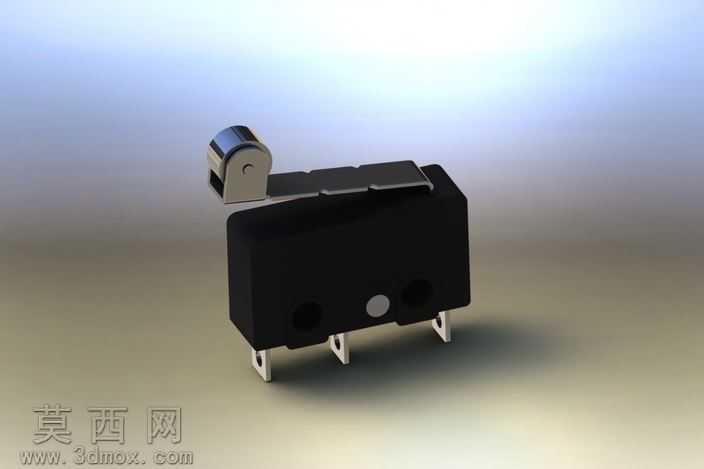

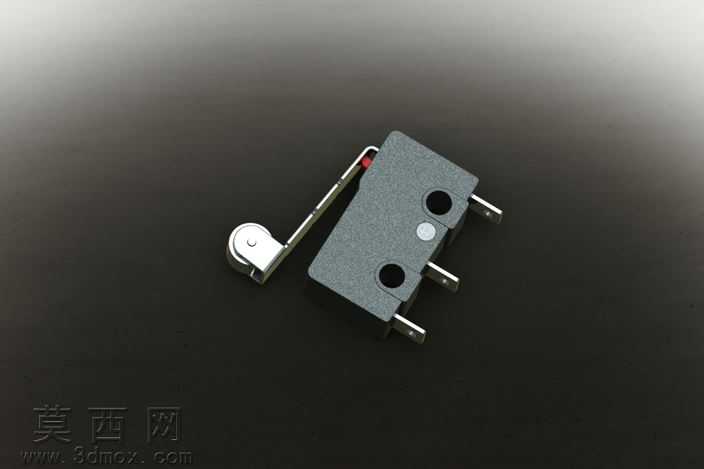

本作品为带滚轮摆杆结构的微动开关三维建模成果，建模过程依托主流三维设计软件完成，全程遵循工业电器元件的实际生产尺寸规范，还原微动开关的真实结构比例与装配逻辑。建模初期先拆解微动开关的核心组成模块，将整体结构划分为绝缘基座、触发摆杆、金属滚轮、静触片、动触片、接线引脚、复位弹片七个独立子部件，针对每个子部件单独绘制草图后通过拉伸、切除、倒角等基础特征完成主体造型，对摆杆与基座的铰接位置、滚轮的转轴配合处做了精细化的公差预留建模，确保各部件装配后可模拟真实的触发动作逻辑。材质渲染阶段针对不同部件匹配对应材质属性，绝缘基座部分采用哑光深灰色工程塑料材质，调整表面粗糙度参数模拟热固性塑料的细腻磨砂质感，还原工业塑料件的哑光漫反射效果；金属摆杆、接线引脚、内部触片部分采用镀镍金属材质，调整金属反射率与高光参数，呈现五金冲压件的略带磨砂的金属光泽，避免过度镜面反射失真；滚轮部分采用白色工程塑料搭配金属转轴，区分不同材质的视觉层次；基座上的标识圆点采用浅灰色哑光材质，还原真实产品的标识细节。结构设计上完整还原微动开关的快动触发逻辑，摆杆末端的滚轮可将外部直线或弧线驱动力转化为摆杆的旋转力矩，当摆杆下压至临界行程时，内部动触片可在弹片应力作用下快速完成与静触片的通断切换，建模时特意保留了基座上的两个安装定位孔，还原产品实际安装时的固定结构，三个接线引脚的间距、尺寸均符合微动开关的通用行业规范，可直接用于电器产品的装配模拟验证。设计过程中优先保证结构的可装配性验证，所有部件的配合间隙均参考实际五金件与塑料件的装配公差设置，既避免了部件干涉问题，也还原了微动开关小巧紧凑的结构特点，可用于机器人项目、家用电器、自动化设备的行程触发结构模拟，也可作为电器原理演示、装配教学的三维参考素材，渲染阶段采用深色渐变背景搭配柔和侧光，突出开关整体的结构轮廓与材质细节，让各部件的结构层次清晰可辨。
