小型直流驱动微型动力输出装置

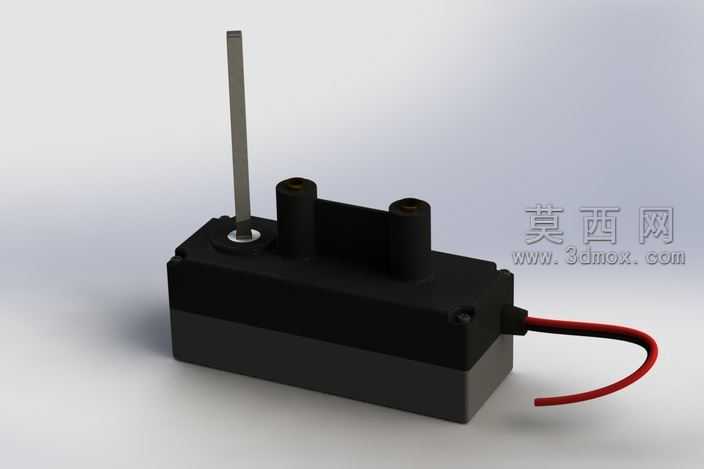

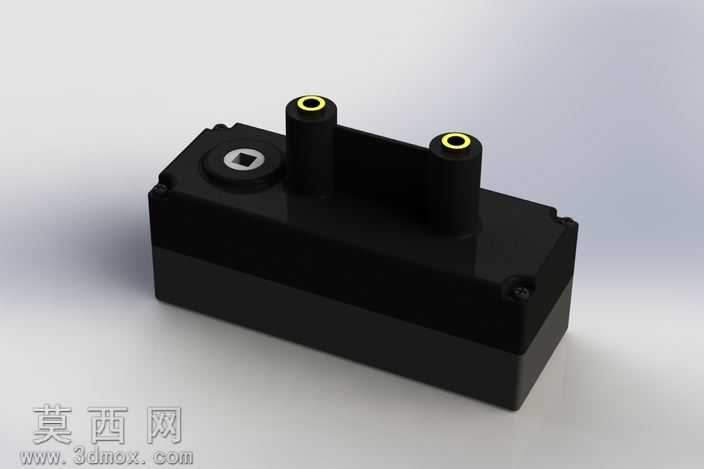

小型直流动力单元在桌面级机器人实训项目里最容易踩的坑，就是输出轴同轴度偏差导致的传动卡滞，不少学生组做竞赛样机时直接采购现成电机装上去，跑不了半小时就因为轴偏磨坏齿轮组，连带着整套传动机构返工。这套模型在结构优化阶段专门针对这个痛点做了调整，输出轴和壳体的配合段预留了0.02mm的轴承安装位公差，不是随便画个圆柱插进去完事，壳体上两个凸起的安装柱做了内凹的定位止口，和上层结构装配时不用反复打表找正，止口卡进去就能保证轴和传动齿轮的中心距偏差控制在允许范围内。

壳体的上下合模面做了0.1mm的错位防呆设计，实际加工注塑的时候不会出现上下壳装反顶坏内部绕组的问题，出线口位置特意做了圆弧过渡的压线结构，不是生硬开个方孔让线直接扯出来，样机调试时反复弯折引线也不会磨破绝缘皮，之前见过不少同类型动力单元因为出线口锐边割线，跑测试的时候短路烧驱动板的情况，这个小细节改完能省不少现场排故的麻烦。

输出轴的扁位结构完全按照实际装联轴器的尺寸做的，不是光轴一根，装配紧定螺钉的时候不用额外打磨轴面，螺钉锁紧后不会出现带载打滑的问题。壳体表面的哑光质感在渲染时特意匹配了实际工程塑料的磨砂面效果，不是亮面塑料的廉价感，做方案汇报时放渲染图能直接看出实物的材质质感，不用后期再P材质。

内部绕组的走线空间在建模时就留足了余量，不会出现实际装配时线挤在壳体内被上下壳压破的情况，端盖的固定螺丝孔做了沉头设计，螺丝锁完不会突出壳体表面，装到机器人底盘上不会和其他结构件产生干涉。自由转速和失速扭矩的参数完全匹配7.5V供电下的实测值，做运动仿真的时候直接把参数输进去就能得到准确的负载响应数据，不用反复修正仿真参数凑结果。

不少实训教材里的电机模型都把安装结构简化得太厉害，学生照着画完拿去加工，装的时候才发现孔位对不上、轴伸长度不对，这套模型把所有装配相关的细节都做全了，不管是拿来做竞赛样机的结构校核，还是给新人做装配公差的教学案例，都能直接用，不用再补画缺失的工艺结构。
