航模机载可卸式货物投放承载装置

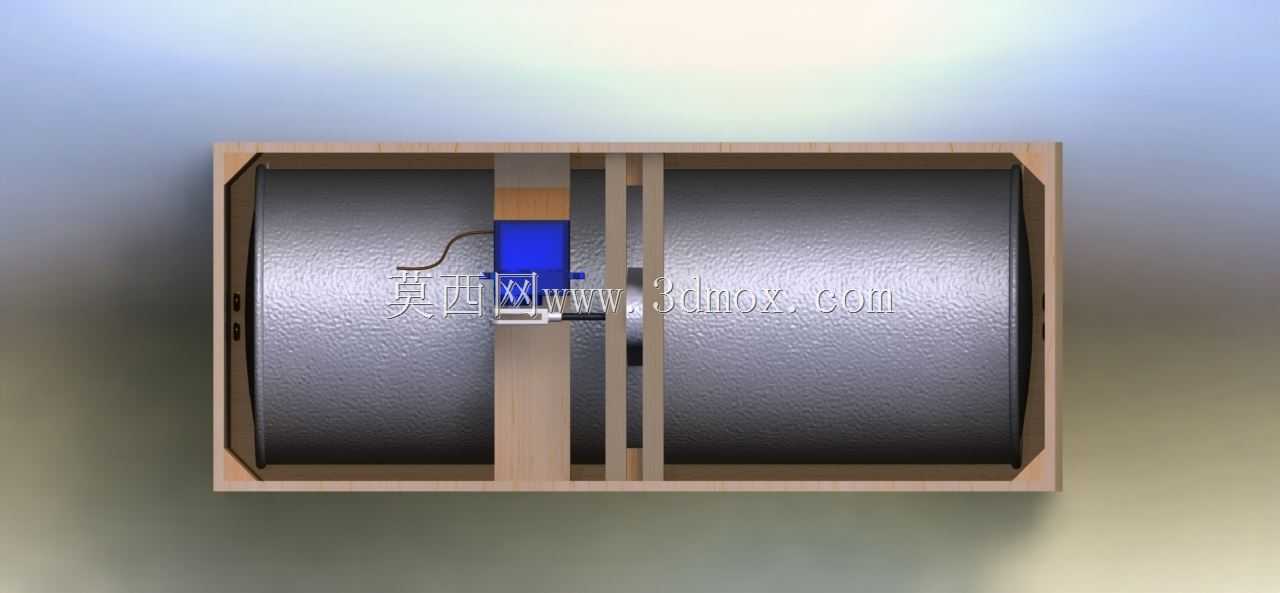

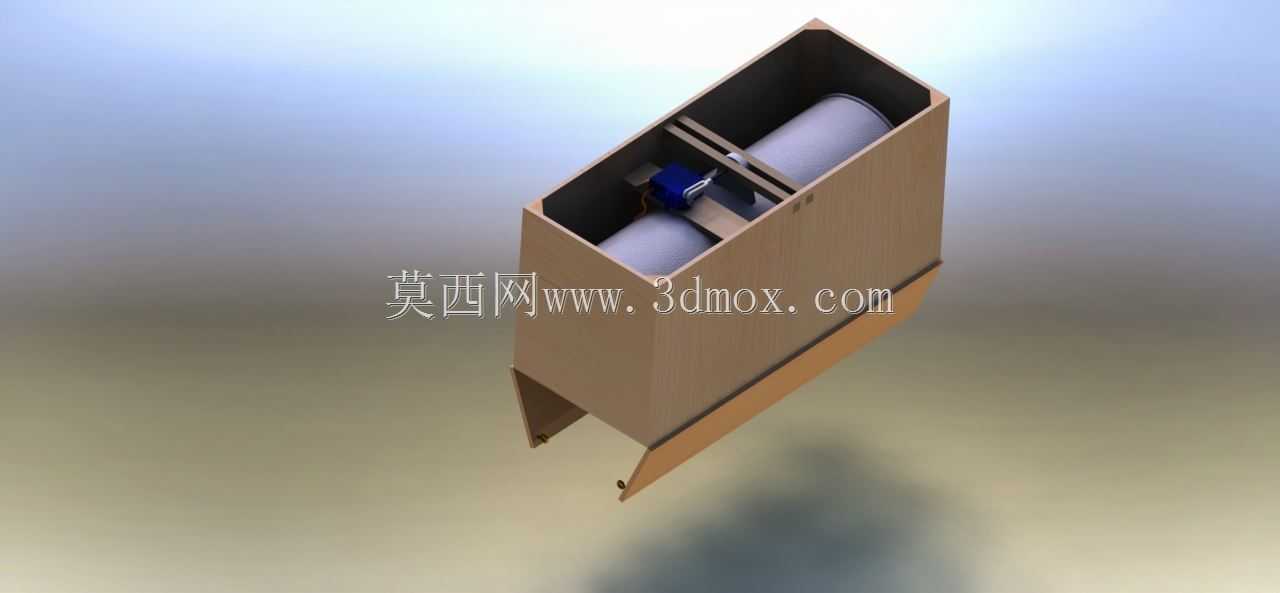

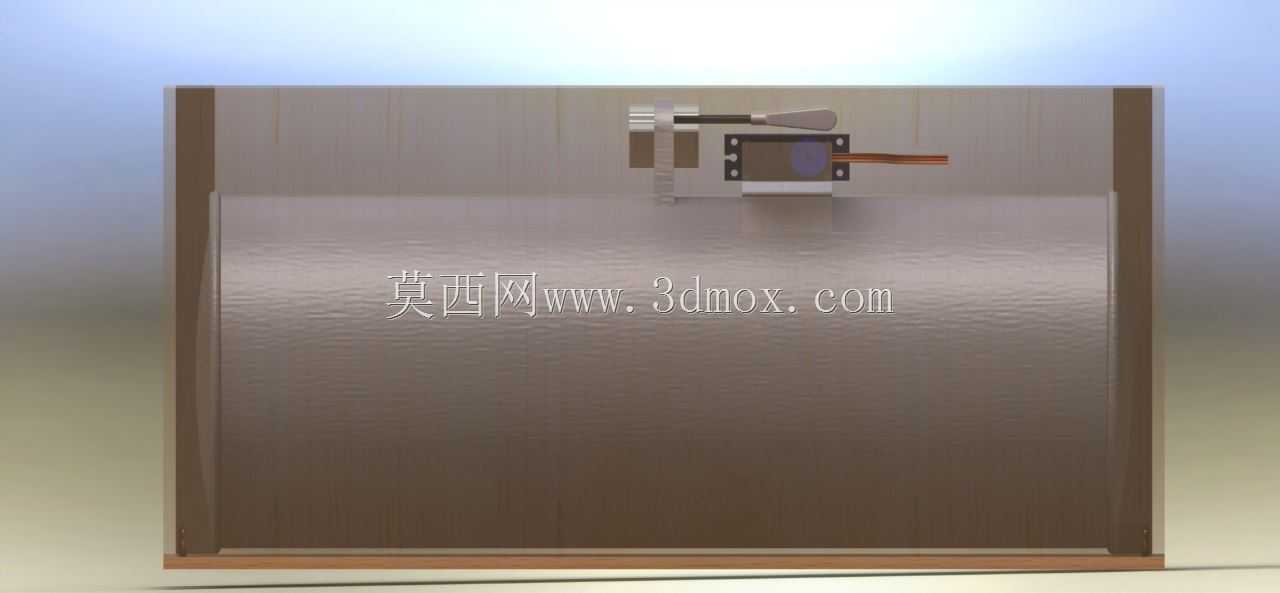

该装置为适配小型航模平台设计的机载货物投放承载结构，核心应用场景为固定翼航模的飞行试验、任务载荷投放验证环节，可在飞行过程中可靠承载指定规格的圆柱状载荷，在收到触发信号后完成载荷的顺畅释放，全程避免卡滞、误触发等问题。从结构布局来看，整体采用长方体箱式承载框架，框架主体采用薄壁板材拼接成型，内部设置有两道平行的横向隔条，将箱内空间分隔为三个独立的载荷容纳位，可同时容纳两枚圆柱状模拟载荷，隔条同时承担载荷径向限位作用，避免飞行过程中载荷在箱内发生窜动，影响航模飞行的重心稳定性。装置底部设置有可翻转的托板结构，托板通过侧边的铰接结构与箱体框架连接，非投放状态下托板处于水平锁止位置，承托载荷底部防止其意外脱落；触发投放动作时，锁止机构释放，托板在自身重力与载荷重力共同作用下向下翻转开启，载荷沿箱体底部开口自然滑落，完成投放动作。箱体内部靠近前端的位置设置有触发联动组件，组件包含拨杆、锁止销与复位弹性件，锁止销在常态下插入托板对应的锁孔内，维持托板的闭合承托状态，当外部触发信号带动拨杆动作时，锁止销回缩脱离锁孔，即可解锁托板完成投放。安装边界方面，该装置整体为规整的长方体结构，背部预留有与航模机身腹舱匹配的安装贴合面，可通过粘接或螺丝紧固的方式固定在航模机身下部的载荷舱位置，装置整体重心与航模纵向重心轴线重合，安装后不会对航模的原有飞行配平造成过大影响。设计过程中重点考量了飞行工况下的气流影响，箱体所有外露棱边均做了小倒角处理，降低飞行过程中的空气阻力，同时箱体侧壁开设了细小的泄压孔，避免高速飞行时箱体内外压差过大导致托板意外受压开启。载荷容纳位的内径尺寸适配常规的圆柱状模拟载荷，内壁预留有微小间隙，既可以保证载荷放置顺畅，也能避免间隙过大导致飞行过程中载荷晃动产生异响或影响飞行姿态。锁止机构的触发力度经过匹配调试，既可以保证飞行过程中受气流扰动、机身振动时不会意外解锁，也能确保触发时仅需很小的作用力即可完成解锁动作，适配航模常用的小型舵机作为触发动力源，无需额外配置大扭矩驱动部件，降低整体机载重量。
