家具门用装配型伊诺克斯合页结构设计

　　日常家具结构设计中，门体与柜体的转动连接部件往往是容易被忽略却直接影响使用体验的核心零件，这款采用装配模式加工的铰链，正是针对民用家具柜门的使用场景开发的连接结构。从实际应用场景来看，这类铰链主要适配平板式家具柜门，常见于衣柜、储物柜、橱柜等民用家具的门体装配，也可拓展用于小型设备箱柜的门体连接，使用场景覆盖日常家居、办公储物、小型工业柜体等多个领域，核心作用是实现门体与固定框架之间的绕轴转动，同时承载门体自身重量，保证门体开合过程顺畅无卡滞，长期使用不会出现下垂、错位等问题。

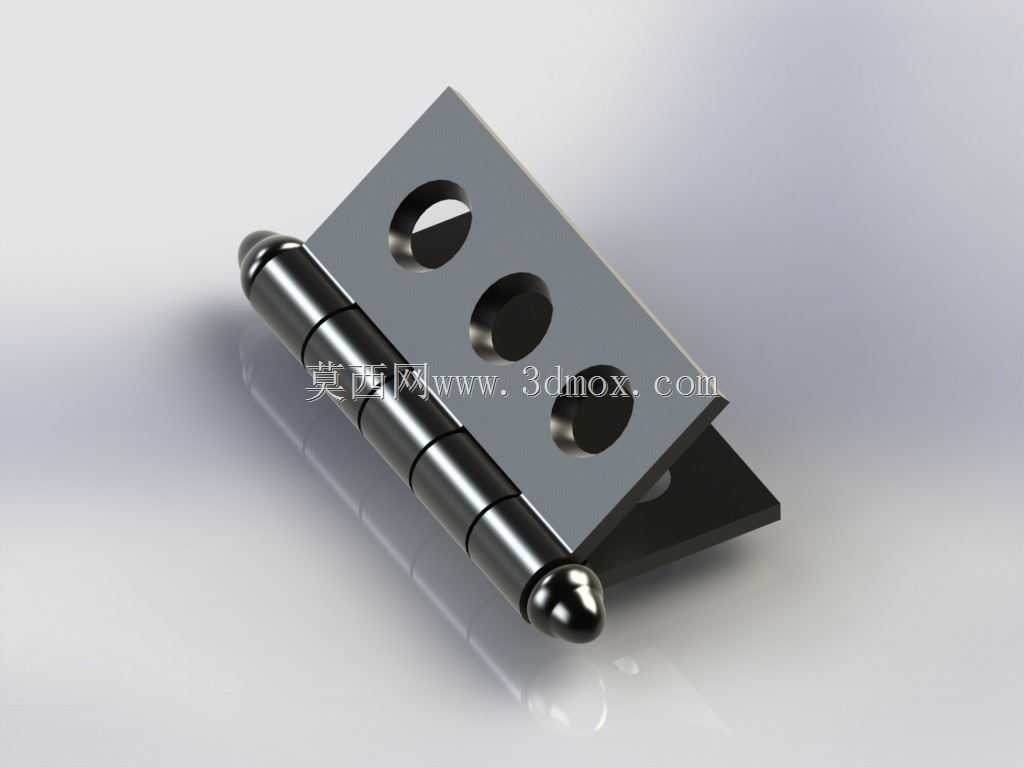

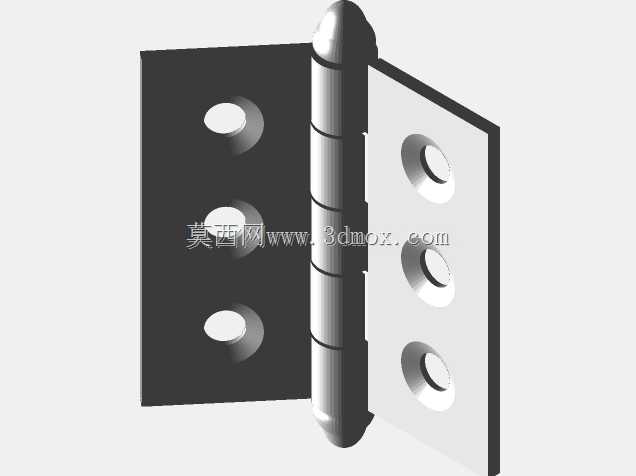

　　从功能特性上看，这款铰链采用双页片对称配孔的结构设计，两个页片分别对应门体和安装框架的固定位，每个页片上设置三个沉头安装孔，安装时螺丝可完全沉入孔位内，不会出现凸起刮蹭门体或框架的问题，同时三孔排布形成稳定的三角固定结构，相比两孔设计能更好地分散门体重量带来的载荷，避免长期使用后页片与安装面之间出现松动偏移。中间的转轴部分采用多段式轴套结构，将转动接触面拆分为多段支撑，相比整段通轴的设计，能更好地抵消门体开合过程中产生的径向偏载，减少转轴局部的磨损量，延长产品的使用寿命；转轴两端做了圆弧封头处理，没有尖锐的棱角外露，既避免安装和使用过程中划伤操作人员，也能防止转轴从轴套中滑出脱落，提升整体结构的可靠性。

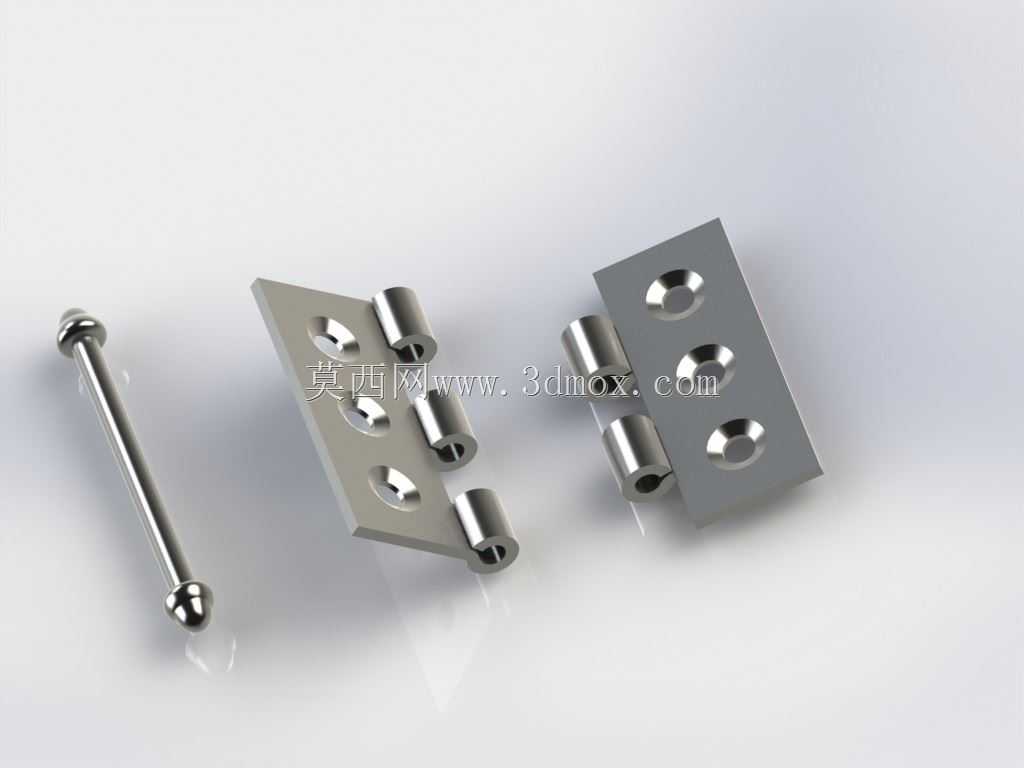

　　在设计思路上，这款铰链完全遵循装配化生产的逻辑，两个页片与中间的转轴轴套采用分体加工后组装的工艺，不需要采用整体折弯或一体铸造的复杂工艺，页片部分可采用冲压工艺批量加工，转轴芯轴可采用标准圆棒料裁切加工，轴套部分可与页片冲压时一体成型或采用焊接方式固定，生产过程中不需要复杂的工装夹具，零部件加工精度容易控制，组装工序简单，适合大规模批量生产，能有效控制生产制造成本。同时分体装配的结构也方便后续的维护更换，如果转轴部分出现磨损，不需要将整个铰链从门体和框架上拆下，只需要抽出转轴芯轴更换即可，降低了后期的维护成本。

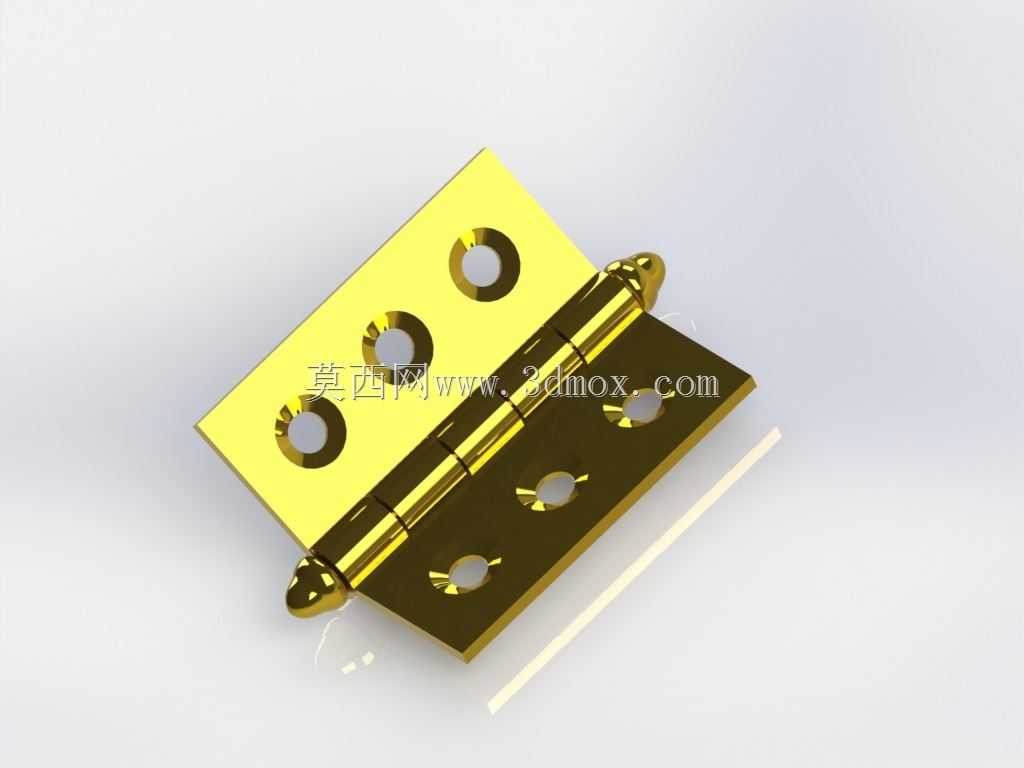

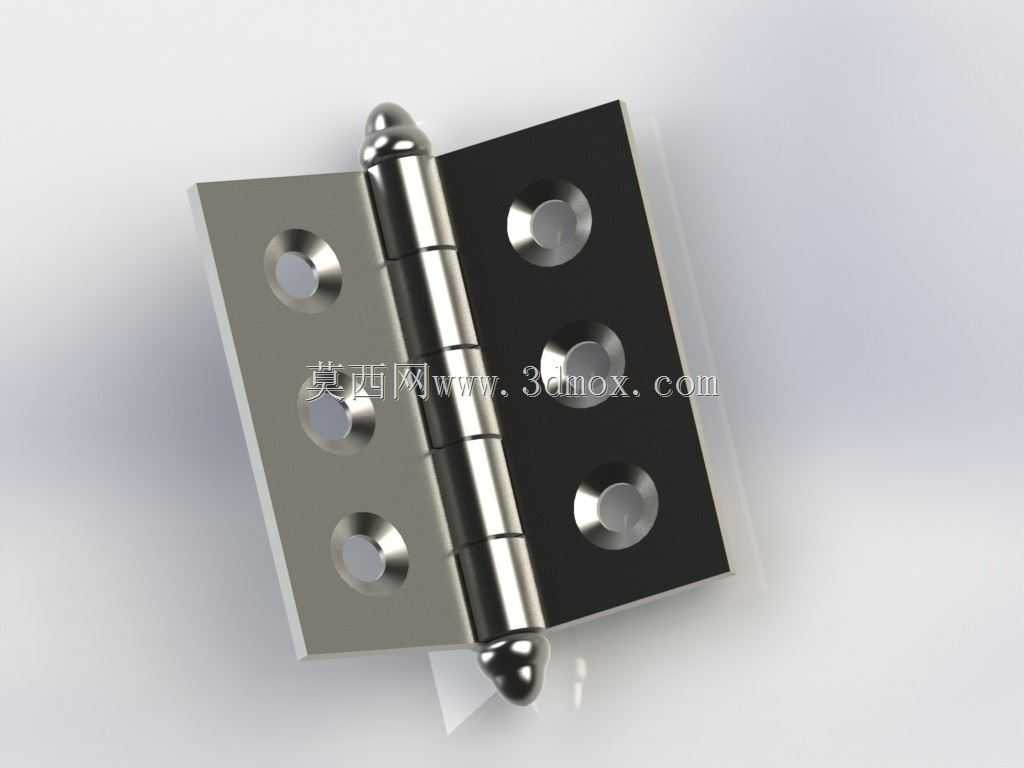

　　从安装边界和尺寸适配的角度来看，这款铰链的页片采用平直矩形结构，没有额外的外凸结构，安装时只需要在门体和框架的对应安装位置预留出页片的贴合平面即可，不需要在门板或框架上做额外的开槽挖缺处理，对安装面的加工要求低，适配12mm到25mm厚度的常见平板柜门，安装孔位的间距经过标准化设计，适配市面上常见的家具安装螺丝规格，安装时不需要额外定制非标紧固件。页片的厚度经过载荷校核，能够承载单扇重量在15kg以内的平板门体，满足绝大多数民用家具柜门的载荷需求，开合角度可以达到180度，完全满足家具门完全打开的使用需求，不会出现门体打开角度不足影响内部储物取放的问题。两个页片分别采用不同的表面处理工艺，一侧为金属原色拉丝处理，另一侧为黑色哑光处理，可适配不同风格的家具配色需求，不需要额外做表面喷涂改色，减少了家具生产过程中的表面处理工序。

　　在实际选型使用时，需要根据门体的重量和尺寸确定单扇门的铰链配置数量，通常高度在800mm以内的柜门配置两个该款铰链即可，高度超过800mm的柜门需要在中间位置增加一个铰链，进一步分散门体重量，避免长期使用后门体出现下垂变形。安装时需要保证两个页片的转轴轴线处于同一条垂直线上，否则会出现开合卡滞、磨损加快的问题，固定螺丝需要采用沉头自攻螺丝或机丝螺丝配合预埋螺母使用，保证连接强度，避免螺丝在反复开合的振动下出现松动。这款铰链的结构没有复杂的阻尼或缓冲结构，属于基础型的转动连接件，适合对成本控制要求较高、不需要额外缓冲功能的家具产品使用，结构简单可靠，故障率低，是家具五金配件中非常经典的实用结构。
