薄板加工用气动折弯设备结构设计

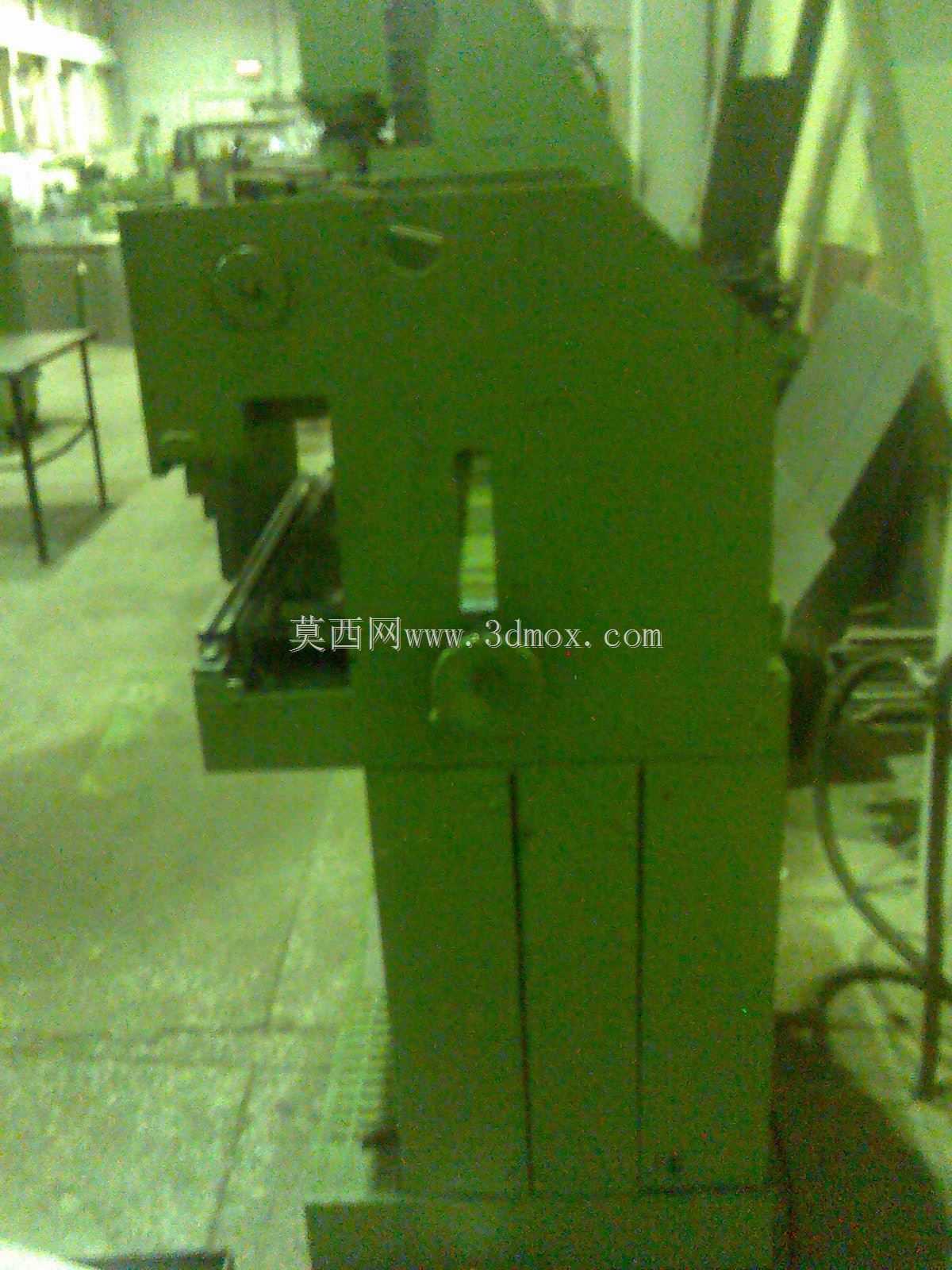

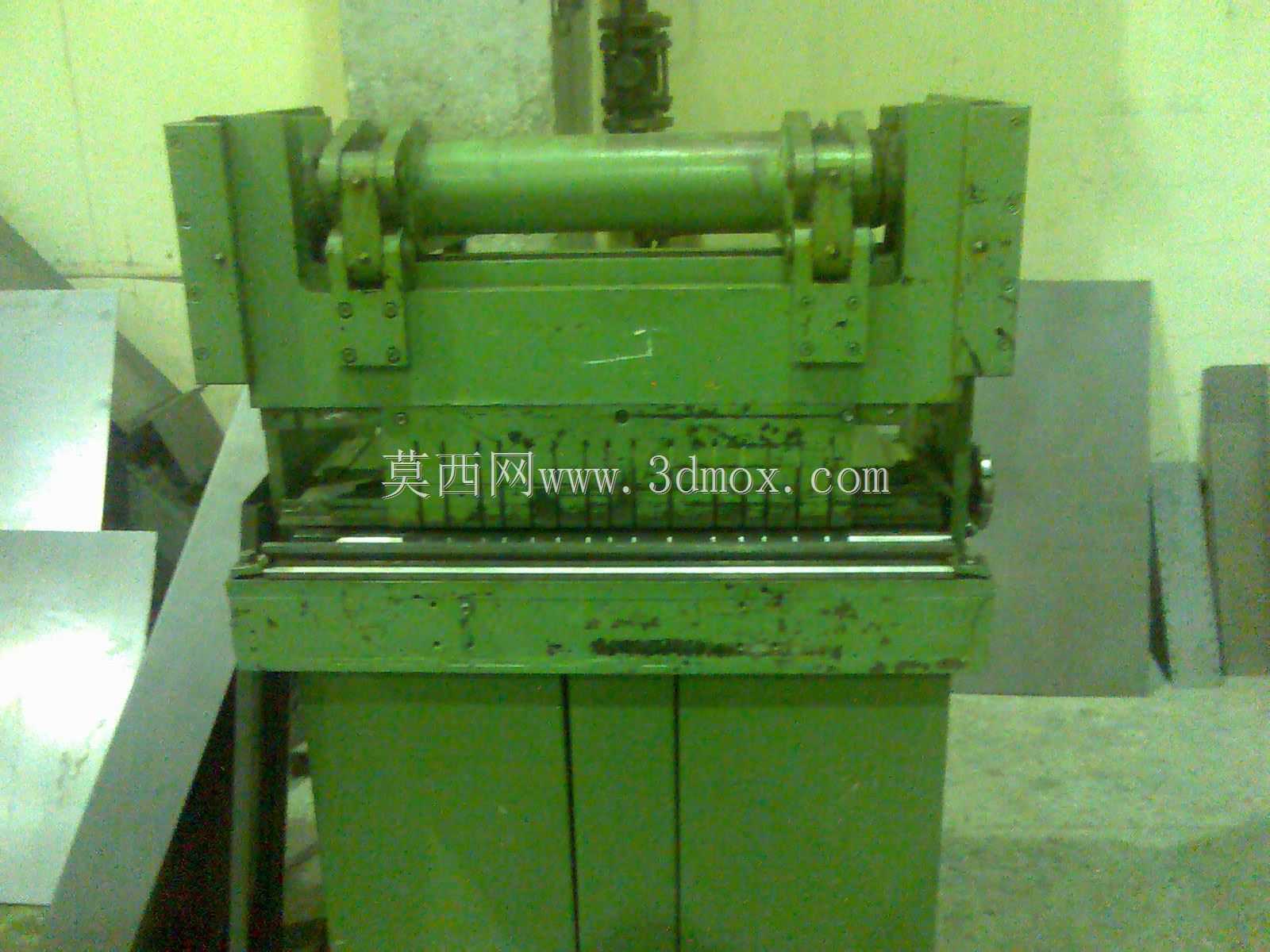

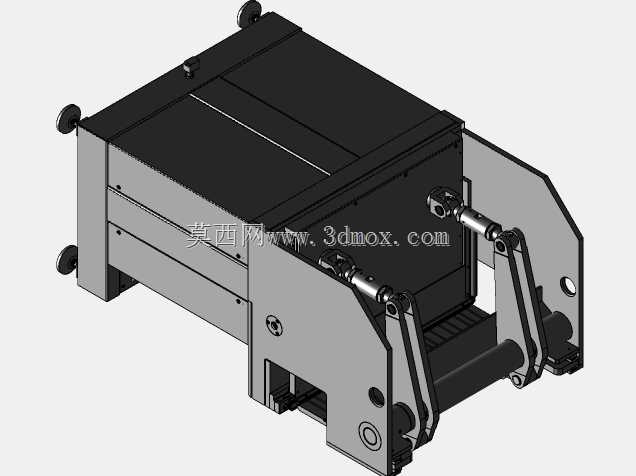

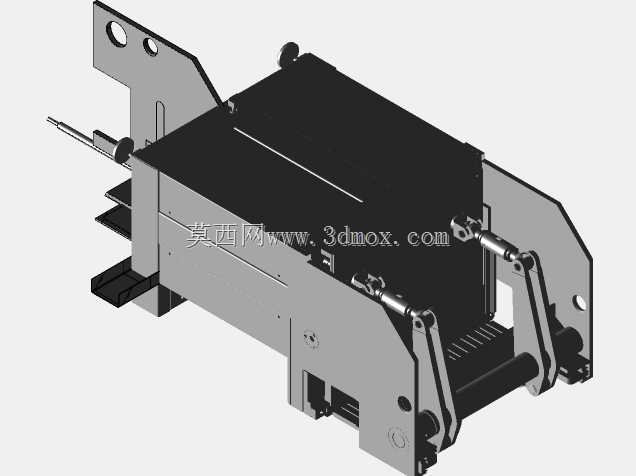

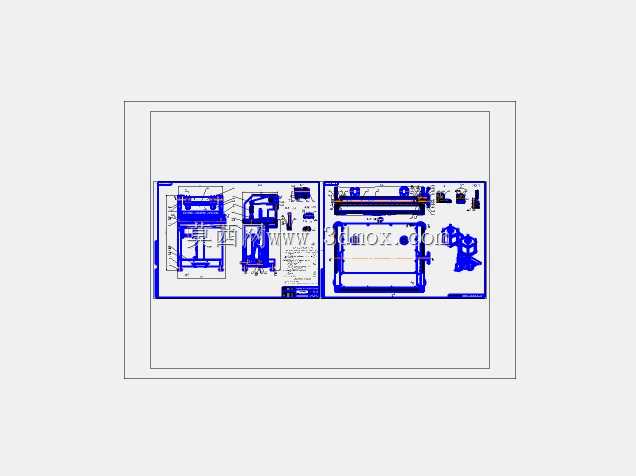

这款气动折弯设备主要面向中小型钣金加工车间、五金制品生产场景，适配各类薄金属板材的折弯成型工序，可完成常见的直边折弯、压边、简单角度成型作业，在机箱机柜生产、五金配件加工、小型金属构件制作场景中能够替代人工折弯与部分大型折弯设备的小批量加工任务，适配0.5-3mm厚度的冷轧钢板、铝板、镀锌板等常见钣金材料，相比传统手动折弯工具能够大幅降低操作人员的劳动强度，同时相比大型液压折弯设备具备更小的占地空间与更低的采购使用成本，适合小批量多批次的柔性加工需求。设备整体采用立式落地结构设计，底部配置可调式支撑脚杯，可在不平整的车间地面完成调平安装，避免设备运行过程中出现晃动影响折弯精度，机身下部为封闭式柜体结构，既可以内置气动控制元件、动力传输组件，也可作为临时储物空间放置常用的操作工具与待加工工件，上部为核心的折弯作业单元，上模压料机构采用平行气动驱动布局，通过多组铰接传动结构将气缸的输出推力均匀传递至整段压梁，保证整幅折弯长度范围内的压合力均匀一致，避免出现折弯角度两端不一致、压痕深浅不均的问题。设备的折弯下模采用整体式长条形结构，对应上模的压合轨迹设计标准折弯槽口，操作人员可根据板材厚度与折弯角度需求快速更换对应规格的下模槽口，侧部配置手动调节手柄，可快速调整后挡料的定位尺寸，控制板材的折弯边距，无需额外借助测量工具即可完成常规尺寸的快速定位，提升批量加工的作业效率。设计过程中充分考虑车间操作的人机工程学，作业台面高度适配成年操作人员站立操作的舒适高度，脚踏控制开关布置在机身前部下方的脚踏区域，操作人员双手扶持板材定位后即可通过脚踏触发压合折弯动作，双手无需靠近压合区域，配合设备的安全防护结构能够有效规避操作过程中的夹手风险。设备整体外形紧凑，安装边界无需预留过大的操作维护空间，背部仅需预留气动管路连接与常规维护的操作空间即可，两侧无需额外预留大尺寸通道，可直接靠墙布置或者并排布置在钣金加工生产线的对应工位，适配小型加工厂的车间布局需求，气动驱动的动力形式相比液压驱动无需配置液压站，不存在液压油泄漏污染车间环境与工件的问题，日常维护仅需定期检查气动管路密封性、加注铰接部位润滑脂即可，维护成本远低于同规格的液压折弯设备，能够很好满足中小型加工主体的薄板折弯加工需求。
