女士休闲游艇船体框架结构设计

　　该模型为小型休闲游艇的船体主框架结构，是整船承载与部件安装的核心基体，主要面向近岸休闲观光、私人短途水上出行场景，适配内陆湖泊、平缓近海区域的女士休闲类游艇使用需求，可作为整船结构设计、受力校核、部件装配的基础三维参照。从结构功能来看，该框架承担整船的全部载荷传递，航行过程中船体受到的水动压力、甲板设备静载荷、人员活动动载荷、上层建筑安装载荷，都会通过纵横交错的骨材传递到主纵桁与艏艉端结构，最终分散到整个船体接触面，避免局部应力集中导致的结构变形。设计过程中优先考虑了小型休闲游艇的轻量化与结构刚度平衡，主纵桁沿船长方向通长布置，作为主要的纵向承力构件，承担总纵弯曲产生的拉压应力，横向肋板按等间距排布，与纵桁采用十字交叉连接，

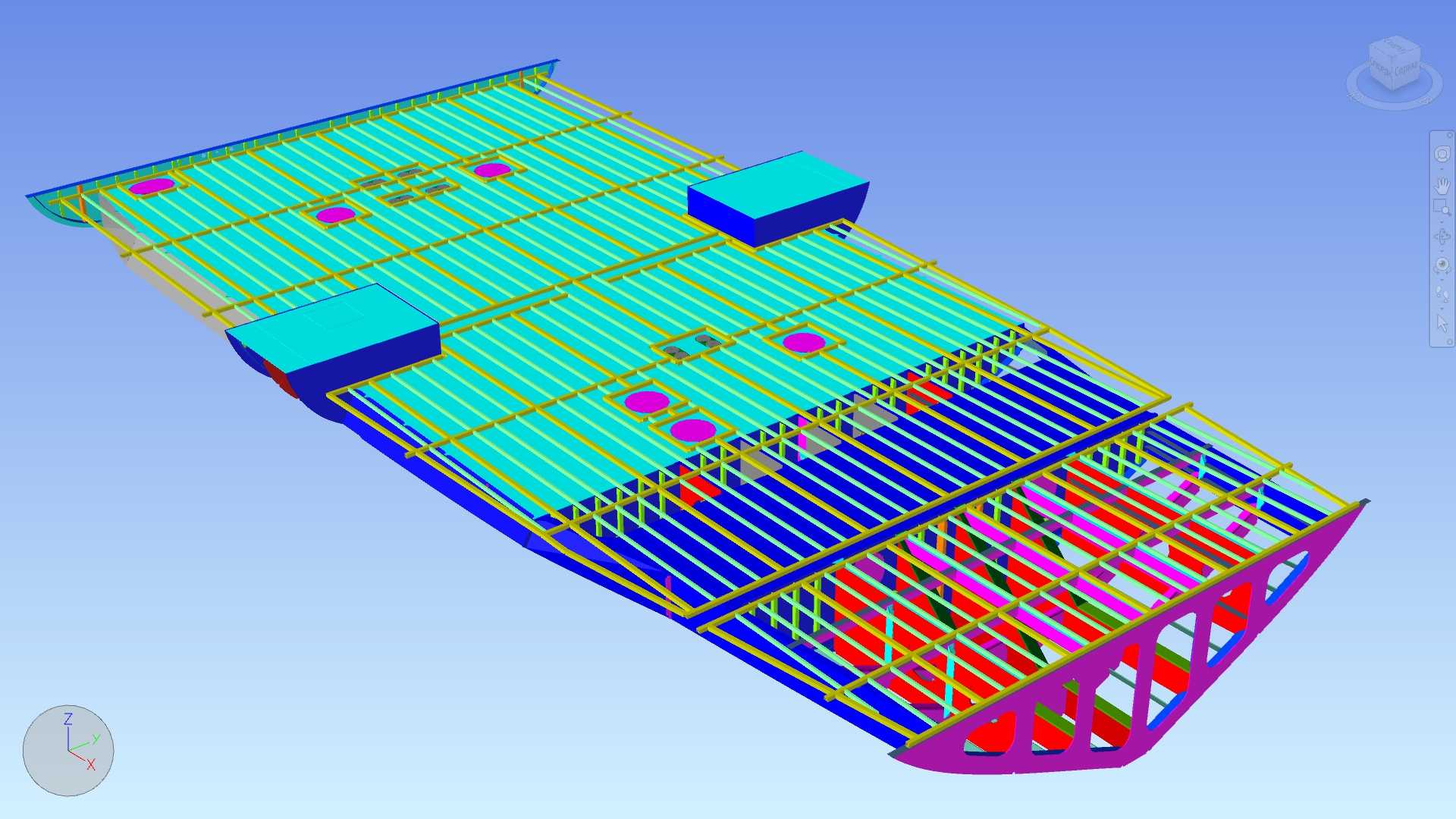

　　形成稳定的网格状承力体系，既保证船体横向刚度，抵抗航行时的横向波浪冲击力，也为甲板铺板、舱内设备安装提供充足的固定点位。艏部框架采用收窄的V型斜切结构，适配游艇破浪航行的线型需求，斜向布置的加强筋从艏尖舱位置向后延伸与主肋板连接，强化艏部受波浪拍击区域的结构强度，避免高速航行时艏部上浪冲击造成的骨材变形。甲板区域的框架预留了多个设备安装位，对应图中凸起的块状基座，可直接安装座椅底座、操控台、储物舱等甲板设施，安装位周边额外增设了局部加强筋，抵消设备运行与人员倚靠产生的局部集中载荷，无需后续额外做补强处理。从安装边界来看，该框架的外轮廓完全贴合游艇船体的外壳线型，框架外侧骨材的外端面与船壳板内表面完全贴合，

　　装配时可直接作为船壳板铺贴的定位基准，减少船壳安装时的线型调校工作量；框架底部的骨材下平面为整船的基准安装面，后续安装动力系统、燃油箱、蓄电池等舱底设备时，可直接以该平面为高度基准，保证整船重心高度符合设计要求，避免航行时出现稳性不足的问题。框架上的圆形预留孔位对应甲板排水管路、线缆穿舱的走线路径，孔位周边做了环形加强处理，避免开孔造成的结构强度削弱，同时孔位位置与后续甲板层、舱内装饰层的预留孔完全对齐，减少装配时的二次开孔工作量。横向肋板上预留的减重孔，在不影响结构整体刚度的前提下，有效降低了框架整体重量，同时为舱内管线布设、舱室分隔提供了穿行空间，避免管线直接暴露在舱内影响空间利用率。在实际设计验证阶段，

　　该框架结构可直接导入有限元分析软件，对不同航行工况下的应力分布、变形量进行模拟计算，比如满载出港工况、高速转弯工况、波浪冲击工况下的结构响应，根据计算结果调整骨材的排布间距、型材规格，在保证结构安全系数满足船舶建造规范要求的前提下，进一步优化结构重量，提升整船的有效载荷能力。对于三维建模从业者而言，该模型的纵横骨材连接方式、局部加强结构的处理思路、安装基准面的设置逻辑，都可作为小型船舶框架结构设计的参考，尤其是骨材与船体线型的贴合处理、预留孔位的加强方式，能够直接复用在同类型小型休闲船舶的结构设计中，减少基础结构的建模重复工作量。
