80吨液压折弯机钣金加工设备结构

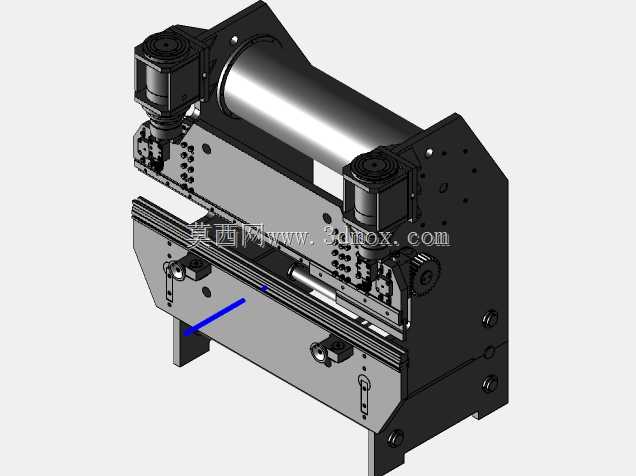

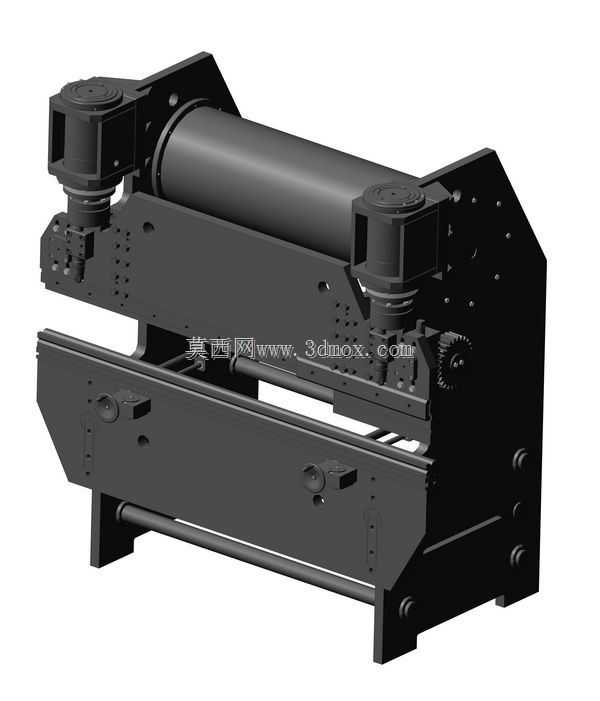

这款80吨规格的液压折弯设备，主要面向中小型钣金加工车间、五金制品生产厂、钢结构配套加工点等场景使用，核心用途是完成不同厚度金属板材的角度折弯成型作业，可加工普通冷轧钢板、热轧钢板、不锈钢板、铝合金板等常见金属板材，能够实现直边折弯、角度折弯、压型等多种加工工序，是钣金加工环节不可或缺的核心成型设备。从设备的功能特性来看，它采用双液压缸同步驱动的结构设计，两侧的液压缸对称布置在上横梁两端，能够为滑块提供均匀稳定的下压力，避免折弯过程中因受力不均出现的角度偏差、板材翘曲等问题，保障折弯工件的成型精度。设备的滑块部分配套有导向结构，配合机架两侧的高精度导轨，能够让滑块上下运行时保持稳定的直线度，减少侧向力对加工精度的影响，同时延长设备核心部件的使用寿命。下模台部分预留了标准模具安装位，可以根据加工需求快速更换不同槽口的下模以及对应形状的上模，适配不同厚度、不同折弯形状的工件加工需求，无需对设备主体结构进行改动即可快速切换加工工序，适配多品种小批量的钣金加工生产模式。在设计思路上，这款设备采用整体焊接式机架结构，机架主体通过钢板焊接后做去应力处理，能够抵消焊接过程中产生的内应力，避免设备长期使用后出现机架变形的问题，保障设备长期运行的精度稳定性。设备的传动结构全部集中在机架上部区域，液压管路排布整齐，既方便日常的维护检修，也能够避免加工过程中掉落的金属碎屑、废料对管路、传动部件造成磕碰损伤。设备后部预留了后挡料机构的安装空间，可配套安装数控或手动后挡料装置，对折弯板材的定位尺寸进行精准控制，减少人工定位的误差，提升批量加工时的工件尺寸一致性。从安装边界来看，这款设备的整体布局紧凑，底部采用落地式支撑脚结构，安装时仅需要平整的硬化混凝土地面即可固定，不需要额外做复杂的地基施工，适合中小型加工车间的场地条件。设备的操作区域设置在机身正前方，预留了足够的操作人员站位空间，上下料的通道开阔，既方便单人完成上下料操作，也能够适配辅助上料装置的对接，降低操作人员的劳动强度。设备的液压系统采用集成式阀组设计，减少了管路接头的数量，降低液压油泄漏的风险，同时液压油箱布置在机身下部区域，既能够平衡整机的重心，提升设备运行时的稳定性，也方便液压油的加注、更换以及日常的油位检查维护。
