手动杠杆式薄板剪切加工设备结构

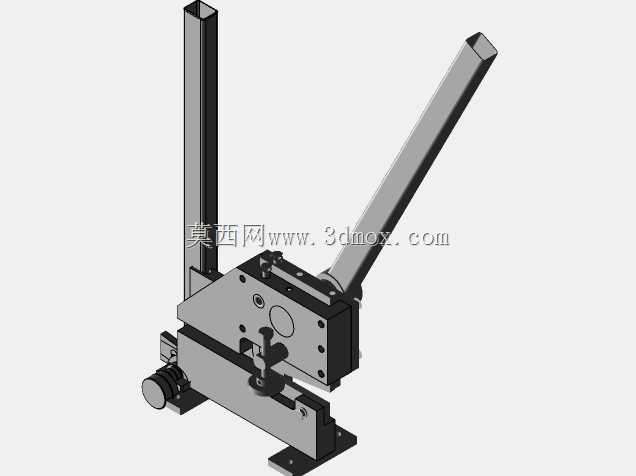

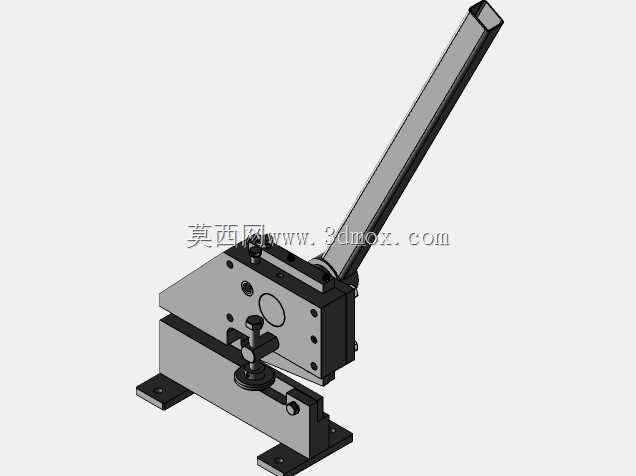

这款手动杠杆式板材裁切设备，主要面向小型钣金加工场景、五金维修作坊、教学实训车间以及现场管线安装作业场景设计，可完成薄钢板、薄铝板、铜皮等各类金属薄板的定长直边剪切作业，也可适配薄绝缘板、硬塑料板等非金属板材的裁切需求，无需外接电源气源，仅依靠人力操作即可完成裁切动作，尤其适合无供电条件的野外现场作业、小批量零散板材裁切需求，能够替代大型剪板机完成小规格板材的快速下料，避免大型设备开机的能耗浪费与操作流程繁琐问题。设备核心采用二级杠杆增力结构设计，长操作手柄通过杠杆比放大人力输入的作用力，将操作端的手动力放大数倍后传递到裁切动刀位置，配合固定在底座上的定刀形成锋利的剪切刃口，剪切过程中动刀沿垂直导向结构做直线进给，保证刃口间隙始终保持均匀稳定，避免出现板材毛边、啃刀、卡料等常见剪切问题，刃口采用斜口剪切设计，裁切过程中刃口逐步接触板材，相比平口剪切大幅降低所需的操作力，普通操作人员单手即可完成1.5mm厚度普通钢板的剪切作业。设备底座采用带安装孔的平板式结构设计，可通过螺栓直接固定在工作台面、角钢支架等稳固基础上，安装时需要保证底座水平无翘曲，避免长期受力导致机架变形影响剪切精度，整体安装边界尺寸紧凑，占用工作台面面积不足0.1平方米，无需预留过大的操作空间，手柄抬起状态下整体高度适配常规站立操作的人机工程高度，操作人员无需弯腰即可完成压下、送料、裁切的全流程操作。设备上设置有可调节的板材定位挡块，可根据裁切需求调整挡块位置，快速完成同规格尺寸板材的批量裁切，保证裁切尺寸的一致性，定位结构采用手拧螺丝锁紧，调整过程无需额外工具，操作便捷高效。机架整体采用钢板焊接后整体加工成型，关键受力位置做了加厚处理，长期承受裁切冲击力也不会出现开裂变形问题，动刀与定刀均采用可拆卸式设计，刃口磨损后可快速拆卸修磨或者更换，降低设备的后期维护成本，铰接转动位置均配置有耐磨衬套，减少长期转动带来的磨损间隙，保证设备长期使用后的裁切精度保持性。
