九叶片离心式叶轮结构设计作品

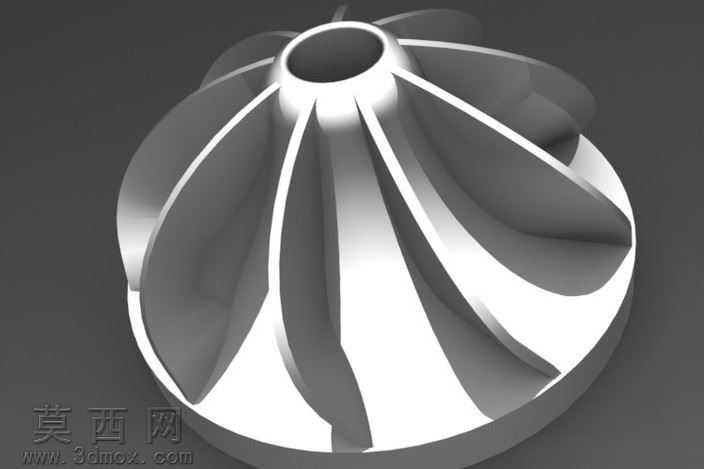

本作品为九叶片结构的离心式叶轮三维建模设计，整体采用回转对称式结构布局，建模过程中以中心轮毂的回转轴线为全局基准，先通过草图绘制确定轮毂的内外径尺寸、轴向高度参数，完成中心安装基座的实体建模，轮毂中心预留标准轴孔结构，用于后续与动力输出轴的装配定位。叶片部分采用空间扭曲曲面造型设计，每片叶片从轮毂外圆面起始，沿径向向外延伸至轮盘外缘，过程中通过控制不同截面的翼型角度、扭转曲率，保证叶片型线符合流体动力学的导流需求，九片叶片沿圆周方向等角度均匀排布，相邻叶片间形成平滑过渡的流道结构，可在叶轮旋转时高效引导介质沿径向甩出，实现动能与压力能的转换。轮盘部分采用圆盘式承托结构，与叶片底部、轮毂外圆做完全融合的圆角过渡处理，避免应力集中问题，建模时通过阵列特征快速完成九片叶片的均布排布，同时对所有曲面做连续性检查，保证相邻面之间达到G1级以上的平滑衔接，消除建模过程中产生的碎面、尖角问题。渲染阶段采用哑光金属材质模拟叶轮常用的铝合金或不锈钢材质特性，调整材质的粗糙度、反射参数还原金属零件的真实质感，通过布光突出叶片的曲面扭转形态与整体结构的层次感，清晰展现流道的空间走向与各部分的连接关系。设计过程中兼顾了结构的力学性能与流体性能，对称式的九叶片布局可有效降低叶轮高速旋转时的动不平衡量，平滑过渡的流道结构可减少介质流动过程中的阻力损失与湍流扰动，整体结构无冗余设计，各部分壁厚均匀，既满足实际工况下的强度需求，也适配后续的加工制造工艺要求，可作为离心风机、水泵类流体设备的核心叶轮部件参考设计。
