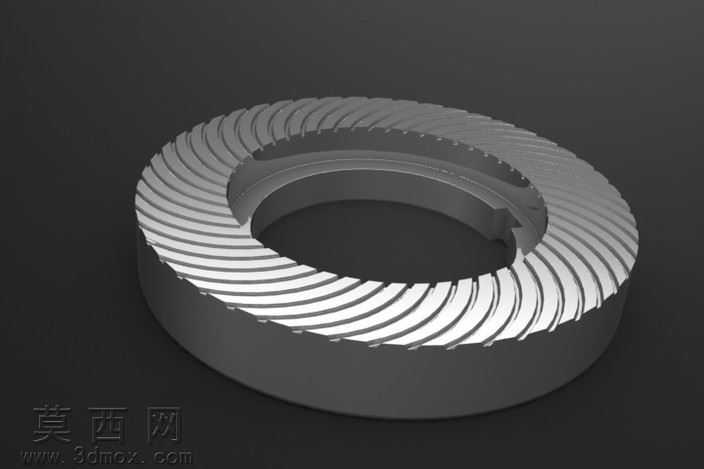

螺旋端面齿圈结构三维造型设计

本作品为螺旋齿端面齿圈的三维参数化造型，建模过程以齿形轮廓的精准构建为核心起点，首先通过齿廓曲线方程推导螺旋齿的空间扫掠路径，精准匹配端面齿的螺旋升角、齿距、齿厚等核心传动参数，保证每一个轮齿的空间形态符合啮合传动的几何要求。建模阶段采用多特征组合的构建逻辑，先完成齿圈基体的环形实体搭建，通过回转特征生成齿圈的基础内环、外环与基准端面，保证基体的同轴度、端面平行度等形位公差符合机械传动件的设计规范；随后基于单个轮齿的轮廓线，通过沿螺旋引导线的扫掠特征生成单个轮齿实体，再通过圆周阵列特征完成整圈轮齿的均匀排布，阵列过程严格控制齿间角度误差，保证所有轮齿的分度精度。材质与渲染环节，为模型赋予了哑光金属材质，模拟经过精加工的合金钢齿圈表面质感，调整材质的粗糙度、反光度参数，还原金属零件经铣削加工后的细腻表面纹理；渲染场景采用深色纯色背景，搭配柔和的侧方主光源与轮廓补光，清晰凸显轮齿的螺旋走向、齿面弧度与齿根过渡结构，让观看者可以直观观察齿形的空间形态与结构细节。设计过程中重点优化了齿根位置的过渡圆角特征，避免应力集中问题，同时对齿圈的安装定位台阶、内环避让结构做了细节处理，让模型不仅具备外观展示性，也可用于后续的装配干涉检查、运动仿真分析。整个造型过程未绑定特定的参数化配置约束，所有齿形参数、基体尺寸均可根据实际传动需求调整，可直接用于数控加工编程参考、齿轮传动机构的运动模拟演示，也可作为机械设计教学中螺旋齿轮类零件的建模参考案例，帮助学习者理解空间螺旋齿形的构建逻辑与环形传动件的结构设计要点。
