飞机起落架驱动活塞结构三维设计

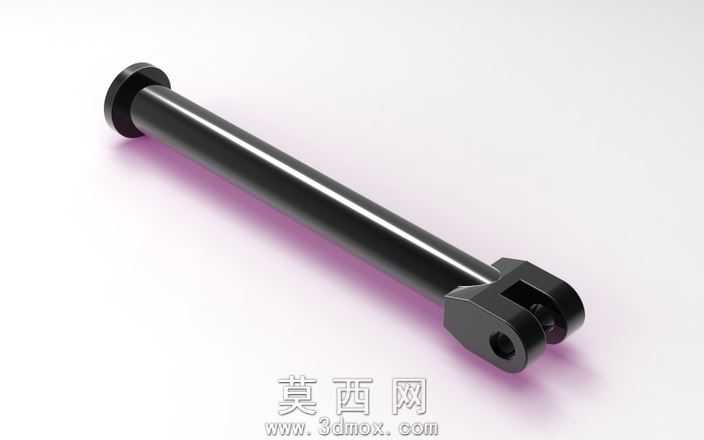

本作品为飞机起落架配套的驱动活塞三维建模设计，整体建模过程严格遵循航空零部件的设计规范，以保证结构合理性与装配适配性为核心目标开展设计。建模初期先梳理驱动活塞的功能逻辑：该部件作为起落架收放动作的核心传动构件，需要承担动作输出、载荷传递的作用，因此整体采用长杆式主体搭配叉形连接端的结构布局。建模阶段首先绘制杆身的基础回转轮廓，通过旋转特征生成主体杆身的基础实体，杆身设计为等直径长圆柱形态，保证动作过程中运动轨迹的直线度，一端设计为带限位凸台的端头结构，用于匹配驱动缸内部的限位结构，避免活塞运动超出行程范围；另一端设计为叉形铰接结构，通过拉伸、切除特征加工出铰接耳板与销轴安装孔，用于和起落架的传动摇臂完成铰接装配，保证动力传递过程中铰接处的转动自由度符合运动要求。建模过程中对所有棱边做了适配的圆角处理，既消除应力集中隐患，也符合航空零部件的加工工艺要求，避免锐边带来的装配损伤与应力断裂风险。材质与渲染阶段，为还原部件的真实使用状态，主体赋予高强度合金钢材质，添加发黑处理的表面质感，调整材质的金属反射参数与粗糙度，模拟航空结构钢表面经过表面处理后的哑光金属质感，同时在铰接孔、限位凸台等关键配合面微调材质粗糙度，体现配合面经过精加工后的细微光泽差异；场景布光采用多光源组合方案，主光源从侧上方投射，清晰勾勒杆身的圆柱轮廓与叉形端的结构层次，添加柔和的环境补光避免暗部细节丢失，底部搭配淡紫色的环境反光烘托金属部件的质感，最终渲染效果清晰展现部件的整体形态与结构细节。设计过程中充分考量部件的装配兼容性，所有结构尺寸均参考起落架驱动机构的通用设计参数，杆身直径、铰接孔间距、凸台尺寸均做了标准化适配，既保证活塞在驱动缸内的往复运动顺畅，也保证叉形端与外部传动部件的铰接匹配度，整体结构简洁实用，去除了冗余的设计特征，在满足结构强度要求的前提下尽可能控制部件重量，符合航空零部件轻量化与高可靠性并重的设计原则，完整还原了起落架驱动活塞的典型结构特征，可用于航空机械结构教学、起落架系统装配模拟等场景。
