飞机起落架驱动活塞结构三维设计

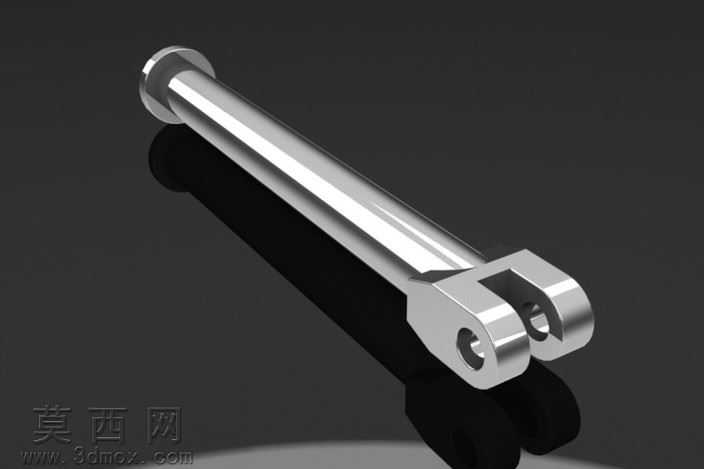

本次设计的起落架驱动活塞，采用SolidWorks完成全参数化三维建模，建模过程遵循航空机械零件的设计规范，从杆部主体到端部叉形连接结构均采用自底向上的建模逻辑，先绘制各截面草图再通过拉伸、旋转、切除等基础特征完成主体构建，针对端部叉耳的同轴安装孔，采用异形孔向导精准定位，保证孔位的同轴度公差符合装配要求，杆部与端头的过渡位置做了圆角优化处理，避免应力集中问题，提升零件的结构可靠性。材质配置上选用航空常用高强度合金钢材质，在渲染环节调整金属材质的粗糙度、反射率参数，还原金属机加工后的亮面金属质感，搭配深色哑光背景突出零件的轮廓结构，通过三点布光方案打光，让杆部的圆柱曲面呈现自然的明暗过渡，清晰展现零件的外形特征。结构设计上，该活塞为起落架收放驱动系统的核心传动构件，长杆主体承担动力传递的轴向载荷，端部的双叉耳结构用于与起落架的铰接支座连接，通过销轴实现转动配合，整体结构简洁规整，没有冗余设计，在满足传动强度要求的前提下尽可能控制零件重量，适配航空部件的轻量化设计需求。设计思路围绕起落架的实际装配场景展开，该零件作为起落架总装的第二个组成构件，建模时充分考虑了与后续装配部件的配合公差，杆部的直径尺寸、叉耳的间距、安装孔的孔径均按照通用航空起落架的配合标准设定，确保后续总装时各部件能够精准匹配，无需反复调整尺寸参数。建模完成后对零件进行了干涉检查，确认各特征之间不存在重叠冲突，同时对关键受力位置做了结构强度的初步校核，保证零件在承受轴向推拉载荷时能够满足使用强度要求，整体模型结构完整，特征参数清晰，可直接用于后续的虚拟装配、运动仿真以及工程图纸的导出工作。
