带蜗轮减速结构的差速器传动总成

项目分类:3D模型 发布时间:2021-06-10 ID:197730
  • 带蜗轮减速结构的差速器传动总成
  • 带蜗轮减速结构的差速器传动总成
  • 带蜗轮减速结构的差速器传动总成
  • 带蜗轮减速结构的差速器传动总成
  • 带蜗轮减速结构的差速器传动总成
  • 带蜗轮减速结构的差速器传动总成
  • 带蜗轮减速结构的差速器传动总成
  • 带蜗轮减速结构的差速器传动总成
  • 带蜗轮减速结构的差速器传动总成
  • 带蜗轮减速结构的差速器传动总成
  • 带蜗轮减速结构的差速器传动总成
  • 带蜗轮减速结构的差速器传动总成
  • 带蜗轮减速结构的差速器传动总成
  • 带蜗轮减速结构的差速器传动总成

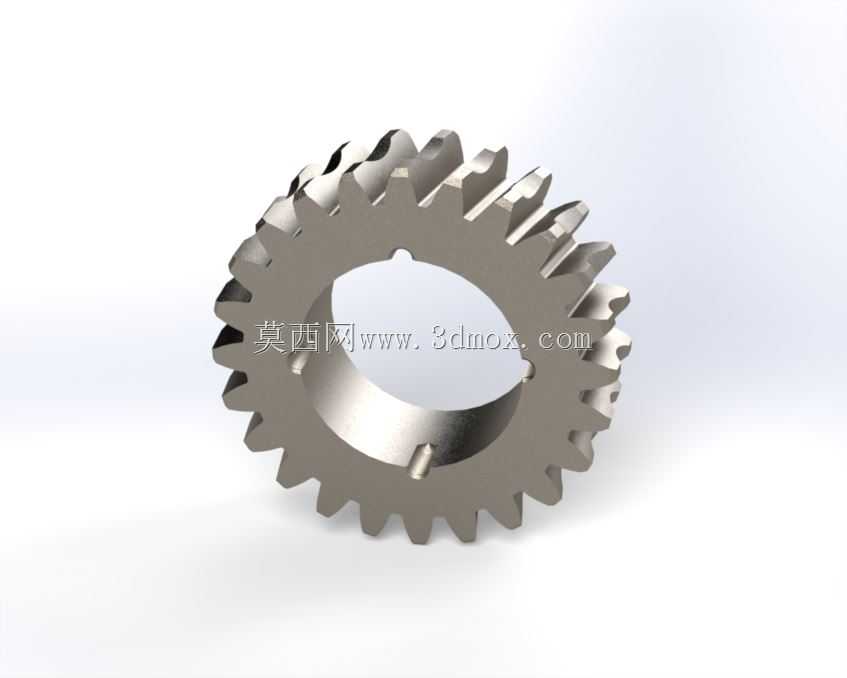

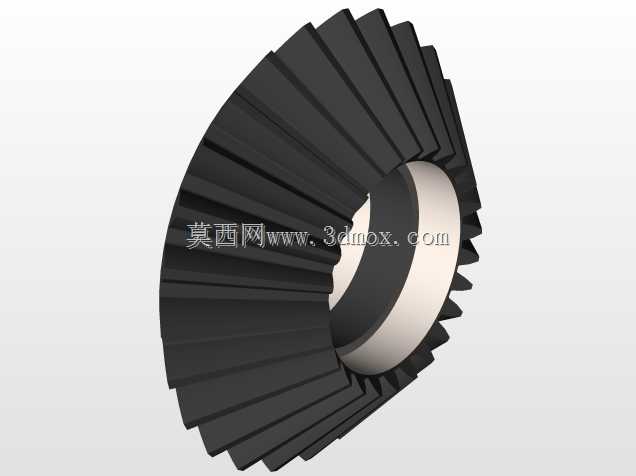

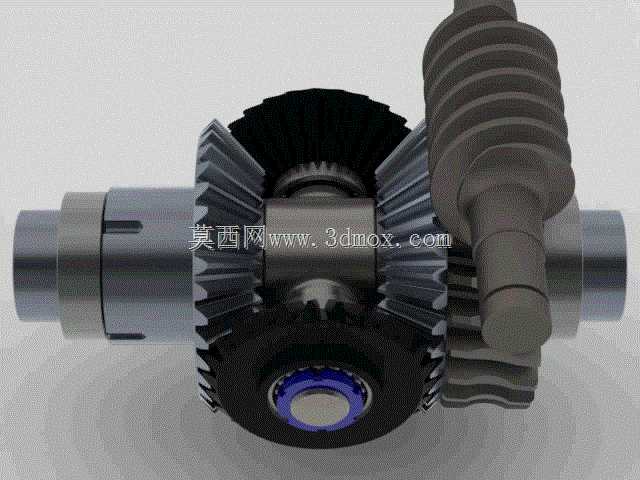

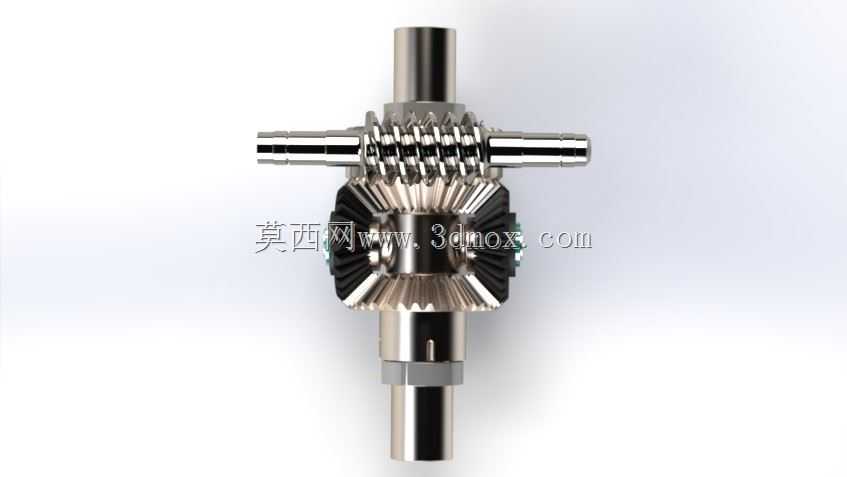

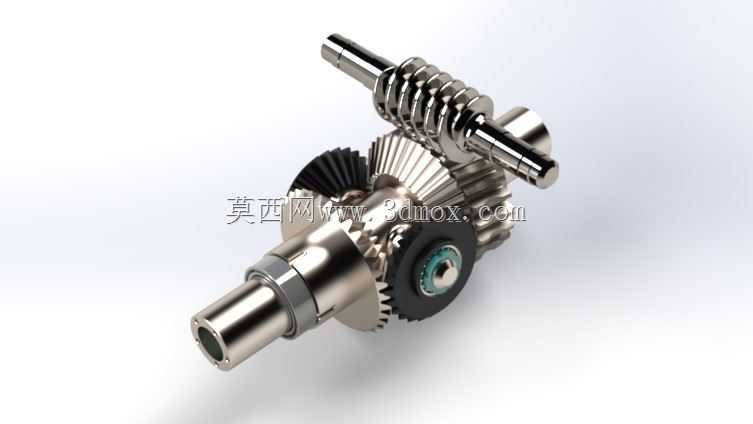

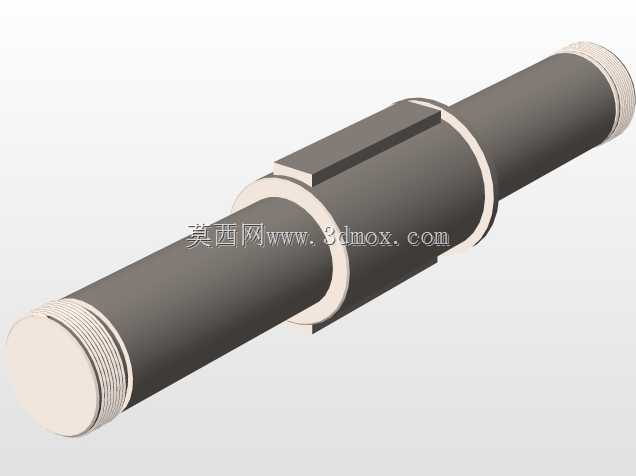

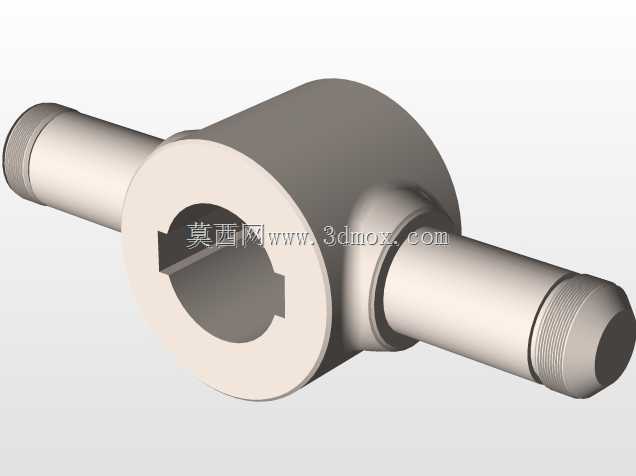

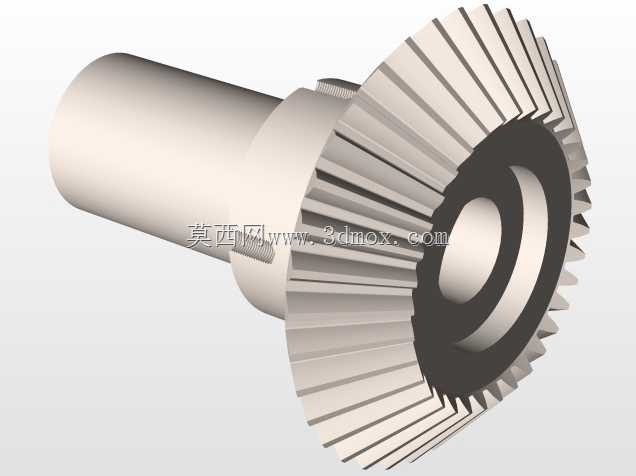

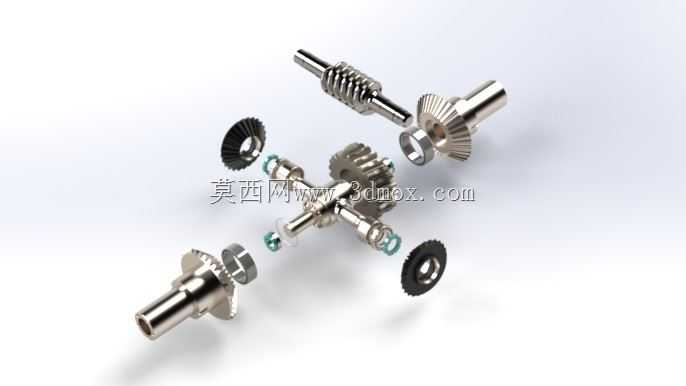

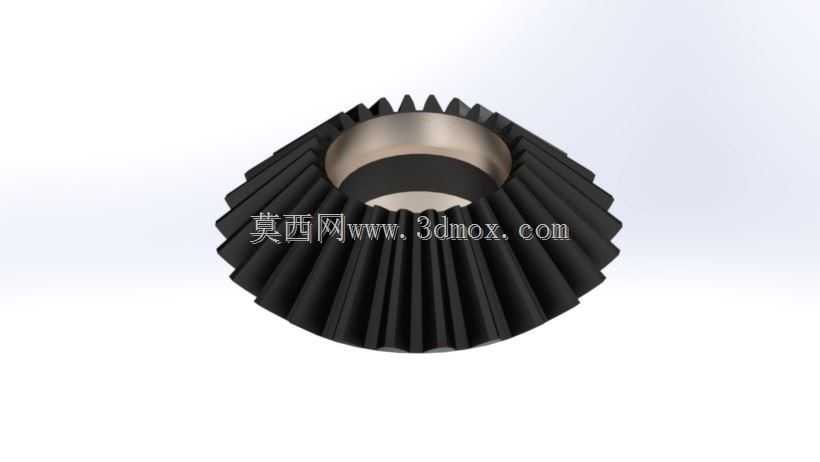

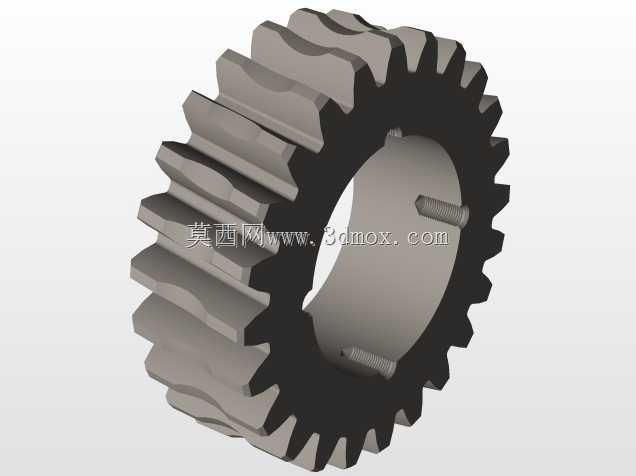

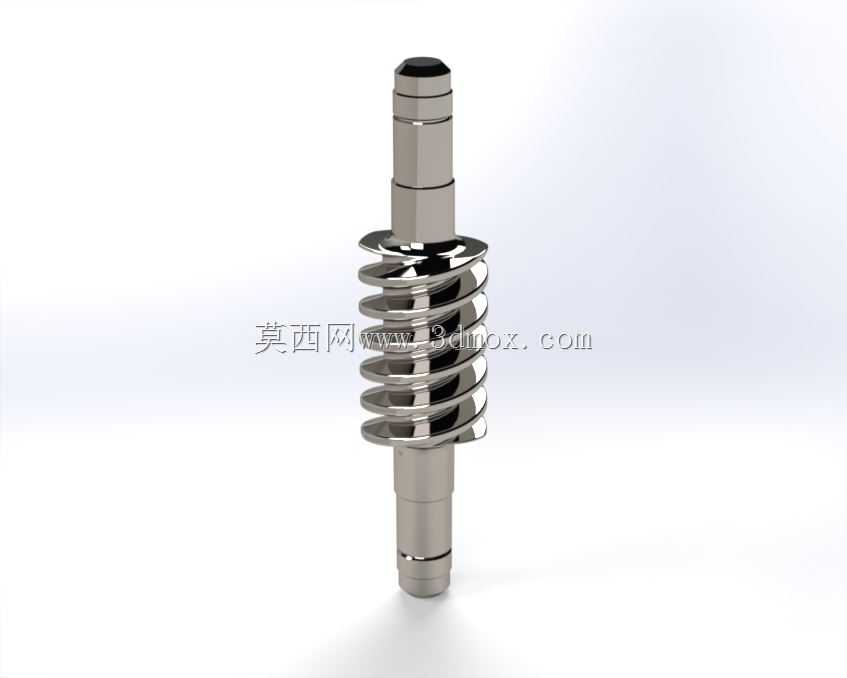

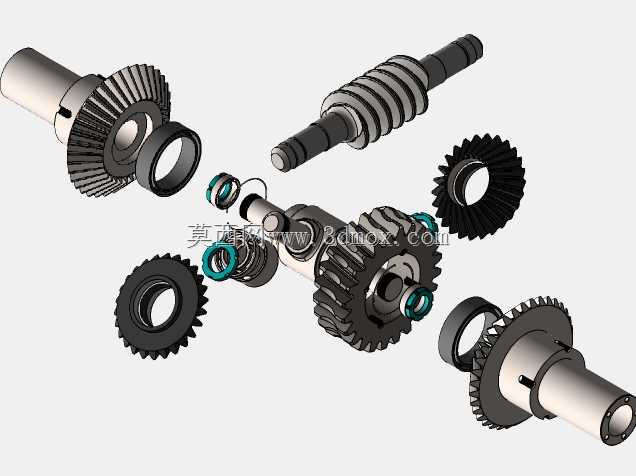

该传动总成集成蜗轮减速与差速传动功能,主要应用于小型代步车辆、轻型输送设备、低速作业机具的动力传输环节,可同时实现动力减速增扭与两侧输出轴差速转动的核心作用,适配需要单动力输入、双轴差速输出的低速传动场景,能在设备转弯、两侧负载不均时自动调整输出转速,避免传动部件卡滞与轮胎/滚轮的过度磨损。整套结构采用同轴串联布局,输入端为蜗杆轴,与集成在差速壳体上的蜗轮直接啮合,将垂直方向输入的动力换向90度后传递至差速总成,差速部分采用直齿锥齿轮行星差速结构,包含两个行星锥齿轮与两个半轴锥齿轮,行星齿轮通过十字轴固定在差速壳体内部,可随差速壳体公转同时根据两侧负载差自转,实现两侧输出轴的转速差调节。设计过程中优先保证传动啮合精度,蜗杆采用渐开线圆柱蜗杆齿形,蜗轮齿面与蜗杆齿面做共轭匹配,确保传动平稳性与承载能力,差速器锥齿轮采用等模数等压力角设计,保证行星轮与半轴轮的啮合侧隙均匀,避免传动冲击。整套总成的安装边界以输入蜗杆轴与两侧输出半轴的轴线为基准,输入蜗杆轴线与输出半轴轴线空间垂直交错,输入轴伸出端预留标准轴径与键槽,可直接连联轴器或带轮,两侧输出半轴采用等径设计,伸出长度对称,适配常规轮毂或传动轮的安装尺寸,差速壳体外部做圆弧过渡处理,既减少壳体转动时的风阻与磕碰风险,也为内部齿轮预留足够的润滑储油空间,壳体上预留润滑注油孔与密封位,可适配脂润滑或稀油润滑的不同使用场景。整套结构的传动比匹配低速重载的使用需求,蜗轮蜗杆级可实现较大的单级减速比,配合差速结构的直连传动,整体传动效率可满足小型动力设备的使用要求,所有传动部件的轴肩、卡簧槽位置均做应力释放处理,避免长期交变载荷下的轴类部件断裂,轴承安装位预留标准公差配合区间,可直接适配常规深沟球轴承的安装,无需额外定制非标轴承,降低后期维护替换的成本。
