往复圆周运动槽轮绞轮传动机构

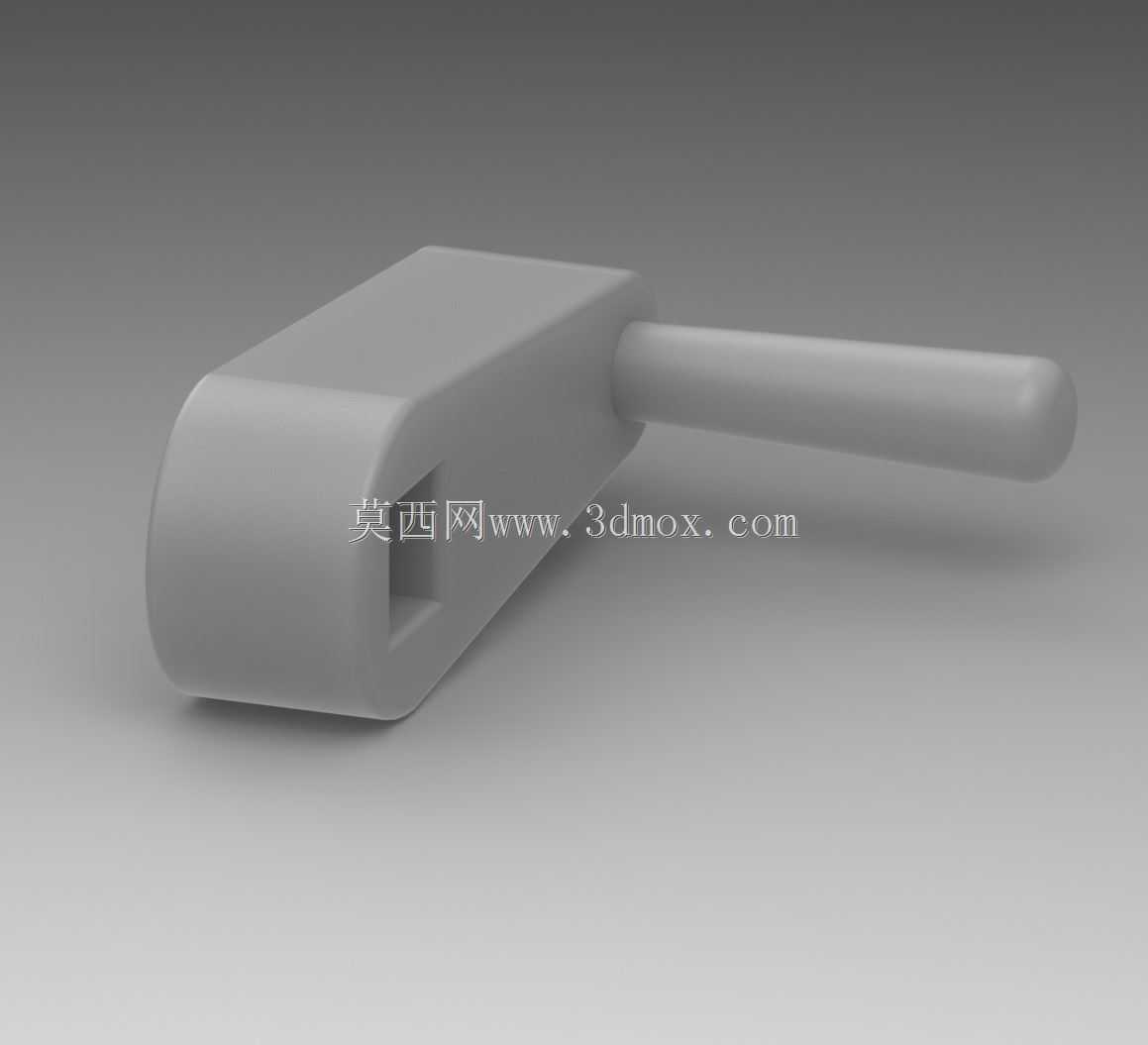

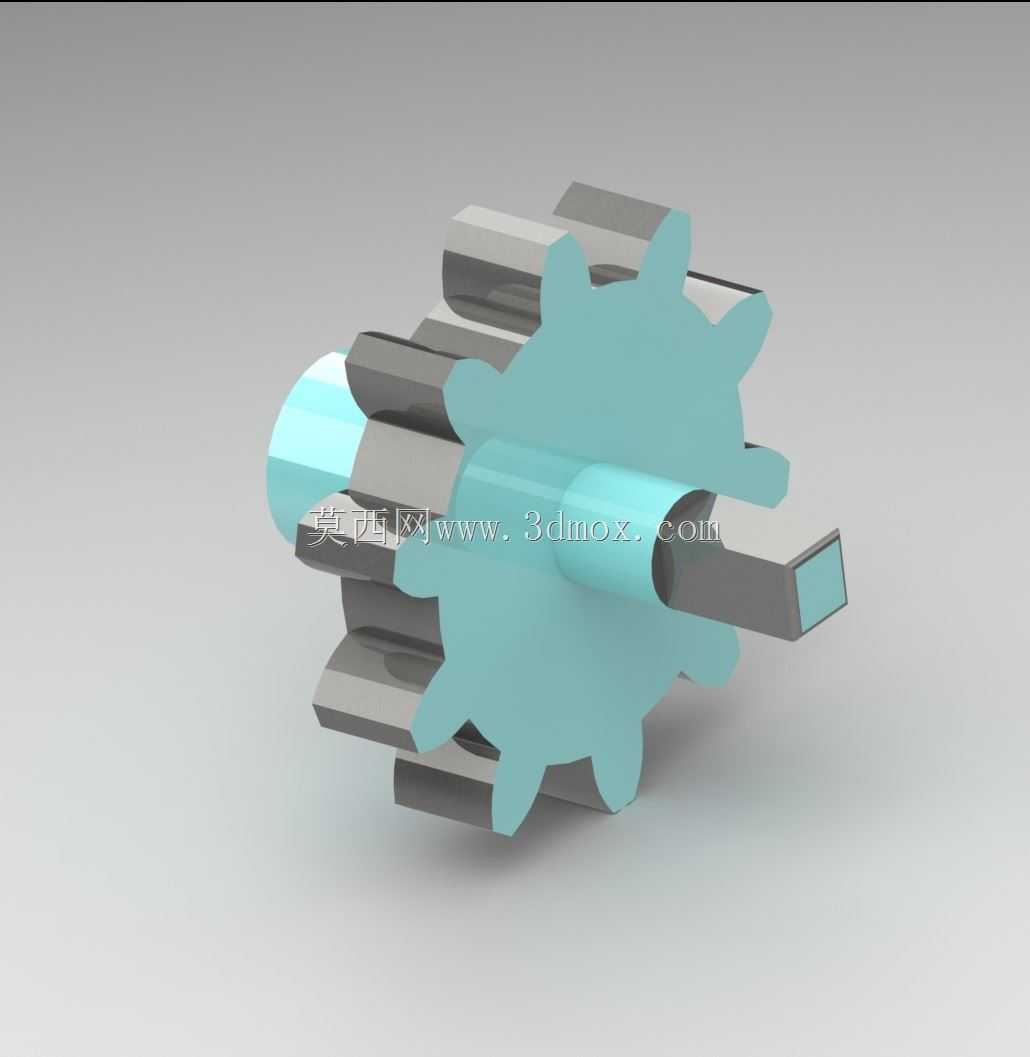

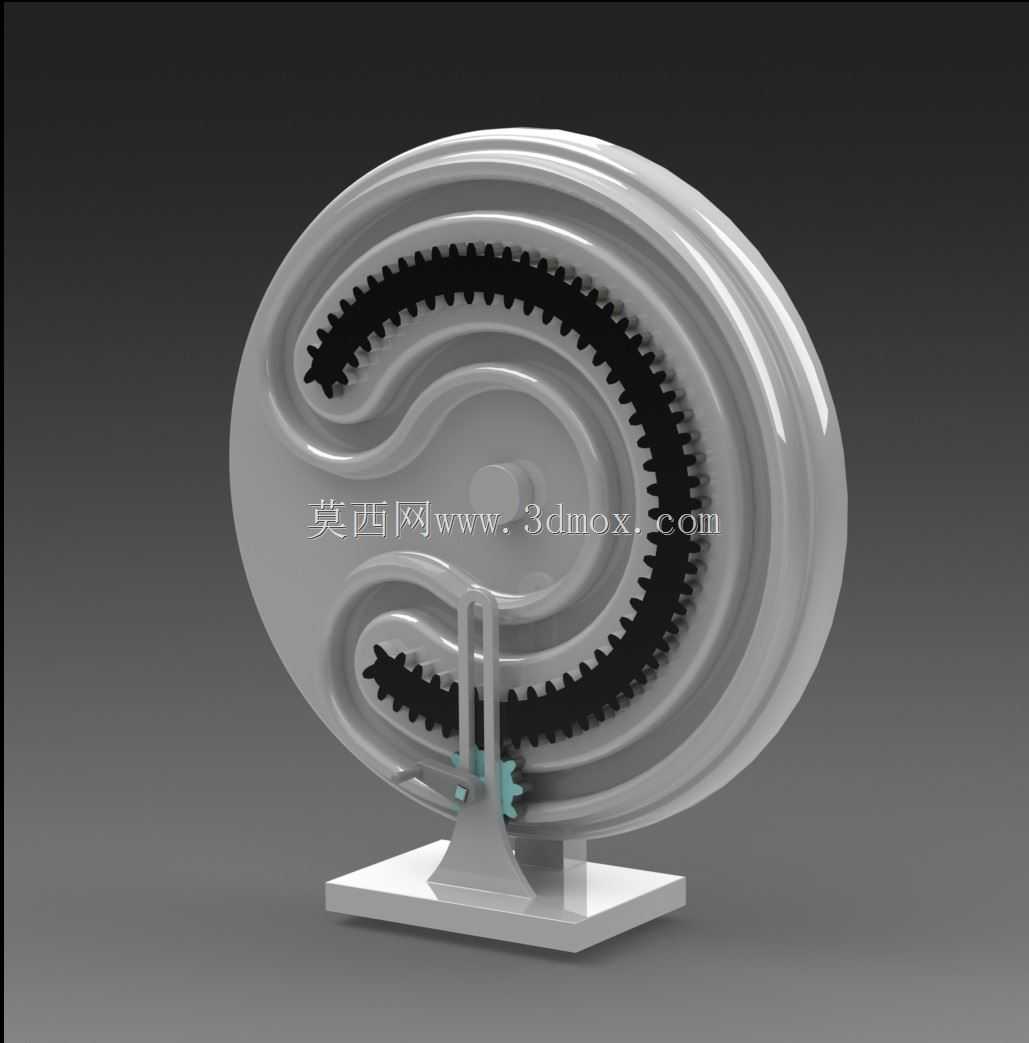

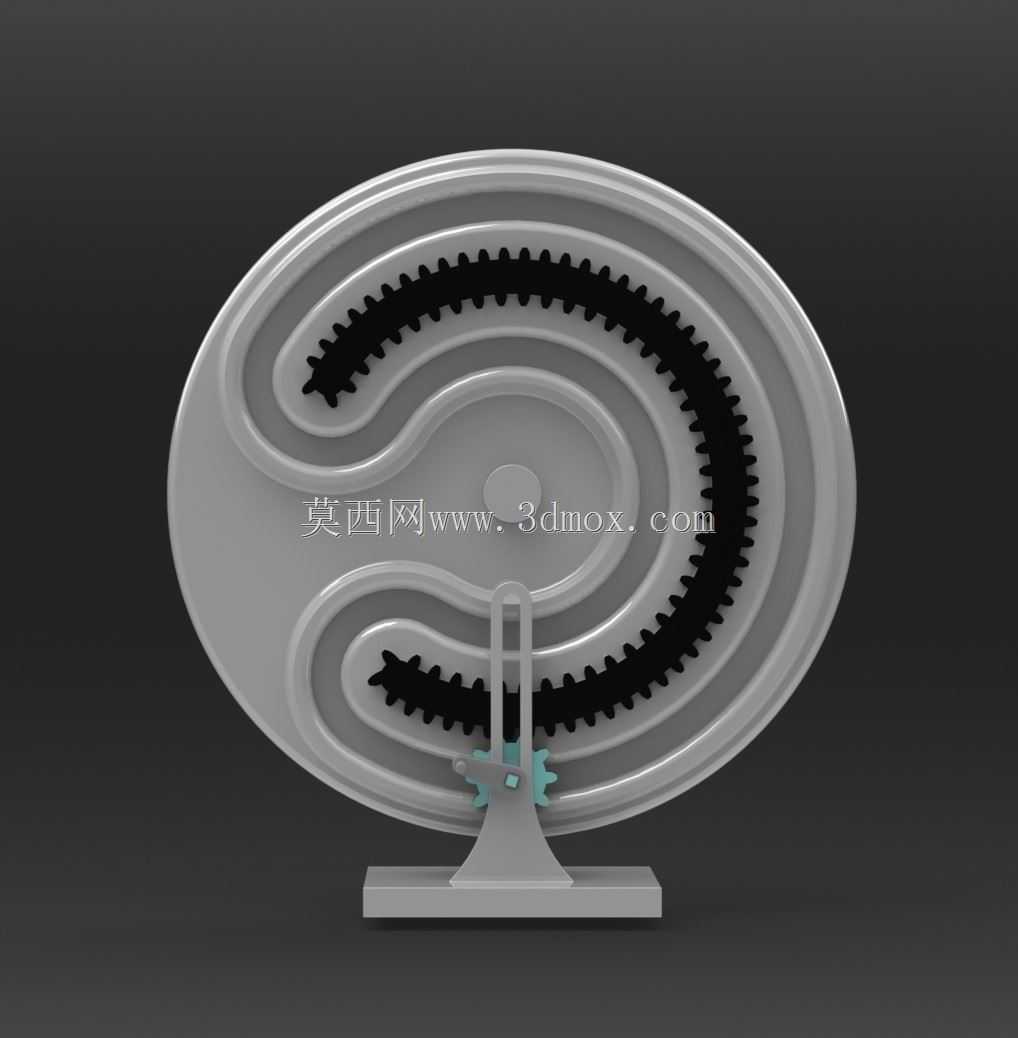

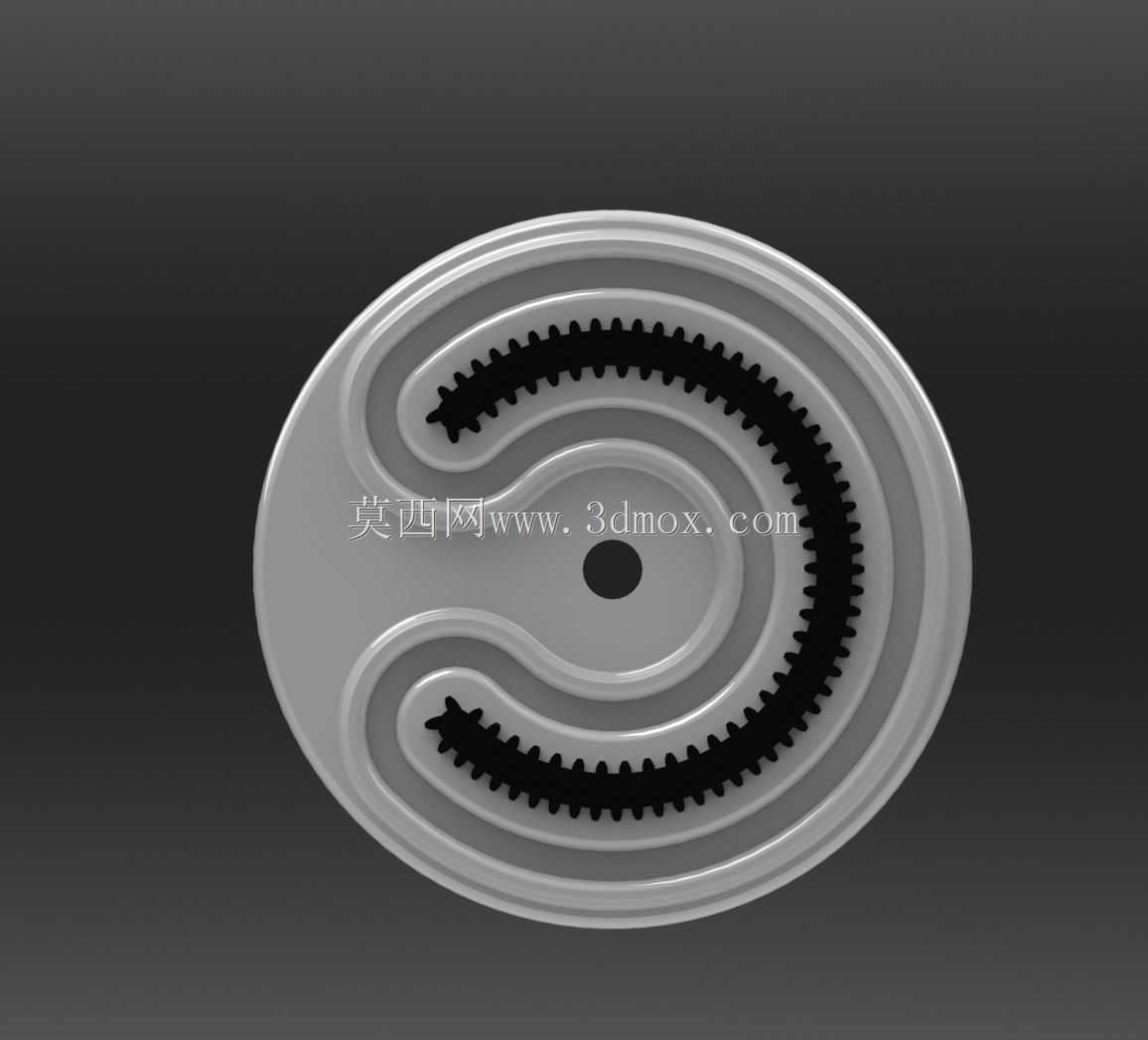

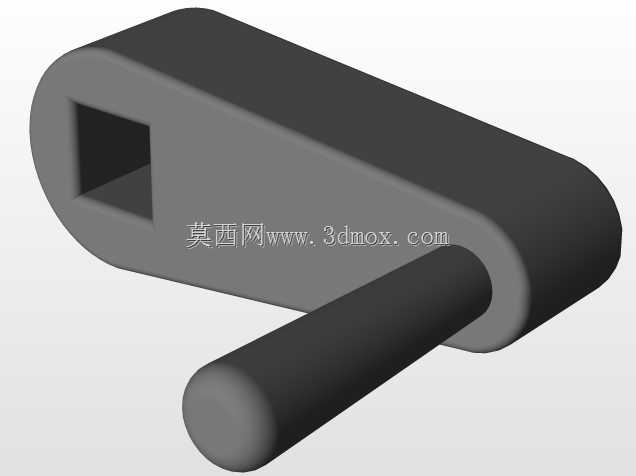

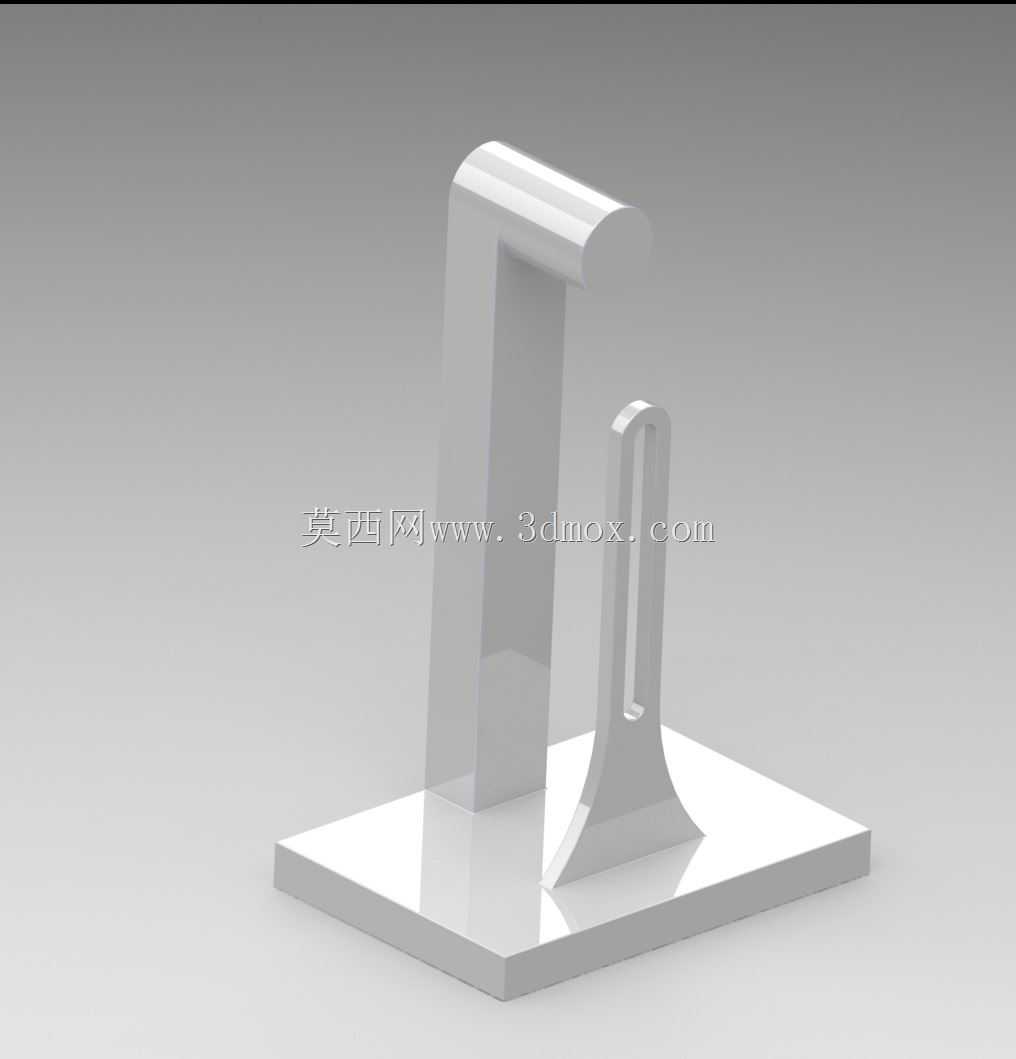

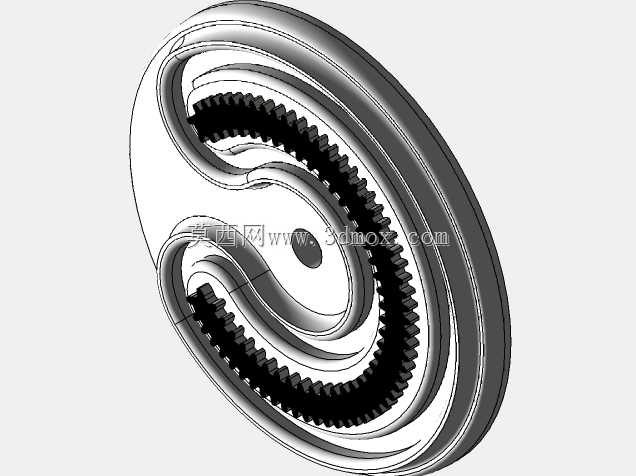

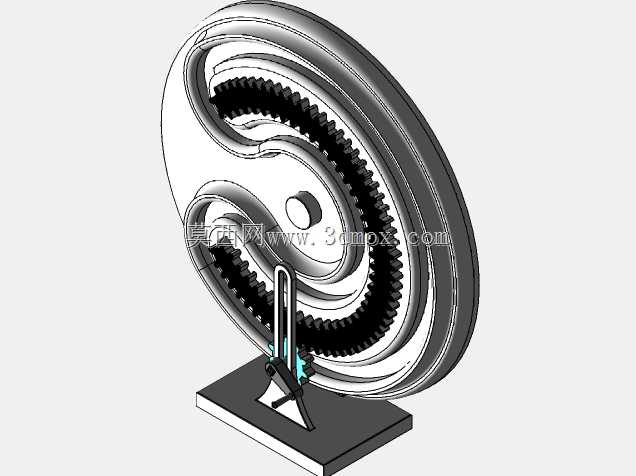

该槽轮绞轮传动机构主要应用于机械原理教学演示、轻载间歇往复传动场景，可作为教具直观展示运动转换逻辑，也可嵌入小型自动化设备中实现特定轨迹的往复圆周输出，常见于教学实验台、小型工艺品传动装置、轻载工位切换机构等场景，能够将输入侧的连续回转运动稳定转化为输出端的可控往复圆周动作，替代复杂的电控往复方案，降低小型设备的结构成本与控制难度。从实际用途来看，该机构核心作用是完成运动形式的转换，无需额外设置换向电控元件，仅通过纯机械结构即可实现连续转动到往复摆动的输出，在不需要高速大扭矩传动的场景下，具备结构可靠、维护简便、无需编程调试的优势，适合教学场景下帮助学习者理解非圆齿轮啮合、槽轮传动的运动特性，也可用于创意动态摆件的动力传递结构，依靠稳定的运动轨迹实现持续的动态展示效果。从功能特性来看，该机构采用内啮合异形齿槽轨道搭配小齿轮输入的结构，小齿轮在闭合的S形内齿轨道内持续啮合转动，带动承载齿轨的轮盘做固定角度范围内的往复圆周运动，整体传动过程啮合平稳，无明显冲击卡顿，运动轨迹完全由齿槽的轮廓曲线决定，可通过调整齿槽的曲率、路径长度来改变输出端的往复摆角与运动周期，底座采用一体式支撑结构，输入轴与支撑座集成设计，装配后同轴度精度易保证，运行过程中无额外的轴向窜动。从设计思路来看，该结构优先保证运动轨迹的闭合性与啮合的连续性，内齿轨道采用等距曲线设计，确保小齿轮在整个S形路径内滚动时齿面始终保持有效啮合，不会出现脱齿、卡滞问题；支撑结构采用立式单臂支撑设计，既预留了足够的轮盘运动空间，也尽可能缩小了整体结构的横向占用尺寸，底座设置平整安装面，可通过螺栓直接固定在安装基板上，无需额外设计适配支架。从外形尺寸与安装边界来看，整体结构为扁平圆盘加立式底座的布局，圆盘部分的厚度控制在较小范围，适配桌面级安装场景，底座的安装孔位对称分布，安装时需预留轮盘往复摆动的圆周空间，输入轴端预留外接动力的连接位，可对接小型手摇柄或微型减速电机，整体安装边界规整，无外凸的易干涉结构，可直接嵌入各类演示装置或小型设备的安装腔体内，不需要额外做结构避让设计。
