异形曲线轮廓透明饮用塑料瓶结构设计

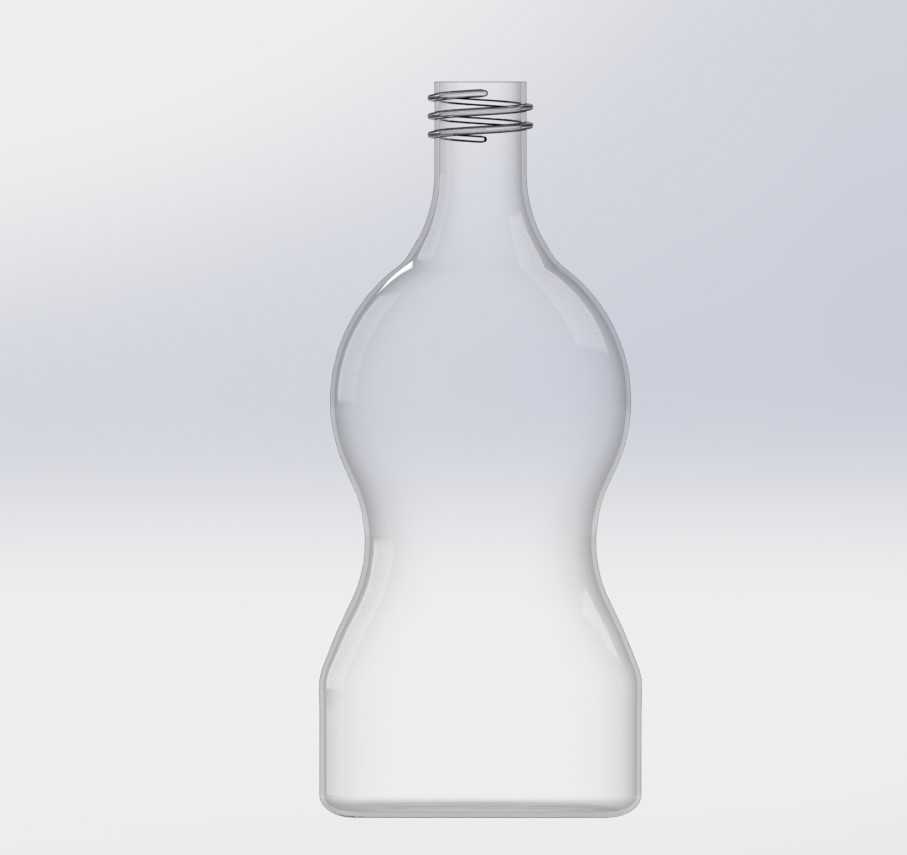

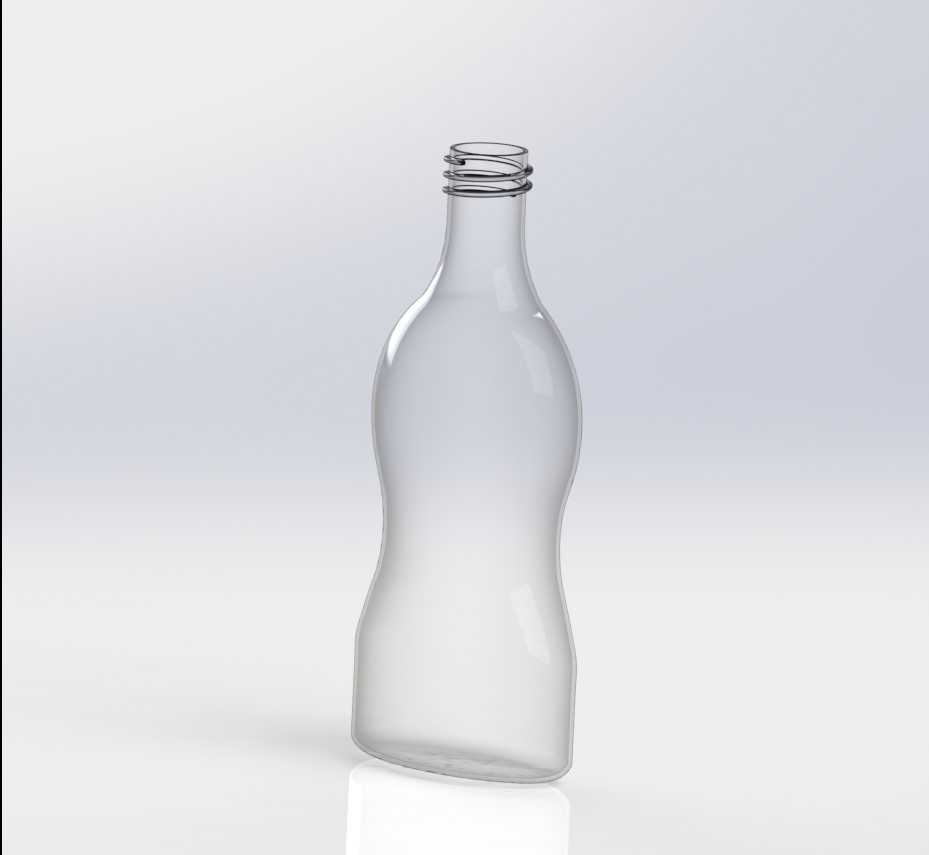

　　日常快消品的液体包装场景里，这类带收腰曲线的塑料瓶应用覆盖度极广，从常温饮品、低温乳饮到部分日化洗护类液体的盛装，都能见到类似轮廓的容器。不同于直筒瓶身的常规结构，这款瓶身采用三段式曲面过渡设计，靠近瓶口的位置先做小幅度外扩再向内收窄，到瓶身中部形成最明显的收腰结构，下半段再逐步外扩到底部支撑面，整个曲面的曲率变化完全贴合人手握持时的掌面弧度，单手握持时手指能自然卡在收腰位置，不会因为瓶身表面光滑或者盛装液体后重量增加出现滑脱的问题。瓶口采用标准的外螺纹结构，螺纹的牙距、牙高都匹配市面通用的旋盖尺寸，不需要单独开模定制配套瓶盖，能直接沿用现有供应链的标准瓶盖配件，大幅降低配套部件的采购与开模成本。

　　瓶口的螺纹段下方做了一圈凸起的限位挡边，瓶盖旋紧到指定位置时会被挡边限位，既能保证密封胶圈的压缩量处于合理区间，避免密封不足漏液，也能防止旋紧过度导致螺纹滑牙失效。瓶身的壁厚设计遵循吹塑成型的工艺要求，曲面过渡位置的壁厚差控制在合理范围内，不会出现局部过薄导致的盛装后瓶身鼓胀变形，也不会因为局部壁厚过大增加不必要的原料耗用。底部做了内凹的支撑结构，边缘的支撑环宽度经过匹配调整，放置在光滑平面上时不会出现侧滑倾倒，内凹的结构也能抵消部分液体盛装后底部的形变应力，避免装满液体后瓶底向外凸起导致放置不稳。从设计逻辑上看，这款瓶身的曲线没有做多余的装饰性凸起或者凹槽，整个外表面都是连续顺滑的曲面，一方面是吹塑脱模时不需要做复杂的侧抽芯结构，

　　模具加工难度低，成型后的成品表面不会出现合模线错位或者拉毛的问题；另一方面顺滑的曲面在贴标时，标签能完全贴合瓶身表面，不会因为曲面突变出现标签翘边、褶皱的问题，不管是套标还是不干胶贴标都能适配。实际做结构验证的时候，要重点关注收腰位置的环向刚度，这个位置是整个瓶身截面最小的区域，堆叠码放时的轴向载荷、运输过程中的侧向挤压载荷都会集中在这个区域，设计时通过调整曲面的曲率半径，让收腰位置的截面惯性矩处于合理区间，不需要额外增加加强筋就能满足堆码强度要求，避免运输堆叠过程中出现瓶身弯折变形的情况。瓶口的螺纹起始位置做了倒角导向，自动化灌装线上的旋盖设备能快速对准螺纹，不会出现歪盖、错牙的问题，适配高速灌装线的生产节拍。

　　瓶身的透明度设计是通过选用合适的食品级透明塑料原料，配合成型过程中的温度、压力参数控制，让成品瓶身的透光率满足内容物展示的需求，消费者能直接看到内部液体的状态，不需要额外添加观察窗口。整个瓶身的尺寸边界完全符合常规饮品包装的运输外箱尺寸模数，单瓶的最大外径、高度都能和现有标准瓦楞纸箱的内尺寸匹配，装箱时的间隙控制在合理范围，既不会因为间隙过大运输过程中晃动碰撞，也不会因为间隙过小装箱困难。和常规直筒瓶相比，这种异形曲线瓶的辨识度更高，在货架陈列时能从一堆直筒包装里快速被消费者注意到，同时握持手感的提升也能优化用户的使用体验，不会出现手持饮用时瓶身打滑的情况。做三维建模过程中，所有曲面都采用G2连续过渡，不会出现曲率突变的棱线，一方面是保证成型后的瓶身手感顺滑，另一方面也能避免应力集中，在跌落测试时不会因为应力集中点出现开裂。瓶口的密封面平面度控制在合理公差范围内，和瓶盖的密封胶圈接触时能形成完整的密封环线，即使倒置存放也不会出现漏液问题。
