两级圆柱齿轮减速传动装置结构设计

该款两级圆柱齿轮减速装置，是工业传动系统中应用极为广泛的动力匹配核心部件，主要适配各类需要降低输入转速、提升输出扭矩的作业场景，覆盖轻工生产线输送驱动、小型农机动力传输、配套机床进给机构、工业自动化输送线动力端等多个民用与工业传动领域，能够在原动机与工作执行机构之间完成转速与扭矩的精准匹配，解决原动机输出转速过高、扭矩不足无法直接驱动负载的常见传动痛点。

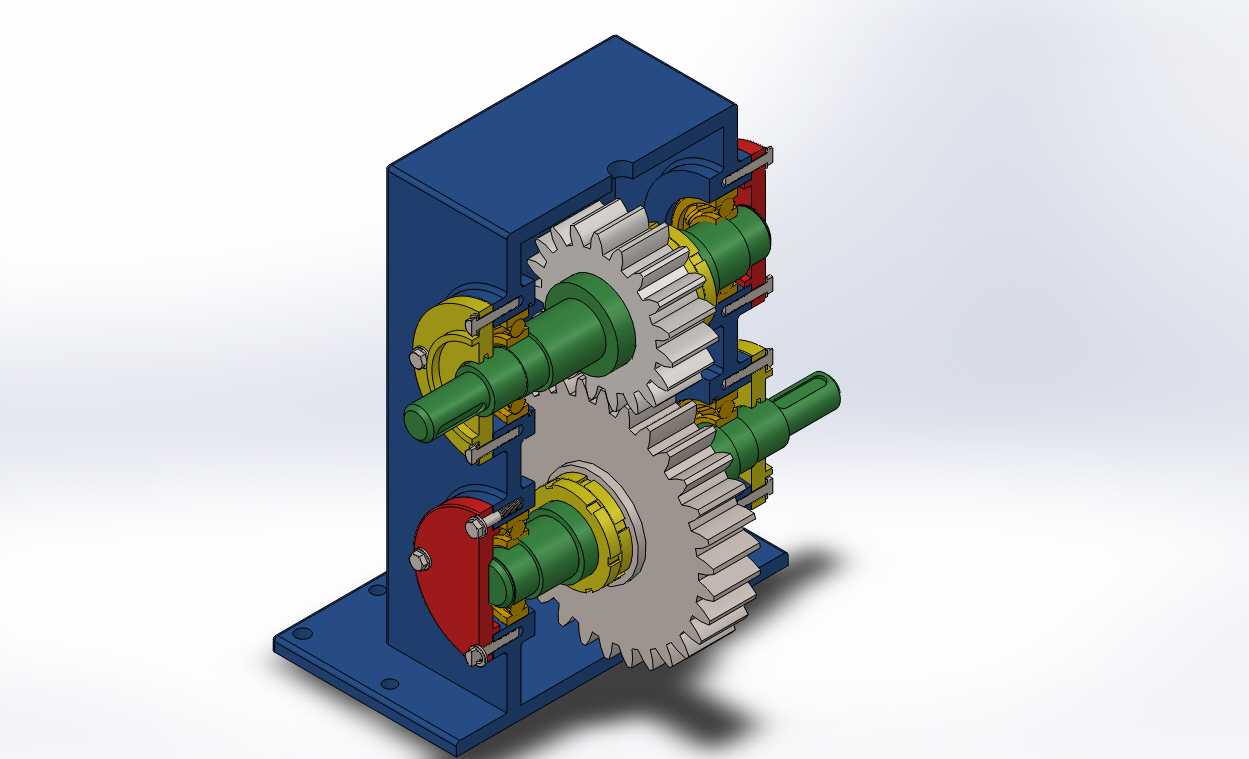

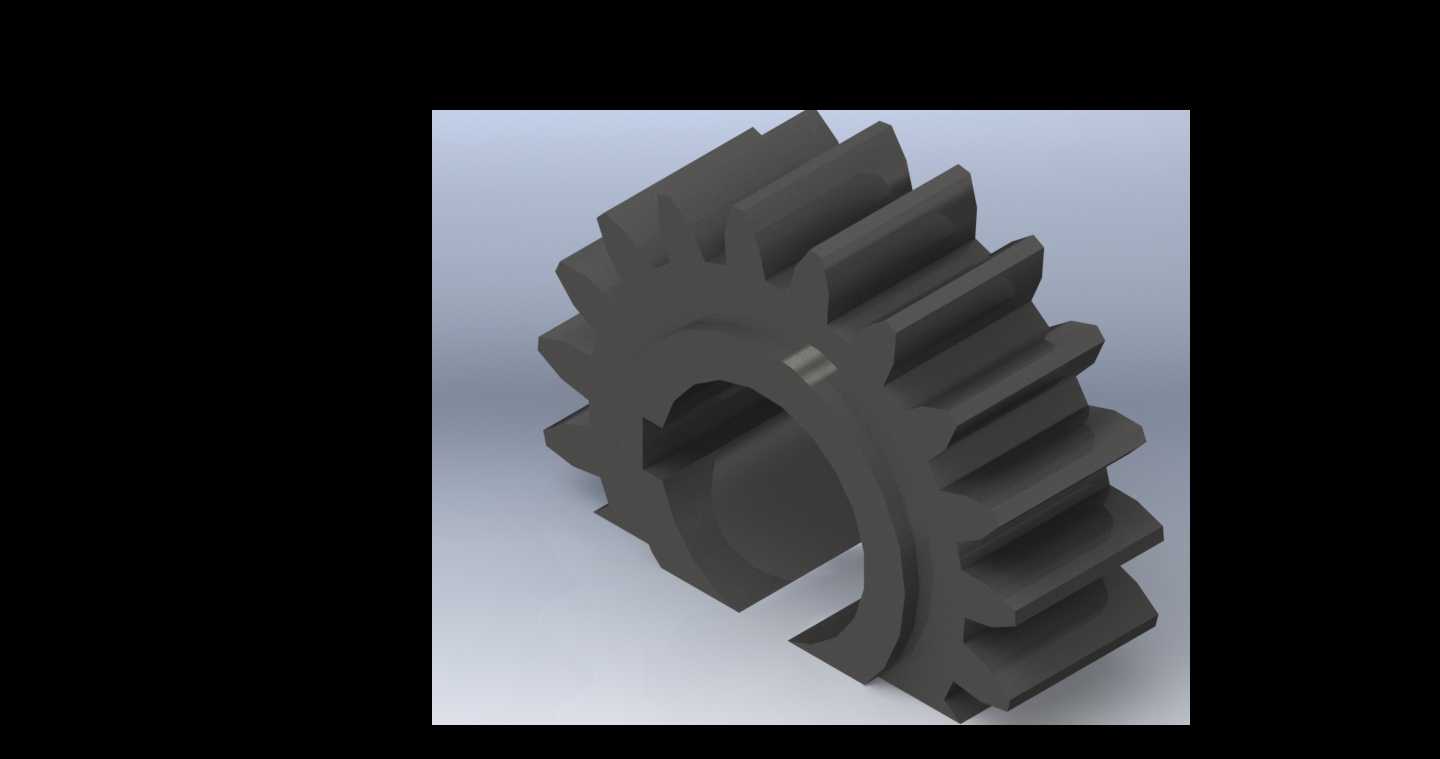

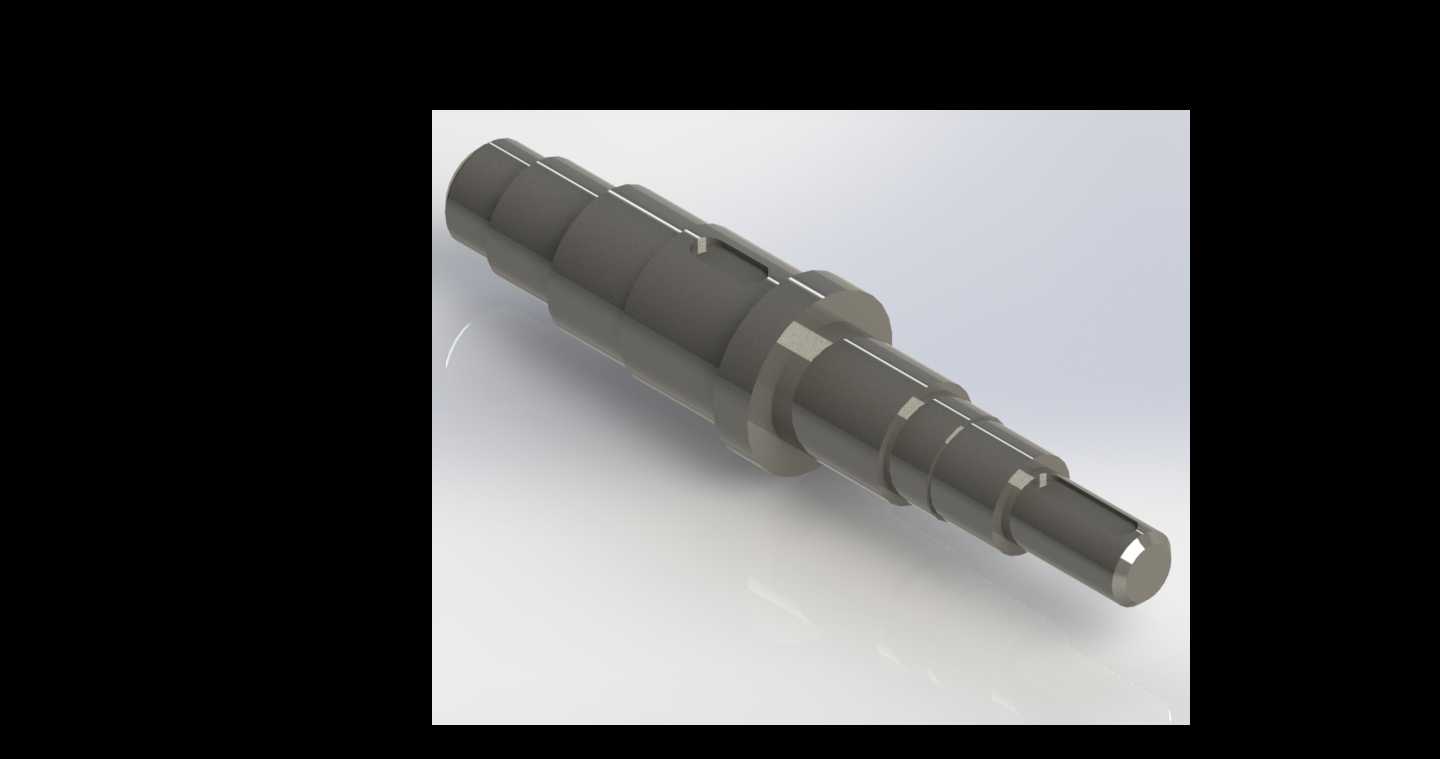

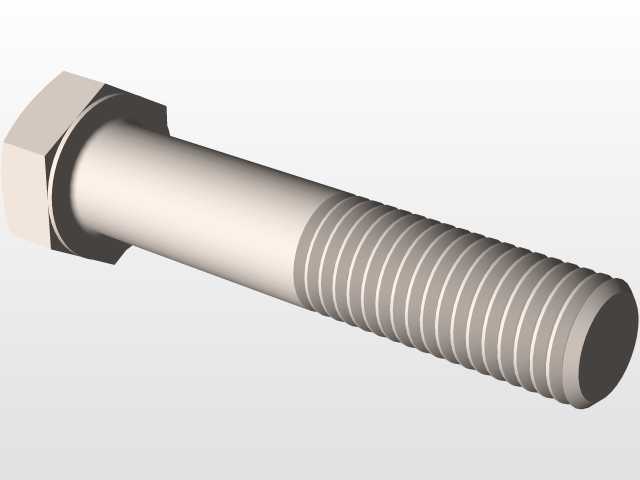

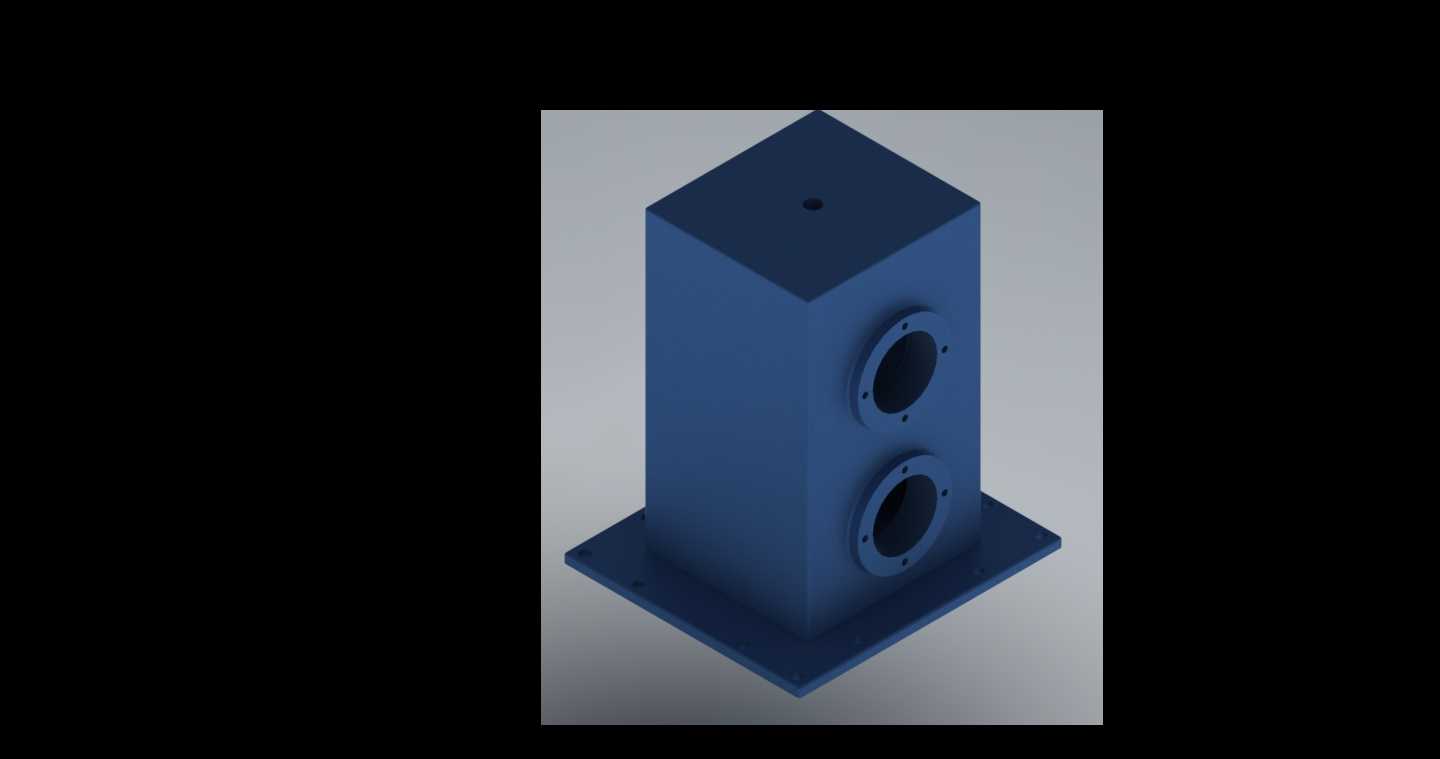

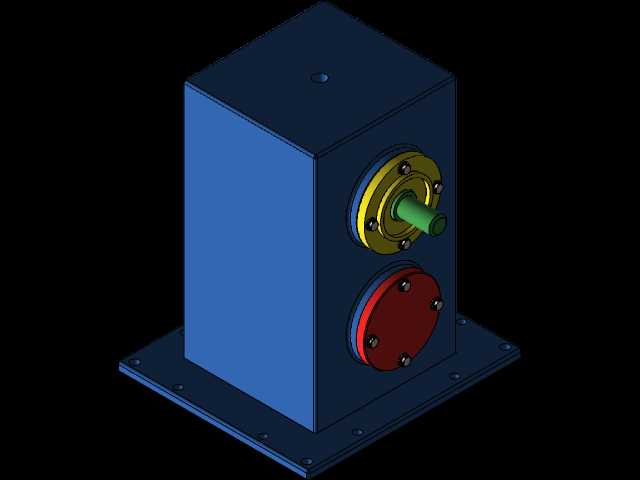

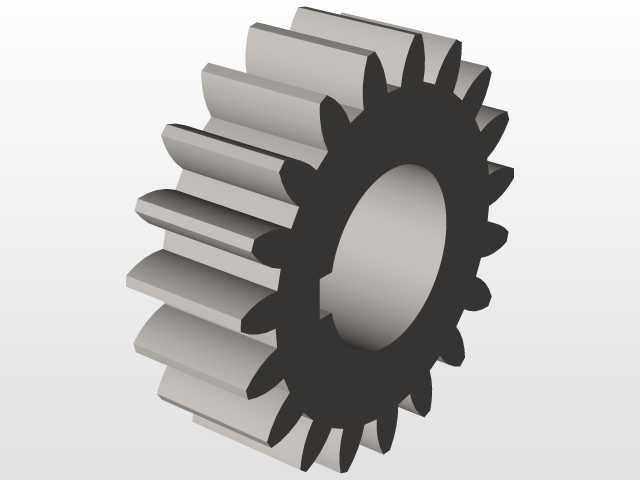

从功能特性来看，该装置采用两级直齿圆柱齿轮啮合传动结构，动力从高速侧输入轴接入后，经过第一对啮合齿轮完成一级减速，将动力传递至中间传动轴，再通过中间轴上的第二组齿轮与输出轴齿轮啮合完成二级减速，最终从低速侧输出轴传递出匹配负载需求的低转速大扭矩动力，传动过程平稳可靠，直齿齿轮的加工与装配难度较低，后期维护更换配件的成本可控，能够适配多数常规工况下的正反向传动需求。箱体采用一体式铸造基座搭配侧盖的结构形式，基座底部预留了标准化的安装固定孔位，可直接通过螺栓紧固在设备安装机架上，安装边界清晰，输入轴与输出轴均采用平行轴布局，轴端伸出长度与轴径尺寸符合常规传动配套的通用规格，可直接匹配标准联轴器、带轮等传动连接件，无需额外做定制化轴端改造。

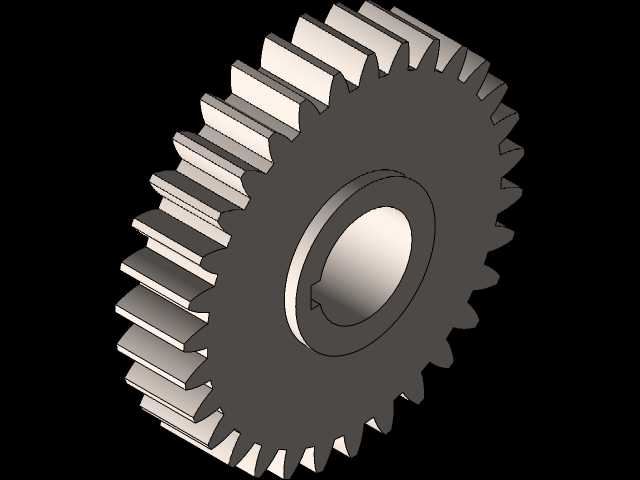

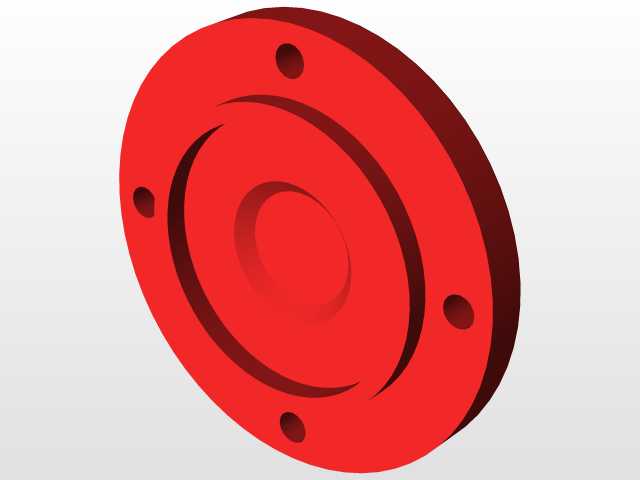

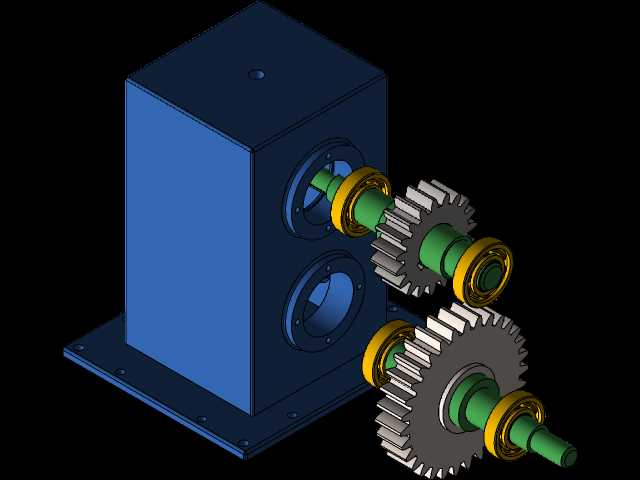

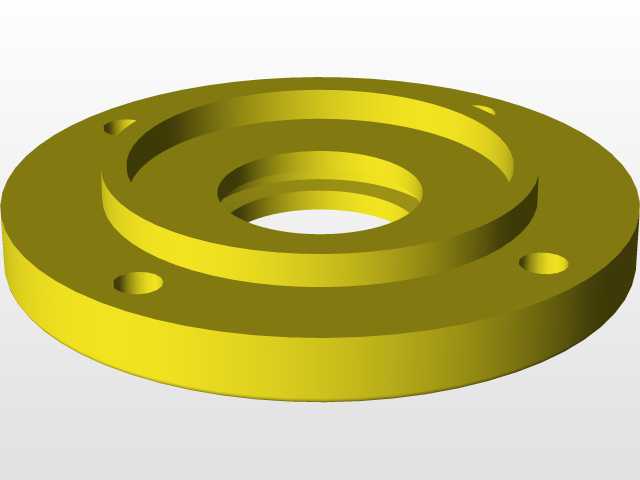

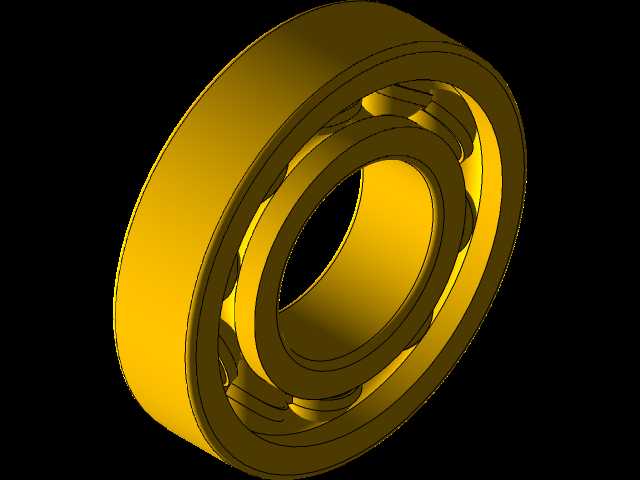

在设计思路上，该结构优先兼顾了传动可靠性与装配维护的便捷性，箱体内部预留了充足的齿轮啮合与轴承安装空间，轴系部件采用轴承座定位搭配端盖压紧的固定方式，能够有效承受传动过程中的径向载荷，侧盖采用分体式设计，装配时可依次完成轴系、齿轮、轴承的预装后再合盖紧固，日常检修时仅需拆卸对应侧盖即可完成齿轮磨损检查、轴承润滑补充等维护操作，无需完全拆解整个箱体。齿轮与轴之间采用键连接传递扭矩，连接可靠无打滑风险，轴端配套的密封结构能够避免箱体内部润滑油泄漏，同时阻挡外部粉尘杂质进入箱体内部磨损传动部件，整体结构紧凑，在保证传动强度的前提下尽可能压缩了整体外形尺寸，可适配安装空间较为局促的设备配套场景，能够在连续运转的工况下保持稳定的传动效率，为下游工作机构提供持续稳定的动力输出。
