鞋类生产用鞋底模芯结构设计

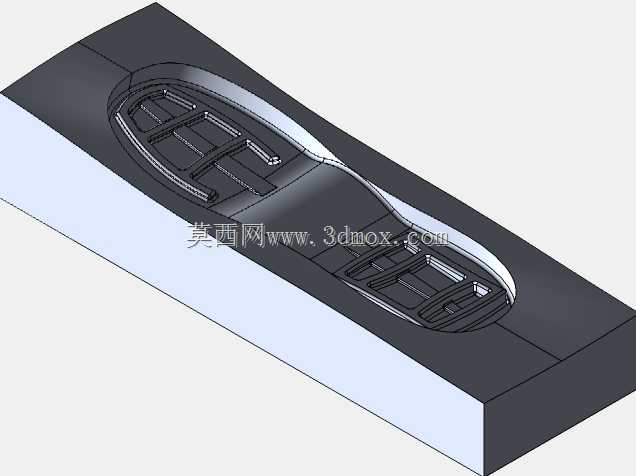

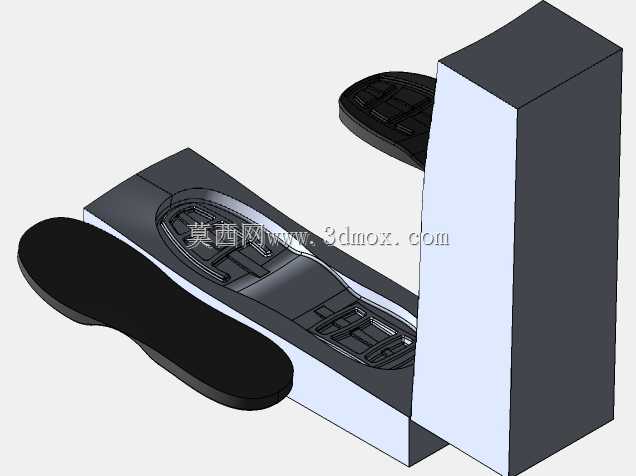

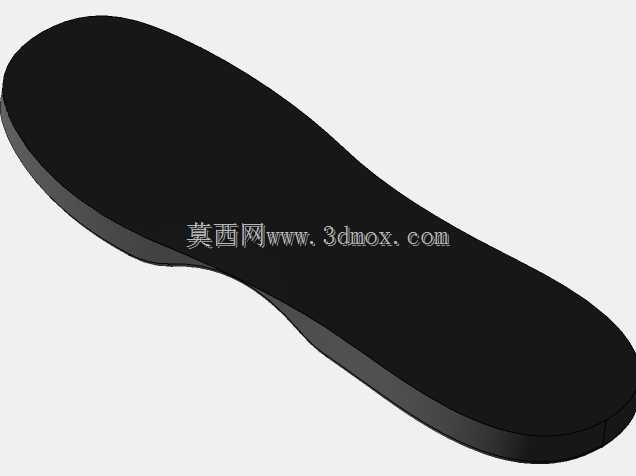

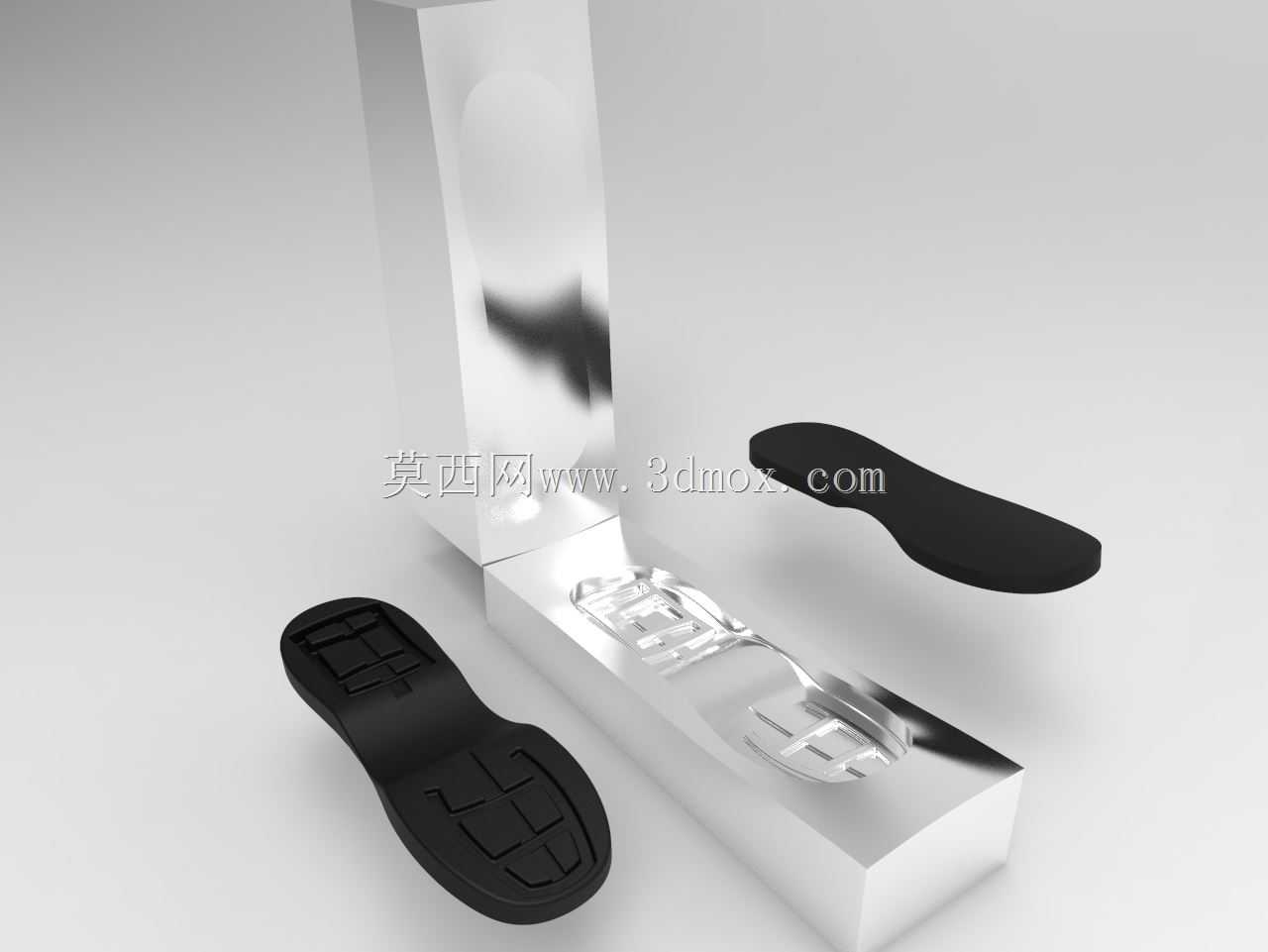

这款模芯主要应用于制鞋行业的鞋底注塑成型工序，是鞋底模具的核心成型部件，直接决定成品鞋底的内腔轮廓、表面纹理以及穿着贴合度，在运动鞋、休闲鞋、日常通勤鞋的规模化生产环节中承担关键成型作用。在实际生产场景中，该模芯安装于鞋底注塑模具的动模侧，与定模型腔配合形成完整的鞋底注塑空腔，熔融的橡塑材质注入空腔后，依托模芯的表面轮廓完成冷却定型，最终产出符合足部贴合要求的鞋底成品。从功能特性来看，模芯的表面完全复刻人体足底的生理弧度，足弓位置做了适配自然足弓的凸起支撑结构，前掌区域预留了防滑纹理的成型凹槽，后跟位置设置了加厚的缓冲成型区，能够在注塑过程中直接成型出鞋底的功能结构，减少后续二次加工的工序。设计过程中，首先围绕日常穿着场景的足底受力分布做轮廓优化，前掌区域对应跖骨受力点做了微弧下沉设计，保证行走时前掌弯折的灵活性，足弓位置的支撑弧度经过反复适配调整，能够匹配多数普通足型的支撑需求，避免长期穿着出现足弓疲劳的问题；后跟区域做了1.2度的内倾角度，能够在行走落地时引导足跟自然受力，降低踝关节的侧向受力风险。外形尺寸方面，模芯整体长度适配常规成人鞋码的鞋底内腔长度，宽度在足弓位置做收窄处理，边缘做了R1.5的圆角过渡，避免合模时出现锐边刮伤模具或者成品鞋底出现飞边难以清理的问题；安装边界上，模芯背部设置了标准的模架定位卡槽，能够直接适配通用规格的鞋底注塑模架，安装时卡槽与模架定位块完全贴合，合模过程中不会出现偏移错位，保证注塑成型的尺寸精度，模芯边缘与定模型腔的配合间隙控制在0.02mm以内，既能够保证合模顺畅，又能避免注塑过程中出现溢料飞边的问题。模芯表面的纹理区域做了均匀的深度控制，所有纹理凹槽的拔模角度设置为3度，保证注塑完成后鞋底能够顺利脱模，不会出现纹理拉伤或者鞋底变形的问题，整体结构兼顾了成型精度、生产效率与成品鞋底的穿着舒适度。
